플라스틱롤러 테이블 선택
아래 절차에 따라 이송 조건에 가장 적합한 플라스틱롤러 테이블과 레일을 선택하십시오.
- 1. 반송 조건 확인
- 2. 체인 형식 선정
- 3. 체인 사이즈 선정
- 4. 소요 동력의 계산
순서 1. 반송 조건의 확인
반송 조건을 확인하십시오.
반송 조건 확인 항목
| 1. 반송물 | (1) 재질 |
|---|---|
| (2) 1개당 질량 g/개 | |
| (3)치수(세로×가로) mm | |
| 2. 반송 경로 | (1) 반송 레이아웃 |
| (2) 컨베이어 길이 m | |
| (3) 공간 m | |
| 3. 반송 조건 | (1) 반송량 /min |
| (2) 반송 간격 mm | |
| (3) 컨베이어 속도 m/min | |
| 4.사용 분위기 | (1) 온도 ℃ |
| (2) 약품, 물, 습도 등의 부식 조건 (각종 액체에 대한 내식성 참조) (있는 경우, 액체 명칭) |
2-(4)반송 레이아웃·그 외 메모
절차 2. 체인 형식 선택
ST형...반송물의 횡이재(횡입 또는 횡출)가 있는 경우에 사용합니다.
RT형...반송물의 횡이재가 없는(직입·직출) 경우에 사용합니다. (단 반송물이 팔레트나 케이스 등의 큰 물건의 경우는 횡이재도 가능합니다.)
3단계. 체인 크기 결정
플라스틱롤러 테이블의 체인 사이즈는 표 1. 반송물에 의한 선정표와 표 2. 플라스틱롤러 테이블 ST형, RT형의 반송능력표에 따라 선정해 주십시오.
주) 주행 레일에 대해서는 주행 레일 섹션을 참조하십시오.
표 1. 반송물 치수에 의한 선정표
| 체인 크기 | 반송물 치수 (mm) |
|---|---|
| 300 시리즈 | 30 이상 |
| 400 시리즈 | 44 이상 |
| 500 시리즈 | 55 이상 |
| 600 시리즈 | 66 이상 |
주) 반송물 치수는 반송물의 바닥 치수를 나타냅니다. 또한, 반송물 치수는 바닥 치수와 높이의 밸런스에 따라 다르므로 기준으로 하십시오.

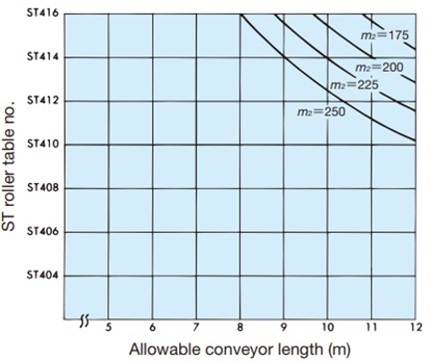

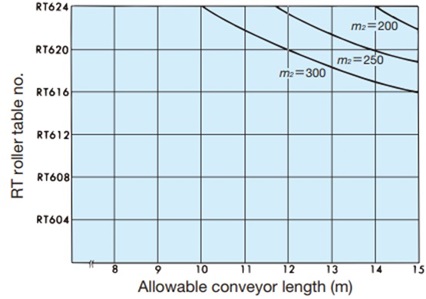

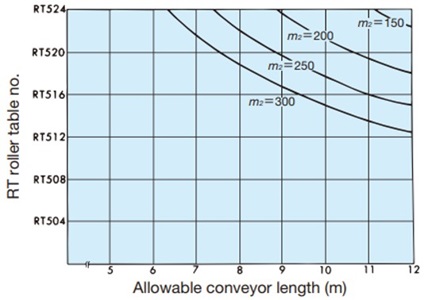

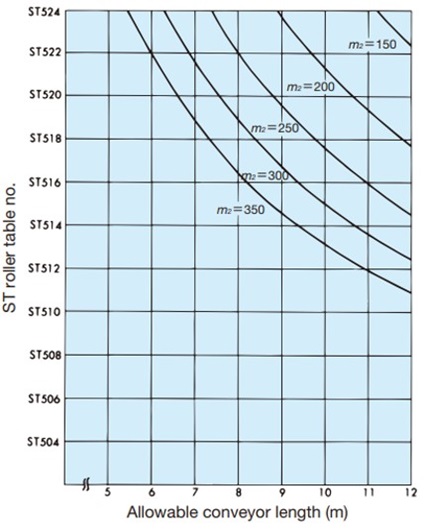

표 2. 플라스틱롤러 테이블 ST형, RT형의 반송능력표
| 표의 견해:ST형 | 표의 견해：RT형 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
m 2 = 300kg/m 2 기장 = 10m인 경우는 ST504~ST514의 m 2 = 적재 질량 (kg / m 2) = 반송 물질량 (kg) 반송 물의 바닥 면적 (m 2) ST300
ST400
ST500
|
m 2 = 300kg/m 2 기장 = 10m인 경우는 ST504~ST514의 m 2 = 적재 질량 (kg / m 2) = 반송 물질량 (kg) 반송 물의 바닥 면적 (m 2) RT300
RT400
RT500
RT600
|

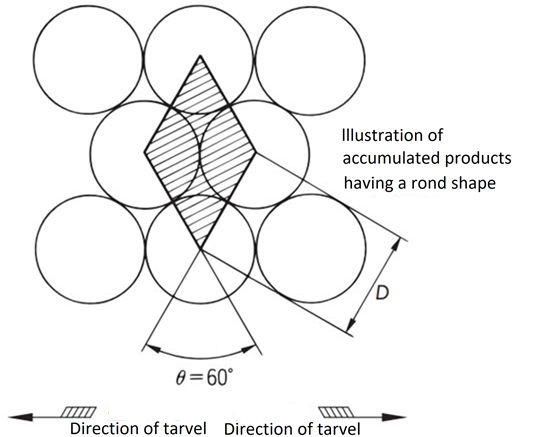

・재하 질량 m2 (kg/m 2)의 구하는 방법(환물의 경우)
m2 = 적재 질량 (kg / m 2) = 반송 물질량 (kg) 반송 물의 바닥 면적 (m 2)
m2 = ω × 106 D2sin60° (kg/m2)
- m2:재하 질량(kg/m 2)
- ω: 반송물 1개의 질량(kg)
- D: 반송물의 외경(mm)
예) 350ml캔(외경 Φ66, 0.37kg/책의 경우)
m2 = 0.37 × 106 662 × sin60° = 98kg/m2
순서 4. 소요 동력의 계산
소요 동력은 다음 식에 의해 구합니다.
kW = X・(m1 + m2・H)・S・v 5565・η
- kW = 소요 동력
- m1 = 체인 개략 질량(kg/m)
- m2 = 적재 질량 (kg / m 2)
- H = 반송폭[유효폭](m)
- S = 축간 거리(m)
v = 체인 속도(m/min)
η주) = 구동부의 전달 기계 효율
X = 윤활 계수 (마찰 계수와 다릅니다)
- ・체인 본체부 윤활 있는 경우 X=0.3
- ・체인 본체부 윤활 없음의 경우 X=0.4
주)전송기계 효율은 사용되는 구동장치를 확인해 주십시오.
