기술자료 톱체인 선정

이 페이지의 후반에서는 이하의 선정 예에 대해서도 소개하고 있습니다.
(각 항목을 클릭하면 본문으로 스크롤할 수 있습니다.)

플라스틱모듈러체인 (고정폭)의 선정예

WT0700 시리즈 선정 예

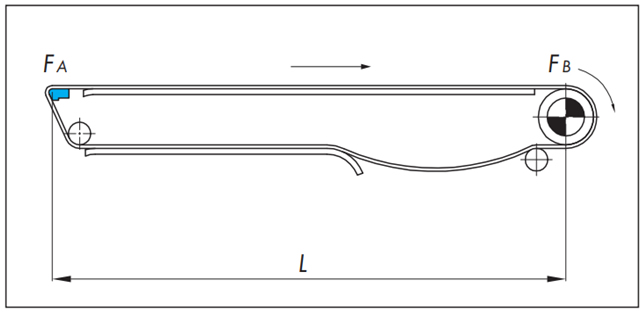

종동측 노즈바

종동측 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
체인 폭 300mm
레이아웃 L=2m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m2 =139kg/m 2 (523g/개)
×0.3m=41.7kg/m
주행 레일 초고 분자량 폴리에틸렌
(플라스틱 레일)
아큐무 거리 Ls=2m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.2
체인과 반송물의 동마찰 계수 μ2=0.2
노즈바 계수 fn=1.8

・ 리턴측 장력

[A부장력: F A]

FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN

・반송측 장력

[B부장력: F B]

FB = 0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3 = 0.35kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 300 = 1.17(kN/m)

능력선도 에서 허용 장력은 2.5(kN/m)

2.5(kN/m)≧1.17(kN/m)

선정 체인은 사용할 수 있습니다.

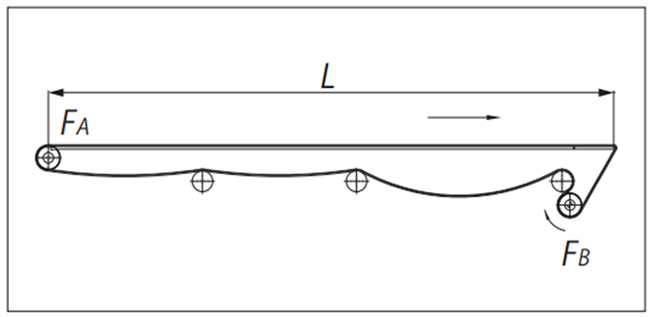

전방측 노즈바

전방측 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = 1.1m1・L・μ1 × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
체인 폭 300mm
레이아웃 L=2m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m2 =139kg/m 2 (523g/개)
×0.3m=41.7kg/m
주행 레일 초고 분자량 폴리에틸렌
(플라스틱 레일)
아큐무 거리 Ls=2m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.2
체인과 반송물의 동마찰 계수 μ2=0.2
노즈바 계수 fn=1.8

・ 리턴측 장력

[A부장력: F A]

FA = 1.1 × 1.77 × 2 × 0.2 × 9.80665 × 10-3 = 0.0077kN

・반송측 장력

[B부장력: F B]

FB = [0.0077 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.62kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 300 = 2.07(kN/m)

능력선도 에서 허용 장력은 2.5(kN/m)

2.5(kN/m)≧2.07(kN/m)

선정 체인은 사용할 수 있습니다.

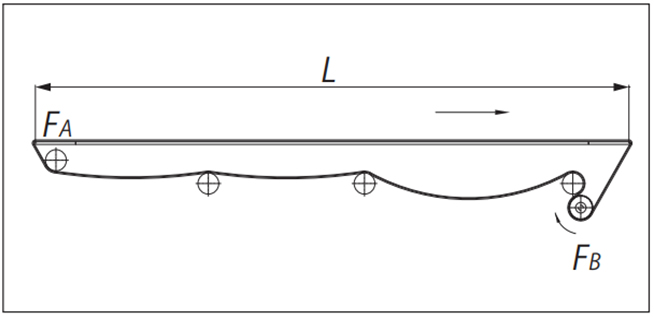

양단 노즈바

양단 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT0705-W300-LFG
(m1=5.9×0.3=1.77kg/m)
체인 폭 300mm
레이아웃 L=2m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m2 =139kg/m 2 (523g/개)
×0.3m=41.7kg/m
주행 레일 초고 분자량 폴리에틸렌
(플라스틱 레일)
아큐무 거리 Ls=2m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.2
체인과 반송물의 동마찰 계수 μ2=0.2
노즈바 계수 fn=1.8

・ 리턴측 장력

[A부장력: F A]

FA = 1.77 × 2 × 0.2 × 1.8 × 9.80665 × 10-3 = 0.0125kN

・반송측 장력

[B부장력: F B]

FB = [0.0125 + {(1.77 + 41.7) × 2 × 0.2 + 41.7 × 2 × 0.2} × 9.80665 × 10-3] × 1.8 = 0.63kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 300 = 2.1(kN/m)

능력선도 에서 허용 장력은 2.5(kN/m)

2.5(kN/m)≧2.1(kN/m)

선정 체인은 사용할 수 있습니다.

f n (노즈바 계수)

윤활 상황 노즈바 계수 fn
슬라이딩 타입
건식 1.8
비누 물 1.35
맨 위로 돌아가기

WT1500 시리즈, WT1510 시리즈, BTN5형 선정 예

종동측 노즈바

종동측 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB = FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
체인 폭 762mm
레이아웃 L=4m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m 2 =139kg/m 2 (523g/개)
×0.762m=106kg/m
주행 레일 초고 분자량 폴리에틸렌 (플라스틱 레일)
아큐무 거리 Ls=4m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.15
체인과 반송물의 동마찰 계수 μ2=0.14
노즈바 계수 fn=1.35(베어링 롤러 타입)

・ 리턴측 장력

[A부장력: F A]

FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN

・반송측 장력

[B부장력: F B]

FB = 0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3 = 1.28kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 762 = 1.68(kN/m)

능력선도 에서 허용 장력은 10.5(kN/m)

10.5(kN/m)≧1.68(kN/m)

선정 체인은 사용할 수 있습니다.

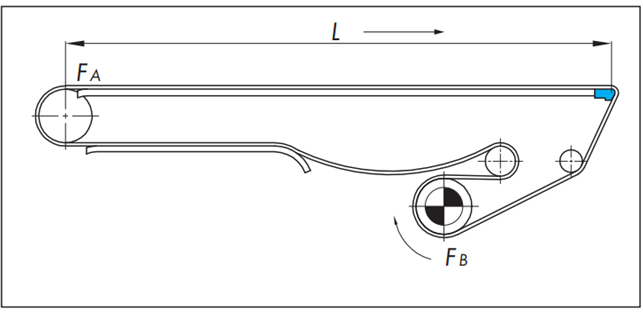

전방측 노즈바

전방측 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = 1.1m1・L・μ1 × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
체인 폭 762mm
레이아웃 L=4m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m 2 =139kg/m 2 (523g/개)
×0.762m=106kg/m
주행 레일 초고 분자량 폴리에틸렌 (플라스틱 레일)
아큐무 거리 Ls=4m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.15
체인과 반송물의 동마찰 계수 μ2=0.14
노즈바 계수 fn=1.35(베어링 롤러 타입)

・ 리턴측 장력

[A부장력: F A]

FA = 1.1 × 5.1 × 4 × 0.15 × 9.80665 × 10-3 = 0.03kN

・반송측 장력

[B부장력: F B]

FB = [0.03 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.71kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 762 = 2.24(kN/m)

능력선도 에서 허용 장력은 10.5(kN/m)

10.5(kN/m)≧2.24(kN/m)

선정 체인은 사용할 수 있습니다.

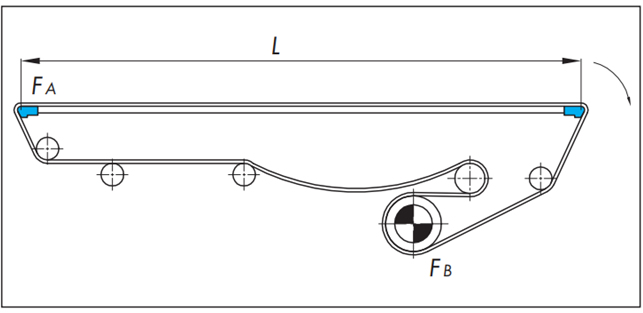

양단 노즈바

양단 노즈바

●계산식(SI단위：kN)

・ 리턴측 장력

[A부장력: F A]

FA = m1・L・μ1・fn × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB= [FA + {(m1 + m2) L・μ1 + m2・LS・μ2} × 9.80665 × 10-3] × fn

・체인 장력

F = FB

※) 반송물의 아큐무가 없는 경우는 L S = 0

●계산예(SI단위)

사용 조건
체인 형식 WT1506-K30-ALF
(m1=6.7×0.762=5.1kg/m)
체인 폭 762mm
레이아웃 L=4m
체인 속도 V=15m/min
반송물 알루미늄 캔 500ml(실)
반송 물질량(1m 길이당) m 2 =139kg/m 2 (523g/개)
×0.762m=106kg/m
주행 레일 초고 분자량 폴리에틸렌 (플라스틱 레일)
아큐무 거리 Ls=4m
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.15
체인과 반송물의 동마찰 계수 μ2=0.14
노즈바 계수 fn=1.35(노즈바 롤러 타입)

・ 리턴측 장력

[A부장력: F A]

FA = 5.1 × 4 × 0.15 × 1.35 × 9.80665 × 10-3 = 0.04kN

・반송측 장력

[B부장력: F B]

FB = [0.04 + {(5.1 + 106) × 4 × 0.15 + 106 × 4 × 0.14} × 9.80665 × 10-3] × 1.35 = 1.72kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 762 = 2.26(kN/m)

능력선도 에서 허용 장력은 10.5(kN/m)

10.5(kN/m)≧2.26(kN/m)

선정 체인은 사용할 수 있습니다.

f n (노즈바 계수)

윤활 상황 노즈바 계수 fn
슬라이딩 타입 베어링 롤러 타입
건식 1.8 1.35
비누 물 1.35
맨 위로 돌아가기

WT2525VG-K형 선정예

정역저부 구동의 선정예

정역저부 구동의 선정예

●계산식(SI단위：kN)

・ 리턴측 장력(종동측)

[A부장력: F A]

FA = 1.1m1・L1・μ1 × 9.80665 × 10-3

・반송측 장력

[B부장력: F B]

FB = 1.1{FA + (m1 + m2) × L・μ1 × 9.80665 × 10-3}

・ 리턴측 장력(구동측)

[C부장력: F C]

FC = FB + m1・L2・μ1 × 9.80665 × 10-3

・체인 장력

F = FC

●계산예(SI단위)

사용 조건
체인 형식 WT2525VG-K36-G
(m1=9.5×0.9144=8.7kg/m)
체인 폭 914.4mm
레이아웃 L=10m, L1=6m, L2=4m
체인 속도 V=10m/min
반송물 골판지 시트 900mm×1800mm×5mm
106.4kg/m 2 =861.8g/장×200장(높이 1m)
반송 물질량(1m 길이당) m2=106.4kg/m2×0.9144m
=97.3kg/m
주행 레일 초고 분자량 폴리에틸렌 (플라스틱 레일)
윤활 건식
사용 분위기 온도 20℃
체인과 주행 레일의 동마찰 계수 μ1=0.25

・ 리턴측 장력(종동측)

[A부장력: F A]

FA = 1.1 × 8.7 × 6 × 0.25 × 9.80665 × 10-3 = 0.14kN

・반송측 장력

[B부장력: F B]

FB = 1.1 {0.14 + (8.7 + 97.3) × 10 × 0.25 × 9.80665 × 10-3} = 3.0kN

・ 리턴측 장력(구동측)

[C부장력: F C]

FC = 3.0 + 8.7 × 4 × 0.25 × 9.80665 × 10-3 = 3.09kN

・사용 판정

최대 허용 장력 ≧ F B'

체인 폭 1m 당 환산

FB' = 1000 × FB 914.4 = 3.34(kN/m)

능력선도 에서 허용 장력은 12.8(kN/m)

12.8(kN/m)≧3.34(kN/m)

선정 체인은 사용할 수 있습니다.
