기술자료 소형 컨베이어 체인 선정

선정 순서나 주의사항 등을 보시고 싶은 분은 아래로 진행하십시오.

제품 시리즈의 좁히기나 가선정을 희망하시는 분은
여기를 클릭하십시오.

선정 가이드로

사용 조건이 정해져 상세한 선정을 희망하시는 분은
여기를 클릭하십시오.

선정계산에

자유 흐름 체인 선택

순서 1. 반송 조건의 확인

  • (1) 반송물의 종류, 질량, 치수, 수량 (팔레트 포함)
  • (2) 컨베이어 속도
  • (3) 컨베이어 길이 (어큐뮬레이트 부와 반송 부의 길이)
  • (4) 분위기

순서 2. 체인 타입 선정

사용 조건 · 분위기에서 체인 본체 및 롤러의 사양을 결정합니다.

절차 3. 체인 품종의 임시 결정

체인 장력의 임시 체크를 실시합니다.

  • SI 단위: F = 9.80665×WT×f×Kv/1000
  • 중력 단위: F = WT × f × Kv

주) 당 카탈로그는 SI단위와 중력단위를 병기하고 있습니다.
중력 단위로 최대 장력 F를 계산하는 경우의 중량(kgf)은 질량(kg)과 동일한 수치입니다.

  • F: 체인에 작용하는 최대 장력 kN {kgf}
  • W T: 체인 이외의 반송물 총 질량 kg
  • f：마찰 계수 f2(표 8) + f3(표 9)
  • Kv：속도 계수(표 13)

체인을 2개 병렬로 사용하는 경우 체인의 작용 장력은 균등하게 되지 않습니다.

작용 장력의 언밸런스를 고려하여 체인의 최대 허용 장력 (표 14.15)이 F × 0.6 이상의 체인 형식·사이즈를 가결정합니다.

×
(드래그로 이동할 수 있습니다)

소형 컨베이어 체인 (스테인리스 엔 엔지니어링 플라스틱 제 ※ 제외)의 최대 허용 장력은 피로 한도를 하한으로 하고 있습니다.

이 값 이하의 하중이면 반복 부하를 가해도 소형 컨베이어 체인의 파괴는 일어나지 않습니다.

※스테인리스제・ 엔지니어링 플라스틱 제 핀과 부시 사이의 면압을 마모 성능으로부터 상정해, 최대 허용 장력을 결정하고 있습니다.

표 7 f 1: 반송시 체인과 레일의 마찰 계수

체인 품종 체인 본체 롤러 윤활(무) 윤활(유)
배속체인 플라스틱롤러 A・B・C・D
UA・UB		 0.08 -
스틸 롤러 - 0.05
센터 롤러 체인 스틸 롤러 - 0.08
사이드롤러 부착
및
톱 롤러 부착
체인		 강철
롤러		 S 롤러 (0.21) 0.14
R 롤러 (0.12) 0.08
플라스틱롤러 S 롤러 - -
R 롤러 0.08 -
프라콤비체인 - 0.25 -

()안은 참고치입니다.

표 8 f 2: 어큐뮬레이트시의 체인과 반송물의 마찰계수

체인 품종 반송 롤러 윤활(무) 윤활(유)
배속체인 A・C・UA 0.10 -
B・D・UB 0.15 -
스틸 롤러 - 0.10
센터 롤러 체인 스틸 롤러 - 0.06
사이드롤러 부착
체인		 플러 사이드롤러 0.06 -
플라스틱 브레이크 사이드롤러 0.20※ -
스틸 사이드롤러 (0.09) 0.06
톱 롤러 부착
체인		 플라스틱 톱 롤러 0.06 -
스틸 탑 롤러 (0.09) 0.06

()안은 참고치입니다.

摩擦係数

주)플라브레이크 사이드롤러 1개당 마찰계수를 나타냅니다. 브레이크 사이드롤러 가 사이드롤러 전수의 약 1/3인 경우에는 이 마찰 계수는 0.1이 됩니다.
(RF 더블피치는 이쪽, RS형은 이쪽의 사이드롤러의 설치 위치를 참조하십시오)

표 9 f 3: 어큐뮬레이트시 체인과 레일의 마찰 계수

체인 품종 체인 본체 롤러 윤활(무) 윤활(유)
배속체인 A・C・UA 0.20 -
B・D・UB 0.25 -
스틸 롤러 - 0.10
센터 롤러 체인 스틸 롤러 - 0.10
사이드롤러 부착
및
톱 롤러 부착
체인		 강철
롤러		 S 롤러 (0.21) 0.14
R 롤러 (0.12) 0.08
플라스틱롤러 S 롤러 - -
R 롤러 0.08 -
프라콤비체인 - 0.25 -

()안은 참고치입니다.

절차 4. 롤러의 허용 부하 확인

×
(드래그로 이동할 수 있습니다)

윤활 상태에서의 사용을 전제로 하고 롤러 회전 불량을 일으키지 않는 기준의 값입니다.

롤러에 작용하는 하중은 아래의 값 이하로 해 주십시오. 스틸 롤러의 값은 윤활 상태입니다.

1. 배속체인 센터 롤러 체인

倍速チェーン・センタローラチェーン

・RF2030～RF2080의 경우

체인 2조당 반송 허용 부하(팔레트 길이 1m당 허용 부하)를 나타냅니다.

표 10 롤러 허용 부하

단위: kN{kgf}/m
사이즈 체인 본체 롤러 프레임
알루미늄 프레임 스틸 레일 부착
알루미늄 프레임
RF2030 플라스틱롤러 A・B・C・D 0.39 {40} 0.78 {80}
UA・UB 0.20 {20} 0.20 {20}
스틸 롤러 - 1.57 {160}
RF2040 플라스틱롤러 0.59 {60} 1.18 {120}
스틸 롤러 - 2.35 {240}
RF2050 플라스틱롤러 0.78 {80} 1.57 {160}
스틸 롤러 - 3.14 {320}
RF2060 플라스틱롤러 0.98 {100} 1.96 {200}
스틸 롤러 - 3.92 {400}
RF2080 플라스틱롤러 - 2.94 {300}
스틸 롤러 - 5.88 {600}

2. 사이드롤러 부착・톱 롤러 부착 체인

사이드롤러 ・톱 롤러와 체인 본체의 롤러와 양쪽의 롤러 허용 부하를 확인해 주십시오.

1) 롤러 허용 부하

ローラ許容負荷

표 11 롤러 허용 부하

단위: kN{kgf}/롤러 1개
사이즈 사이드롤러 및
1열 롤러		 2열 탑 롤러
플라스틱롤러 스틸 롤러 스테인리스 롤러 스틸 롤러
RF2040・RS40 0.05 {5} 0.15 {15} 0.05 {5} 0.29 {30}
RF2050・RS50 0.07 {7} 0.20 {20} 0.06 {6} 0.39 {40}
RF2060・RS60 0.10 {10} 0.29 {30} 0.09 {9} 0.59 {60}
RF2080・RS80 0.18 {18} 0.54 {55} 0.15 {15} 1.08 {110}
RF2100・RS100 0.29 {30} 0.78 {80} 0.25 {25} 1.57 {160}

주) 람다 롤러의 롤러 허용 부하는 스틸 롤러와 동등합니다.

2) 체인 본체의 롤러 허용 부하

チェーン本体のローラ許容負荷

표 12 체인 본체의 롤러 허용 부하

단위: kN{kgf}/롤러 1개
사이즈 스틸 롤러 플라스틱롤러 프라콤비체인 스테인리스 롤러
R 롤러 S 롤러 R 롤러 R 롤러 S 롤러
RF2040・RS40 0.64 {65} 0.15 {15} 0.20 {20} 0.02 {2} 0.20 {20} 0.05 {5}
RF2050・RS50 0.98 {100} 0.20 {20} 0.29 {30} 0.04 {4} 0.29 {30} 0.06 {6}
RF2060・RS60 1.57 {160} 0.29 {30} 0.49 {50} 0.06 {6} 0.49 {50} 0.09 {9}
RF2080・RS80 2.65 {270} 0.54 {55} 0.88 {90} - 0.78 {80} 0.15 {15}
RF2100・RS100 3.92 {400} 0.78 {80} 1.27 {130} - 1.18 {120} 0.25 {25}

주)

  • 1. 프라콤비체인는 플라스틱 안쪽 링크 1개당 허용 부하입니다.
  • 2. 람다체인은 스틸 롤러와 동일합니다.
  • 3. 본체 스틸 R 롤러의 가이드 레일의 재질은 S45C 이상의 고항장력재를 사용해 주십시오.
  • 4. 플라스틱롤러는 KV 사양을 포함합니다.

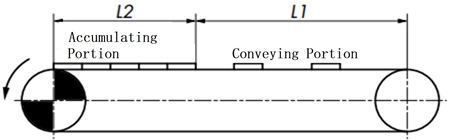

절차 5. 체인에 작용하는 장력(F) 계산

チェーンに作用する張力(F)の計算

SI 단위

F = G 1000 × {(W1 + M) × L1 × f1 + W2 × L2 × f2
+ (W2 + M) × L2 × f3 + 1.1 × M × (L1 + L2) × f1}

kW = F・V 60 × 1 η

중력 단위

F = (W1 + M) × L1 × f1 + W2 × L2 × f2 + (W2 + M) × L2 × f3
+ 1.1 × M × (L1 + L2) × f1

kW = F・V 6120 × 1 η

  • F: 체인에 작용하는 최대 장력: kN{kgf}
  • L 1: 반송부의 길이 : m
  • W 1: 반송부의 반송 물질량 : kg/m
  • L 2: 어큐뮬레이트부의 길이 : m
  • W 2: 어큐뮬레이트부의 반송물질량 : kg/m
  • f 1: 반송부의 체인과 레일의 마찰계수
  • f 2: 어큐뮬레이트부의 체인과 반송물의 마찰계수
  • f 3: 어큐뮬레이트부의 체인과 레일의 마찰계수
  • M：체인의 질량：kg/m
  • kW: 소요 동력: kW
  • V: 체인 속도: m/min
  • η: 구동부의 전달 기계 효율
  • G: 중력 가속도 : 9.80665m/s 2

프리플로우 컨베이어의 경우 일반적으로 체인을 2개 병렬로 사용하므로 체인 질량은 2개의 질량으로 합니다. 따라서 F는 체인 2개에 작용하는 최대 장력입니다.

단, 작용장력의 불균형을 고려하여 1개당 0.6F가 작용하는 것으로 합니다.

6단계. 체인 크기 결정

체인 1개에 작용하는 최대 장력(0.6F)에 표 13의 속도 계수(Kv)를 곱하여 다음 식을 만족하는 체인을 선정합니다.

0.6F × Kv ≦ 체인의 최대 허용 장력

×
(드래그로 이동할 수 있습니다)

소형 컨베이어 체인 (스테인리스 엔 엔지니어링 플라스틱 제 ※ 제외)의 최대 허용 장력은 피로 한도를 하한으로 하고 있습니다.

이 값 이하의 하중이면 반복 부하를 가해도 소형 컨베이어 체인의 파괴는 일어나지 않습니다.

※스테인리스제・ 엔지니어링 플라스틱 제 핀과 부시 사이의 면압을 마모 성능으로부터 상정해, 최대 허용 장력을 결정하고 있습니다.

표 13 속도 계수 (Kv)

체인 속도 m/min 속도 계수 (Kv)
15 이하 1.0
15～30 1.2
30～50 1.4
50～70 1.6
70～90 2.2
90～110 2.8
110～120 3.2

아래 체인의 권장 속도는 다음과 같습니다.

  • 배속체인: 5 ~ 15m/min 이하
  • 플라스틱 R 롤러 부착 체인: 70m/min 이하
  • 프라콤비체인: 70m/min 이하

표 14 체인의 최대 허용 장력 (1)

단위: kN{kgf}
사이즈 & 롤러 형식 체인 본체 사양 롤러의 종류
A・C・UA B・D・UB
RF2030VRP 표준 사양 0.55 {56} 0.27 {28}
HCP 사양
람다 사양
SS사양 0.27 {28}
RF2040VRP 표준 사양 0.88 {90} 0.44 {45}
HCP 사양
람다 사양
SS사양 0.44 {45}
RF2050VRP 표준 사양 1.37 {140} 0.69 {70}
HCP 사양
람다 사양
SS사양 0.69 {70}
RF2060VRP 표준 사양 2.06 {210} 1.03 {105}
HCP 사양
람다 사양
SS사양 1.03 {105}
RF2080VRP 표준 사양 5.30 {540} 2.65 {270}
HCP 사양
람다 사양
SS사양 2.65 {270}
사이즈 & 롤러 형식 체인 본체 사양 롤러의 종류
스틸 사양
(배속체인)		 센터 롤러
(등속)
RF2030VR 표준 사양 0.98 {100} -
RF2040VR・CR 표준 사양 1.57 {160} 1.57 {160}
RF2050VR・CR 표준 사양 2.45 {250} 2.45 {250}
RF2060VR・CR 표준 사양 3.73 {380} 3.73 {380}
RF2080VR・CR 표준 사양 5.30 {540} 5.30 {540}

표 15 체인의 최대 허용 장력 (2)

단위: kN{kgf}
사이즈 체인 품종
사이드롤러 부착 체인 1열 롤러 체인
강철
롤러		 풀라
R 롤러		 프라콤비체인 스테인리스
롤러		 강철
롤러		 풀라
R 롤러		 스테인리스
롤러
RF2040・RS40 2.65 {270} 0.44 {45} 0.44 {45} 0.69 {70} 2.65 {270} 0.44 {45} 0.69 {70}
RF2050・RS50 4.31 {440} 0.69 {70} 0.69 {70} 1.03 {105} 4.31 {440} 0.69 {70} 1.03 {105}
RF2060・RS60 6.28 {640} 1.03 {105} 0.88 {90} 1.57 {160} 6.28 {640} 1.03 {105} 1.57 {160}
RF2080・RS80 10.7 {1090} 1.77 {180} - 2.65 {270} 10.7 {1090} 1.77 {180} 2.65 {270}
RF2100 17.1 {1740} 2.55 {260} - 2.55 {260} 17.1 {1740} 2.55 {260} 2.55 {260}
RS100 3.82 {390} 3.82 {390}

주)

  • 1. 람다 사양도 위 표의 스틸 롤러와 같습니다.
  • 2. 2열 톱 롤러 부착 체인의 최대 허용 장력은 1열 톱 롤러 부착 체인의 1.7배가 됩니다. 다만 람다 사양의 경우는 1.4배가 됩니다.
