• 1. 스프로킷, 기어, 풀리 등 설치되는 것의 축 구멍 마무리 공차는 H6 또는 H7을 권장합니다.
• 2. ML 시리즈를 설치하는 축의 마무리 공차는 h6 또는 h7을 권장합니다.
• 3. ML 시리즈 외륜과 설치하는 스프로킷, 기어, 풀리 등 사이에 설치하는 키 및 ML 시리즈를 설치하는 축과 ML 시리즈 내륜 사이의 키는 JIS B1301-1996(신 JIS) 평행 키(보통형)를 사용해 주십시오. 외륜의 키 치수는, JIS로 규정하고 있는 축경과 키의 관계대로는 되어 있지 않으므로, 주의해 주십시오. 입력 키 등으로 키 천장을 잡는 것은 절대로 피하십시오.
• 4. 풀리 등을 설치할 경우, 공전 중에 ML 시리즈에 작용하는 레이디얼 하중이 ML 시리즈의 공전 허용 레이디얼 하중을 웃도는 경우에는 아래와 같이 하중이 걸리는 부분에 별도 베어링으로 하중을 받는 설치로 해 주십시오.
• 5. 주위에 분진이 많은 경우나 캠 클러치에 적합하지 않은 오일이 비산하는 경우, 그리스 누설을 방지하는 경우 등에서는 ML-2GD 시리즈의 사용을 권장합니다. ML-2GD 시리즈는 이물질의 침입 방지를 목적으로 한 더스트 씰을 장착하고 있습니다. ML-2GD 시리즈의 최고 공전 회전 속도는 ML 시리즈의 약 80% 정도에 머무릅니다.
• 6. ML시리즈를 축에 설치하는 경우, 회전 방향을 확인하고 내륜 단면에만 힘을 가하여 조용히 설치하십시오.
• 7. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오. 또한 헬리컬 기어 등 사용 중에 스러스트 하중이 작용하는 경우 고장의 원인이되므로 사용을 피하십시오.
• 8. 사용 가능한 주위 온도는 -30℃~40℃입니다.
• 9. 윤활 및 유지보수는 여기를 참조하십시오.

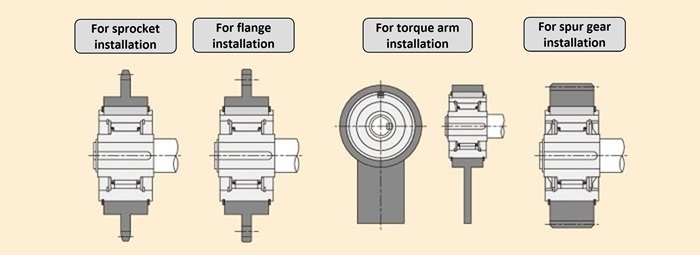

설치 예

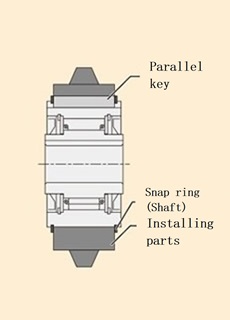

・베어링을 사용하지 않는 경우

캠 클러치의 회전 방향을 확인하고 한쪽의 링 홈에 고정 링을 설치하십시오.

스프로킷 등의 전동 부품을 평행 키를 사용하여 장착해 주십시오.

다른 쪽의 링 홈에 멈춤 링을 설치하십시오.

설치 예

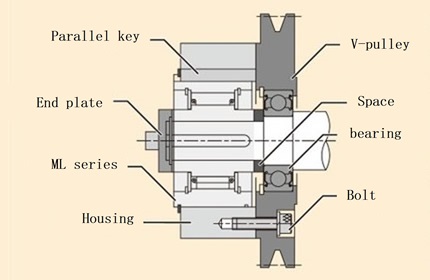

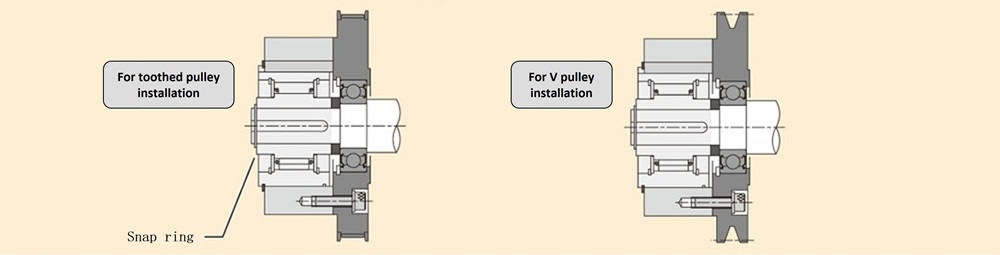

・베어링을 사용하는 경우

축에 베어링과 V 풀리 등의 부품을 설치하고 스페이서를 설치하십시오.

캠 클러치의 회전 방향을 확인하고 풀리 등에 설치하는 하우징을 외륜에 평행 키를 사용하여 장착해 주십시오.

외륜에 부속된 스냅링(축용)을 설치해 주십시오.

ML시리즈를 축에 설치한 후 V풀리 등의 부품과 강도 구분 10.9의 볼트와 스프링 와셔로 단단히 고정해 주십시오.

설치 예

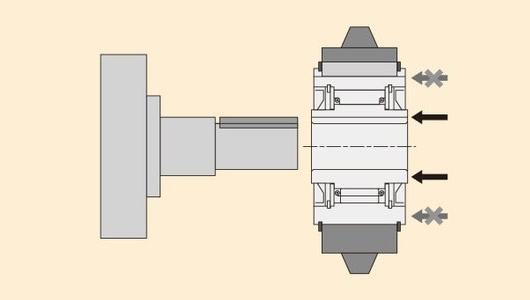

・축에의 설치 방법

캠클러치의 회전방향을 확인하여 설치한 후, 축지륜 또는 엔드 플레이트와 볼트로 축에 고정해 주십시오.

내륜 단면에만 힘을 가해 조용히 설치해 주십시오.
