MI 시리즈 취급 주의

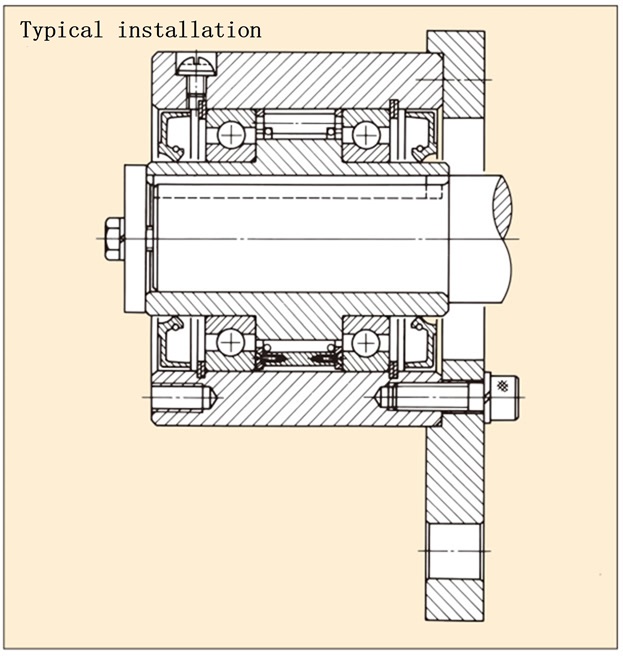

- 1. 외륜에 설치하는 스윙 암 등은 외륜의 외주부 B치수(여기)와 인로로 하여 외륜 단부의 탭 구멍에 강도 구분 10.9 이상의 강도의 볼트로 단단히 설치해 주십시오. 그 인로부의 공차는 H6 또는 H7을 권장합니다.
- 2. 축경 공차는 h6 또는 h7을 권장합니다.
- 3. 키는 반드시 평행 키를 사용해(MI750 이상은 키 첨부로 납입합니다), 키의 천정을 잡는 것은 절대로 피해 주세요.
- 4. 키는 JIS B1301-1959(구 JIS) 평행키 2종을 사용해 주십시오. (MI750 이상은, 높이가 특수 치수의 키가 되어 있으므로 키를 부속하고 있습니다.덧붙여 축에 대한 키의 홈 깊이는 JIS대로에서 해 주세요.) 단, 축경과 키 치수의 관계는 JIS대로가 아닌 것도 있습니다.
- 5. 축에 끼울 때는 내륜 단면에 힘을 가하여 설치해 주십시오. 외륜 두드리는 것은 절대로 피하십시오.
- 6. 인덱싱에 사용할 때는 이송 정밀도를 향상시키기 위해 다음 사항에 주의하십시오.
- (1) 축단에는 엔드 플레이트를 사용하여 내륜 단면을 충분히 조여 키와 키 홈은 충분히 끼워 맞추어 주십시오.
- (2) 브레이크와 역전 방지용 캠 클러치를 병용해 주십시오. 기대 정밀도가 비교적 거친 경우는 어느 쪽이든 좋을 수도 있습니다.
- 7. 허용 최대 토크 한 잔 또는 그에 가까운 토크로 사용하는 경우, 키 및 축은 조질 또는 담금질한 것의 사용을 권장합니다. (MI750 이상에 부속되어 있는 키는 열처리 키입니다.) 아울러 축 강도의 확인도 실시해 주십시오.
- 8. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오.
- 9. 출하 시 윤활유는 봉입되어 있지 않으므로 사용 전에 권장 윤활유를 주입해 주십시오.
- 10. 윤활 및 유지보수는 여기를 참조하십시오.
