• 1. 축경은 h6 또는 h7을 권장합니다.
• 2. 키는 반드시 평행 키를 사용하고 키 천장을 잡는 것은 절대로 피하십시오. JIS B1301-1996(신 JIS) 평행 키(보통형)를 사용해 주십시오.
• 3. 축에 끼울 때는 내륜 단면에 힘을 가하여 설치해 주십시오. 외륜을 두드리는 것은 절대로 피하십시오.
• 4. 피칭 머신에 사용하는 경우, 암축에는 밸런스 웨이트를 설치하여 암과 밸런스를 취해 주십시오. 불균형이면 큰 진동 하중이 발생할 수 있습니다.
• 5. 토크암의 고정부에는 고무 등의 완충재를 사용하여 진동하중을 흡수할 수 있도록 해 주십시오.
• 6. 설치 참고도, 사용 방법은 아래를 참조하십시오.
• 7. 윤활 및 유지보수는 여기를 참조하십시오.

반복 충격 하중을 수반하는 백 스톱

스프링의 반력 등 순간적이고 충격적인 진동 하중이 반복되어 걸리는 역전 방지의 사용법입니다. 테니스 머신이나 피칭 머신 등에 사용되는 것이 그 대표적인 예입니다.

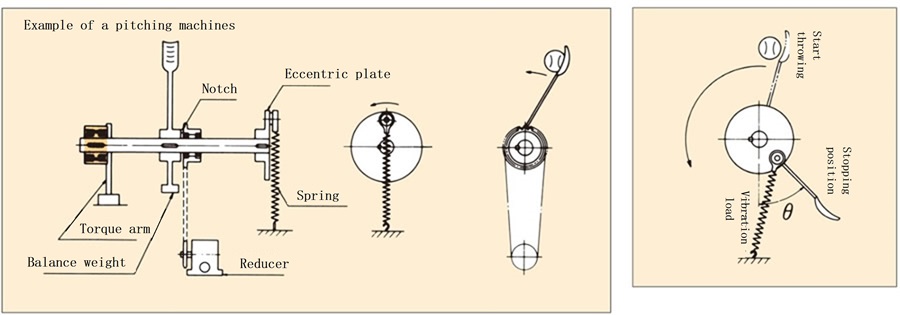

감속 모터에 의해 상시 회전하고 있는 스프로킷 (베어링 들어가)의 측면에는 손톱이 있어, 암(축에 키 고정)의 보스 단면의 손톱에 맞추어 암을 밀어 올립니다.

편심판(축에 키 고정)에 일단을 설치된 스프링은, 암축의 회전과 함께 늘려져 가고, 상사점을 지나면 급격하게 수축합니다. 이 때 암은 공을 던집니다.

던져 끝난 후에도 암은 그 관성에 의해, 하사점을 지나, 스프링을 늘리면서 어느 각도(θ)까지 회전합니다. 이 기간 동안 캠 클러치는 공전을 계속합니다.

θ도까지 회전한 암은, 스프링의 수축력에 의해, 급격하게 역전하려고 합니다만, 캠 클러치가 맞물려 그 역전을 막습니다.

이 때 발생하는 역전 토크는 충격적인 진동 토크입니다. 이것이 반복 하중을 수반하는 백 스톱의 하중 특성입니다.

주의점

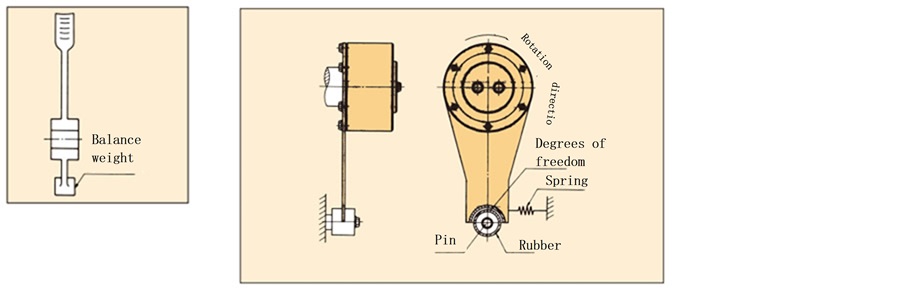

암축에는 밸런스 웨이트를 설치하여 동 밸런스를 취해 주십시오. 불균형 상태를 유지하면 캠 클러치가 맞물릴 때 과도한 진동이 발생합니다. 역전 토크 작용시의 충격을 최소화하기 위해 다음 사항에 유의하십시오.

• (1) 토크 암 선단을 프레임에 고정하는 부분에는 진동 하중을 흡수할 수 있도록 고무 등의 완충재를 넣어 주십시오.
• (2) 토크 암의 선단은 볼트 등으로 완전 고정하지 않고 자유도를 갖게 해 주십시오. 완전히 고정하면 캠 클러치 내부에 꼬임이 생겨 손상의 원인이 됩니다.
• (3) 토크 암 선단의 역전 토크를 받는 면과 완충재와의 클리어런스를 항상 최소한으로 유지하기 위해 토크 암에 약한 스프링 등에 의해 역전 방향의 모멘트를 주어 주십시오.
