LD 시리즈 취급 주의

1. 외륜에 설치하는 풀리 등의 내경 공차는 H6 또는 H7을 권장합니다.
2. 캠&롤러 구조로 되어 있으므로 롤러 타입의 베어링 내장형입니다. 내륜을 빼고 꽂을 때는 롤러가 빠지지 않도록 조용히 하십시오.
3. 축에의 설치는 내륜 단면에 힘을 가해 조용히 넣어 주십시오. 이때 외륜에서 빠지지 않도록 주의하십시오.
4. 외륜의 좌우로의 이동을 멈추는, 플레이트(치수는 이쪽)를 제작해 설치해 주세요. 플레이트를 설치하지 않으면 캠 클러치 외륜이 좌우로 빠집니다.

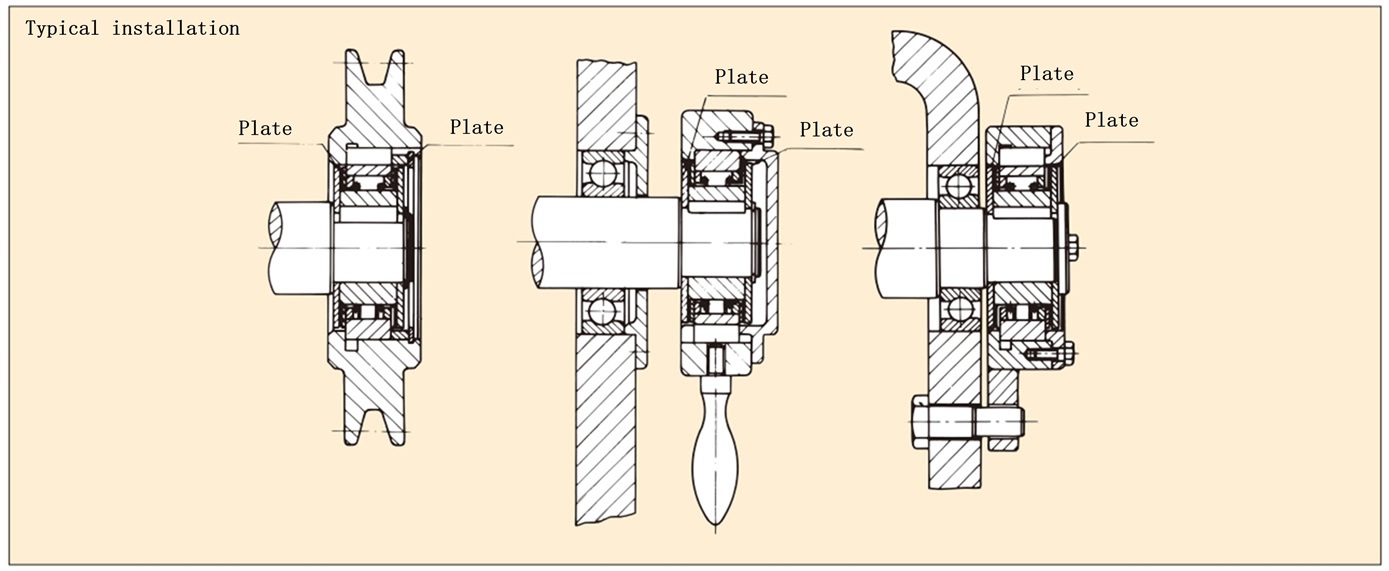

5. 플레이트와 스러스트 금속 사이에 그리스를 바르십시오. (설치 예 참조)
6. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오.
7. 공전 중에 허용치 이상의 레이디얼 하중이 걸리는 경우는 양측에 베어링을 끼워 주십시오.
8. 캠클러치에 조립하는 베어링은 제품페이지의 치수표 안에 캠클러치 외경과 동일 외경의 베어링이 기재되어 있습니다.
9. 키는 JIS B1301-1959(구 JIS) 평행키 2종을 사용해 주십시오. 외륜의 키 치수는, JIS로 규정하고 있는 축경과 키의 관계대로는 되어 있지 않으므로, 주의해 주십시오.
10. 윤활 및 유지보수는 여기를 참조하십시오.

(드래그로 이동할 수 있습니다)

플레이트 추천 치수
