기술자료 대형 컨베이어 체인 취급
4. 사슬 장력 조정
컨베이어를 항상 양호한 상태로 사용하기 위해 테이크업을 하십시오.
조정 길이는 체인의 1.5~2피치 정도를 기준으로 합니다.
덧붙여 오프셋 링크를 사용하는 방법(수주 생산품)도 있습니다만, 일반적으로는, 경제성이나, 강도의 면에서 추천하고 있지 않습니다.
체인의 장력은 너무 강해지지 않도록 적당한 처짐을 갖게 해 두는 것이 필요합니다.
4.1 체인의 처짐
기본적인 레이아웃에서는 아래 그림과 같이 리턴측에 약간의 처짐(δ)이 필요합니다.
체인을 지나치게 늘리면 체인의 마모가 촉진되고, 너무 늘어나면 체인이 스프로킷의 치아에 올려 고장의 원인이 됩니다.
체인의 처짐(δ) ≒ 0.1L

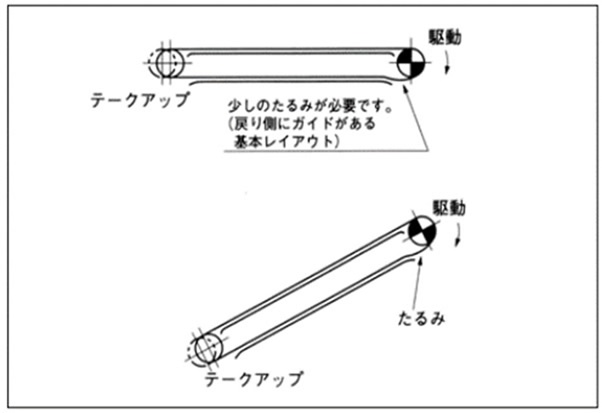

체인의 처짐
4.2 조절 빈도
체인은, 당초의 친숙함까지의 신장(초기 신장)과 운전 후의 핀~부시 사이의 슬라이딩 마모에 의해 신장합니다.
따라서 항상 적당한 체인의 장력을 얻기 위해서는 테이크업에 의해 적절히 조정을 실시할 필요가 있습니다.
1일 8시간 운전으로 한 경우의 체인의 점검 조정 횟수의 기준은 다음 표와 같습니다.
장시간 사용하고 있으면, 테이크업의 점검이 게을리하기 쉽고, 체인에 처짐이 생겨, 사고를 유발하게 되는 경우가 있으므로, 정기적으로 점검해 주세요.
| 운전 개시 후 1주일 이내 | 매일 1회 |
|---|---|
| 운전 개시 후 1개월 이내 | 매주 2회 |
| 1개월 경과 후 | 매월 2회 |
하루의 운전 시간이 길면 점검 간격을 줄이십시오.
4.3 조절 빈도
4.3.1 테이크업으로 조정할 수 없을 때
테이크업을 가득 축소해도 체인에 여분의 처짐이 있는 경우에는 2링크를 제거하여 전체 길이를 짧게 합니다.
그 요령은 「절단 연결의 요령」에 따릅니다.
4.3.2 인계 조절은 좌우 균등하게
2조의 체인에 별도의 테이크업이 붙어 있는 경우는 조절 스트로크가 좌우 동량이 되도록 하십시오.
그러기 위해서는 좌우의 체인의 길이가 거의 갖추어져 있는 것이 전제가 되기 때문에, 미리 좌우의 체인을 부분적으로 교체해 길이를 맞추어 주세요.
연동 테이크업, 혹은 밸런스식 테이크업등에서는 그 필요는 없습니다.
좌우 불균등하게 조절을 하면 체인의 플레이트와 스프로킷의 치아의 측면이 맞아 무리한 힘이 체인에 작용하는 원인이 됩니다.
