기술자료 대형 컨베이어 체인 선정
10. 선정예

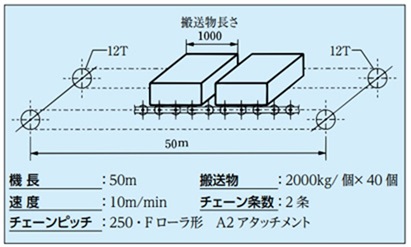

10.1 베어링롤러컨베이어체인
베어링롤러컨베이어체인과 컨베이어 체인 DT사양 각각에 대해 선정합니다.
1) 필요한 체인 링크 수
n = 50000 250 × 2 + 12 × 2 = 412 × 2 = 824 링크
2) 롤러 부하 확인
롤러 유효 개수 = 반송물 길이 체인 피치 = 1000250 = 4개
체인 2조이기 때문에 전수로 8개 있지만 편하중을 고려하여 4개 유효로 한다.
롤러 부하 = 2000 × g 1000 × 1 4 = 4.9kN {500kgf}/개
표 11에서 베어링롤러컨베이어체인은 RF12250BF-1LA2-허용 부하 5.49kN {560kgf}
RF형 컨베이어 체인은 RF26250F-DT-1LA2-허용 부하 5.30kN {540kgf}를 선정할 수 있다.
3) 컨베이어상의 허용 적재 질량 확인
간이 선정을 위해 기동시의 충격력과 자중에 의한 인장력을 무시하면 2000kg × 40개/2조 = 40000kg/조
오른쪽 표에서 베어링 컨베이어 체인은 RF10 톤 사이즈 -53300kg. 컨베이어 체인은 RF17톤 사이즈-44600kg을 선정할 수 있다.
롤러 허용 부하와 적재 질량을 비교하면, 롤러 허용 부하에 의한 선정이 우선이 된다.
윤활 상태에서의 사용을 전제로 하고 롤러 회전 불량이나 조기 마모를 일으키지 않는 기준의 값입니다. 사용 조건(고속·대하중·장시간 운전)과 기대 수명에 따라서는 허용값에 대해 여유를 보고 선정해 주십시오.
윤활 상태에서의 사용을 전제로 하고 롤러 회전 불량이나 조기 마모를 일으키지 않는 기준의 값입니다. 사용 조건(고속·대하중·장시간 운전)과 기대 수명에 따라서는 허용값에 대해 여유를 보고 선정해 주십시오.
베어링롤러컨베이어체인 (f1=0.03로 한다)
T = 2000kg × g 1000 × 40개 × 0.03 = 23.5kN{2400kgf}
컨베이어 체인(f1=0.08로 한다)
T = 2000kg × g 1000 × 40개 × 0.08 = 62.8kN{6400kgf}
베어링롤러컨베이어체인
컨베이어 체인
4) 모터의 사이즈 선정(동손실을 1할로 한다)
모터 kW = T × V 60 × 1.1 × 1 η = (η = 0.85로한다)
베어링롤러컨베이어체인 소용 동력
kW = 23.5 × 10 60 × 1.1 × 1 0.85 = 5.1kW
컨베이어 체인소용 동력
kW = 62.8 × 10 60 × 1.1 × 1 0.85 = 13.5kW
허용 적재 질량 조견표
| 컨베이어 체인 사이즈 |
컨베이어 체인 (DT) | 베어링 롤러 컨베이어 체인 (DT) |
|---|---|---|
| RF03 | 5400 | 14000 |
| RF05 | 12500 | 33300 |
| RF08・450 | 14300 | 36700 |
| RF10 | 20500 | 53300 |
| RF12 | 33900 | 90000 |
| RF17 | 44600 | 116700 |
| RF26 | 57100 | 150000 |
| RF36 | 86600 | 230000 |
| RF60 | 91100 | - |
| RF90 | 143800 | - |
| RF120 | 201800 | - |
주) 수평 컨베이어로 마찰 계수 [컨베이어 체인:0.08/베어링 롤러:0.03]
10.2 컨베이어 형식:슬랫 컨베이어(수평)
- 운송물:상자 짐
- 기장: 30m
- 적재량 : 반송물을 1m마다 1개 얹는다
- 사용 스프로킷: 12T
- 사용 체인：피치 100, 각 링크 A2의 F롤러형 체인으로 한다
- 사용 시간: 8시간/일
- 슬랫 질량:10kg/장
- 체인 조수:2조
- 반송 물질량: 100kg/개
- 체인 속도: 15m/min
- 사용 환경: 상온
1) 필요한 체인 링크 수: n
n = 30000 100 × 2 + 12 × 2 = 612 × 2 = 1224 링크
2) 체인 크기
컨베이어 위에 반송물이 30개 있다. 컨베이어 상의 전체 적재 질량은 100×30=3000kg, 마찰 계수는 윤활 상태가 조건이므로 표 5로부터 0.08로 한다.
반송물만 이동하는데 필요한 힘 T1은
T1 =3000×
g
1000
×0.08=2.35kN {T1 =3000×0.08=240kgf}
다음으로, 슬랫 질량은 10kg/장, 피치 100이기 때문에, 슬랫 질량 = 10 × 1000 100 = 100kg/m이 된다.
슬랫만 이동시키는데 필요한 힘 T2는
T 2 = 2.1 × 100 × 30 ×
g
1000
× 0.08 = 4.94kN {T 2 = 2.1 × 100 × 30 × 0.08 = 504kgf}
T1 + T2 =2.35+4.94=7.29kN {T1 + T2 =240+504=744kgf}
RF03100F-DT의 2조의 최대 허용 장력은 4.20kN × 2조 = 8.40kN{860kgf}이므로 사용할 수 있을 것이다.
윤활 상태에서의 사용을 전제로 하고, 피로 파괴, 마모를 가미한 한계치입니다. 당사 카탈로그에 기재된 선정을 바탕으로 보정 체인 장력을 구하고, 이 값 이하로 사용해 주신 경우, 조기에 이상이 생기는 일은 없습니다. 단, 특수 분위기에서 성능 저하가 발생한 경우는 제외합니다.

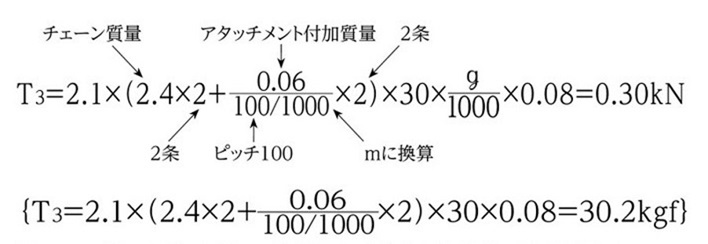

체인의 크기는 RF03100F-DT-1LA2로 하면 체인만 이동시키는 데 필요한 힘 T3는
TMAX = T1 + T2 + T3 = 2.35 + 4.94 + 0.30 = 7.59kN
{TMAX = T1 + T2 + T3 = 240 + 504 + 30.2 = 774kgf}
2조의 체인에 작용하는 부하가 균등하다고 가정한 경우, 체인 1조의 보정 체인 장력 T'MAX
T'MAX = 7.59/2조 × K v × K T × K s = 7.59/2 × 1.0 × 1.0 × 1.0 = 3.80kN
RF03100F-1LA2 1조의 최대 허용 장력은 4.20kN이므로 T'MAX = 3.80kN < 4.20kN
윤활 상태에서의 사용을 전제로 하고, 피로 파괴, 마모를 가미한 한계치입니다. 당사 카탈로그에 기재된 선정을 바탕으로 보정 체인 장력을 구하고, 이 값 이하로 사용해 주신 경우, 조기에 이상이 생기는 일은 없습니다. 단, 특수 분위기에서 성능 저하가 발생한 경우는 제외합니다.
롤러 허용 부하 및 부착물의 허용 부하는 표 10, 11을 만족한다.
윤활 상태에서의 사용을 전제로 하고 롤러 회전 불량이나 조기 마모를 일으키지 않는 기준의 값입니다. 사용 조건(고속·대하중·장시간 운전)과 기대 수명에 따라서는 허용값에 대해 여유를 보고 선정해 주십시오.
A형 어태치먼트가 허용 가능한 수직 하중입니다. K 어태치먼트를 사용하는 경우는 A 어태치먼트 허용 부하의 2배로 계산해 주십시오. 고객이 설치하는 어태치먼트의 형상・구조에 따라서는 A어태치먼트를 비틀어 주는 힘이 발생하는 경우가 있으므로 우려사항이 있을 때는 문의해 주십시오.
3) 구동 스프로킷 토크: Tr
피치 100, N = 12T 스프로킷의 피치 원 직경은 Φ386.4
Tr = 7.59 × 386.4 × 1 2 × 1 1000 = 1.47kN・m
{Tr = 774 × 386.4 × 1 2 × 1 1000 = 149.5kgf・m}
4) 소요 동력
kW = 7.59×15 60 × 1.1 × 1 0.85 = 2.46kW
{kW = 774 × 15 102 × 60 × 1.1 × 1 0.85 = 2.46kW}
10.3 컨베이어 형식: 연속식 버킷 엘리베이터(수직)
- 양정: 30m
- 사용 체인:피치 250, 2 링크마다 GA4 어태치먼트 부착
(S 롤러형 버킷 엘리베이터용) - 운반 용량: 90t/h
- 버킷 질량: 25kg/개
- 사용 스프로킷: N=12T
- 사용 환경: 상온
- 사용 시간: 8시간/일
- 체인 속도: 28m/min
- 윤활: 무윤활 상태
- 편성：좌우 좌우대칭
1) 필요한 체인 링크 수: n
n = 30000 250 × 2 + 12 × 2 = 252 × 2 = 504 링크
2) 체인 크기
(1) 반송물만에 의한 장력 T 1
T1 = 16.7 × 90 28 × (30 + 1) × g 1000 = 16.3kN
{T1 = 16.7 × 90 28 × (30 + 1) = 1664kgf}
부 : 반송물을 적재할 때의 하중증가를 고려하여 스프로킷의 중심거리를 1m 늘려 계산 (체인에 작용하는 장력의 계산방법 : 수직반송 참조)
(2) 버킷만으로 인한 장력 T 2
체인 피치(250)에서 버킷은 2링크마다 설치되므로 버킷 질량은 25kg×2=50kg/m가 된다.
T2= 50 × g 1000 × (30 + 1) = 15.2kN
{T2= 50 × (30 + 1) = 1550kgf}
(3) T1 + T2 = 16.3 + 15.2 = 31.5kN
{T1 + T2 = 1664 + 1550 = 3214kgf}
여기서 체인 2조에서 최대 허용 장력을 만족할 수 있는 체인으로서 B17250S(최대 허용 장력 35kN)를 가선정한다.
윤활 상태에서의 사용을 전제로 하고, 피로 파괴, 마모를 가미한 한계치입니다. 당사 카탈로그에 기재된 선정을 바탕으로 보정 체인 장력을 구하고, 이 값 이하로 사용해 주신 경우, 조기에 이상이 생기는 일은 없습니다. 단, 특수 분위기에서 성능 저하가 발생한 경우는 제외합니다.
B17250S 2링크마다 GA4 어태치먼트의 체인 질량은 15kg/m이기 때문에
2조
↓
T3 = 15 × 2 × (30 + 1) × g 1000 = 9.12kN
{T3 = 15 × 2 × (30 + 1) = 930kgf}
(4) 반송물의 좌우 체인에 대한 편하중을 6:4로 가정한 경우, 체인 1조의 체인 장력 T MAX
16.3 × 0.6 + 15.2 2 + 9.12 2 = 21.9kN
{1664 × 0.6 + 1550 2 + 930 2 = 2238kgf}
무윤활 때문에 마모 수명을 배려하여 1.5의 여유를 전망
보정 체인 장력 T' MAX = 21.9 × Kv × KT × Ks × 1.5 = 21.9 × 1.05 × 1.0 × 1.0 × 1.5 = 34.5kN
{T'MAX = 2238 × 1.05 × 1.0 × 1.0 × 1.5 = 3524kgf}
이상으로부터 B17250S-CT-2LGA4가 된다.
주) 조간의 편하중은 반송 조건에 따라 다르므로 실제 사용 조건에 맞는 값을 채용해 주십시오.
3) 구동 스프로킷 토크: Tr
수직 버킷 엘리베이터의 경우 체인 질량과 버킷 질량이 균형을 이룹니다. 따라서, 토크, 소요 동력에 관련된 장력은 반송물에 의한 장력 T1 만이다.
피치 250, N=12T일 때의 피치원 직경 Φ965.9이기 때문에
스프로킷의 치형 피치에 외접하는 원의 직경.
(JIS B 1812:2015)
Tr = 18.1 × 965.9 × 1 2 × 1 1000 = 8.74kN・m
{Tr = 1849 × 965.9 × 1 2 × 1 1000 = 893kgf・m}
4) 소요 동력: Tr
kW = 18.1 × 28 60 × 1.1 × 1 0.85 = 10.9kW
{kW = 1849 × 28 102 × 60 × 1.1 × 1 0.85 = 10.9kW}
