승강·회전의 복합 제안으로 설계 제작에 걸리는 공수를 대폭 삭감

핀기어드라이브유닛, 리프트마스터, 감속기

과제

공수 절감, 자동화

산업

기타

용도

회전, 감속, 직동

제품

감속기, 핀기어드라이브, 직선 작동기

개요

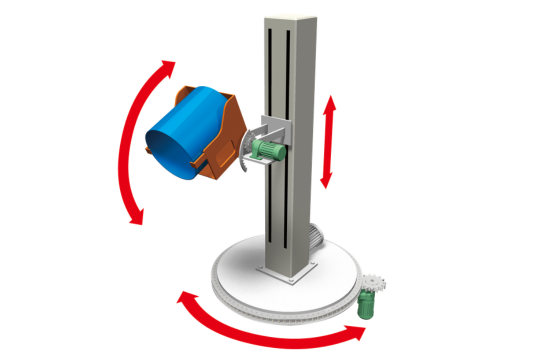

재료 투입 공정에서 사용되는 탱크 승강·선회·경도 장치에 리프트마스터 핀기어드라이브유닛과 각 동작에 필요한 기어 모터가 채용되었습니다.

재료를 넣은 탱크를 리프트마스터로 소정의 높이까지 승강시켜, 핀기어드라이브유닛으로 장치 토대의 선회와 탱크의 기울기를 실시합니다.

이것에 의해, 투입 위치에 맞춘 탱크의 높이 조정, 방향 변경, 경도 동작을 일련의 기구로 구성할 수 있습니다.

승강부, 선회부, 경도부의 각 구동부를 츠바키 제품으로 일괄 선정함으로써, 장치 레이아웃의 간소화와 설계 제작의 공수 삭감을 실현했습니다.

과제

탱크를 승강, 선회, 기울이는 장치에서는, 복수의 구동부를 조합할 필요가 있어, 설계 검토가 복잡해지기 쉽다.

또, 이번 검토에서는 한정된 스페이스 속에서, 주변 설비와 간섭하기 어려운 심플한 레이아웃으로 할 필요가 있었습니다.

채용 제품

핀기어드라이브유닛

용기의 선회·반전 기구에는 핀기어드라이브유닛이 최적입니다.

기어에 비해 유연한 설치가 가능. 또한 분할 세그먼트 방식으로 임의의 크기를 제작할 수 있기 때문에 설계의 자유도가 넓어집니다.

핀기어드라이브 특설 페이지

제품정보 페이지

문의

리프트마스터

나사와 가이드를 내장한 외팔보 리프터입니다.

조립 불필요로 두어 폰 설치가 대호평.

볼 나사와 사다리꼴 나사가 선택 가능하고, 낙하 방지 대응도 가능합니다.

리프터 선정 의뢰 페이지

제품정보 페이지

문의

감속기

헬리컬 기어, 하이포이드 기어, 웜 기어의 3개의 기어 타입을 라인 업하고 있어 목적에 따른 모터의 사양이나 축 배치(평행축/ 직교축), 출력축 형상(중실/중공)으로부터 선택하실 수 있습니다.

제품정보 페이지

문의

제품 채용에 의한 효과

리프트마스터 · 핀기어드라이브유닛 ·감속기와 승강·선회·경도의 각 구동부를 츠바키 제품으로 일괄 선정할 수 있었기 때문에, 장치의 설계 제작에 걸리는 공수를 대폭 삭감할 수 있었습니다.

또한, 리프트마스터의 채용에 의해, 탱크 승강부를 슬림한 세로형 구조에 정리해, 주변 설비와의 간섭을 억제한 심플한 레이아웃을 실현했습니다.

쯔바키는 귀사의 곤란해 짐 해결을 전력으로 서포트하겠습니다.

어떠한 고민이라도 부담없이 연락주십시오.
