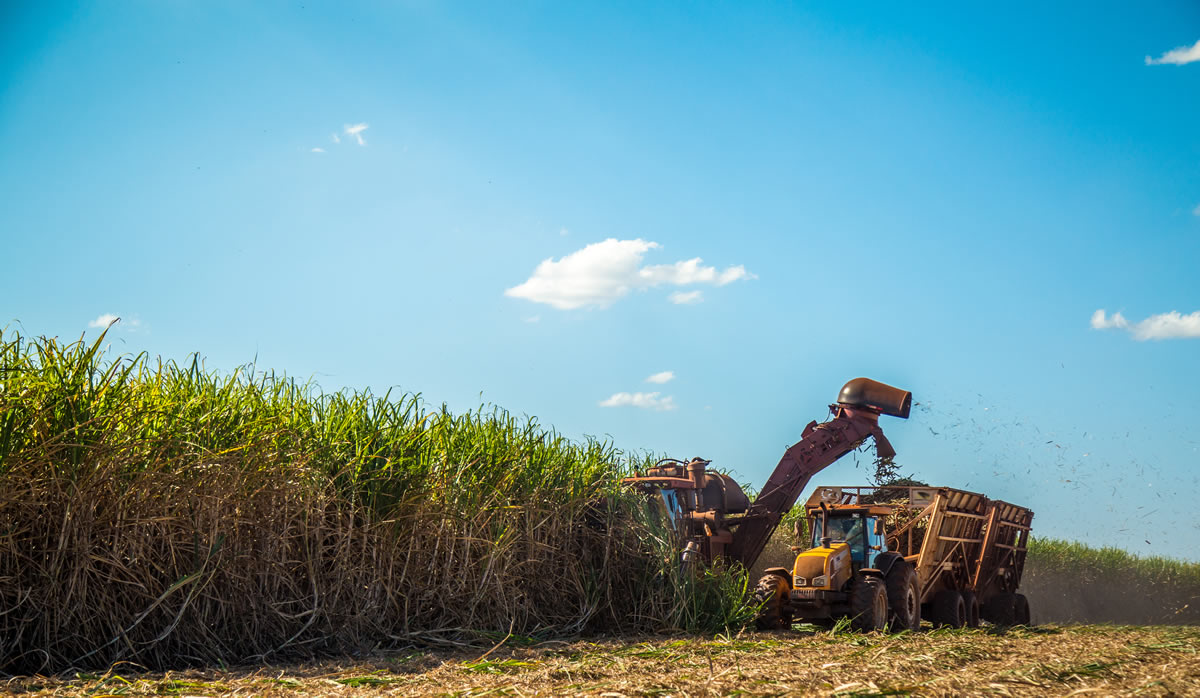

사탕수수 수확기

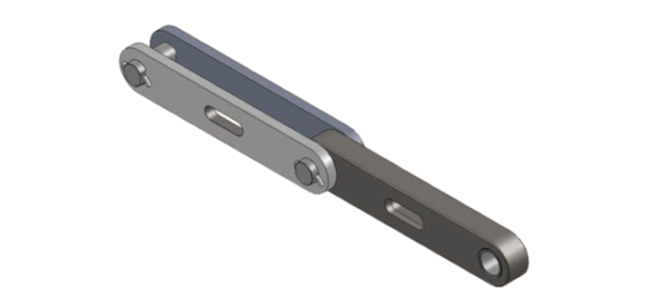

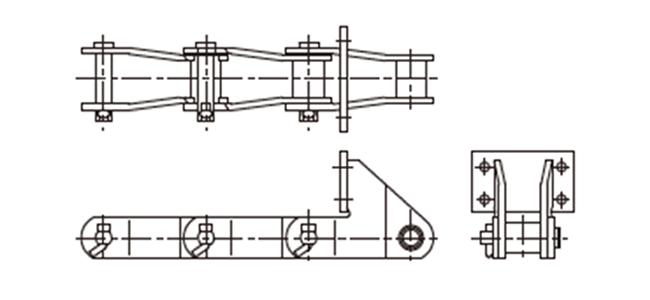

당사의 케인 하베스타 체인은 ISO 인증 취득의 제조 거점에서 츠바키모토의 독자적인 엄격한 설계 및 품질 기준에 따라 제조되고 있습니다.

모든 구성 부품에 쇼트 피닝 처리를 실시함과 동시에 체인 전체에 정적 프리로드를 부여하여 마모 내성을 높이고 있습니다.
이로 인해 토사나 섬유 쓰레기가 많아 부하 변동이 큰 사탕수수 농장의 가혹한 작업 환경에서도 뛰어난 내마모성과 장수명을 발휘합니다.

단위 (상단): mm
단위 (하단): 인치

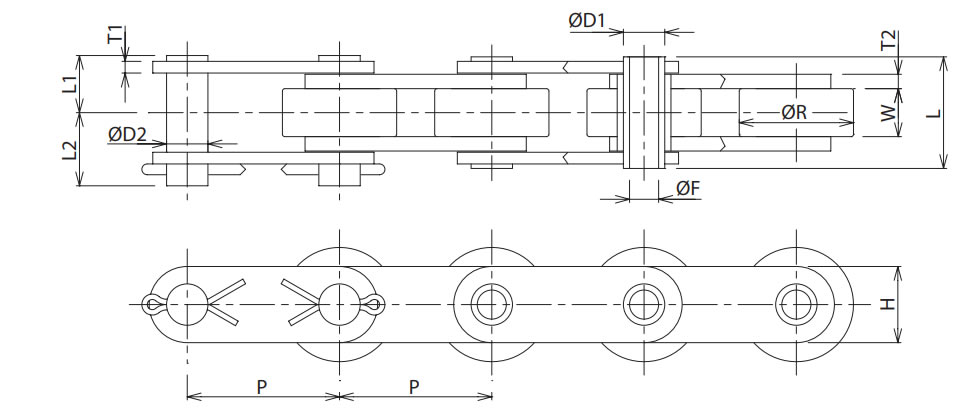

Chain No. P R W T1 T2 H D1 D2 F L L1 L2
RF264HP 50.8
2.00		 38.1
1.50		 16
0.63		 3.9
0.15		 4.8
0.19		 25.4
1.00		 13.8
0.54		 13.8
0.54		 9.7
0.38		 37.2
1.46		 19.05
0.75		 24.4
0.96

제품에 관한 문의는 이쪽으로부터

문의 양식으로

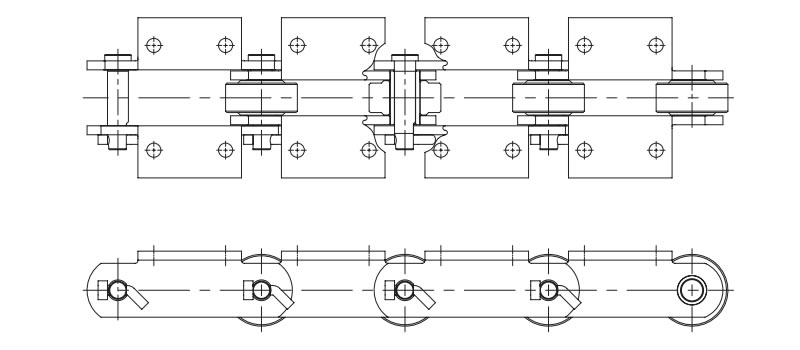

머드 컨베이어 체인

당사는 습윤한 환경하에서의 사용을 전제로 설계된 머드 컨베이어 체인을 폭넓게 갖추고 있습니다.
내식성 및 내마모성을 높이기 위해 스테인리스 핀 및 부시를 채용한 모델 등 가혹한 조건에 대응하는 사양을 준비하고 있습니다.
또, 용도나 설비 조건에 따라, 추가 사이즈나 다른 시리즈에 대해서도 개별 대응이 가능합니다.

단위 (상단): mm
단위 (하단): 인치

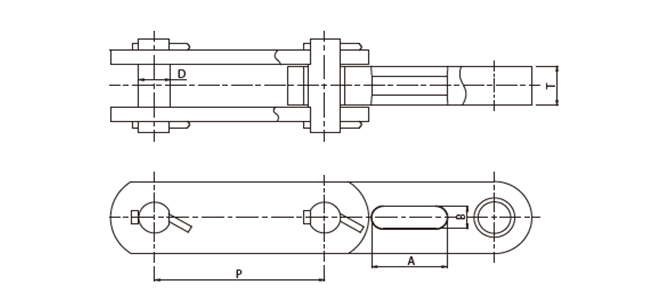

Chain No. P B W T H D
BOP152.4 152.4
6.00		 31.75
1.25		 61.9
2.44		 9.7
0.38		 38.1
1.50		 19.5
0.77

제품에 관한 문의는 이쪽으로부터

문의 양식으로

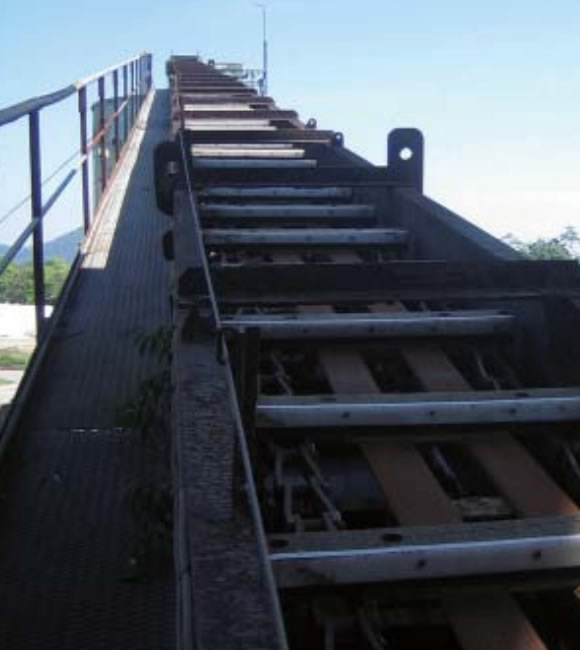

사탕수수 운반기

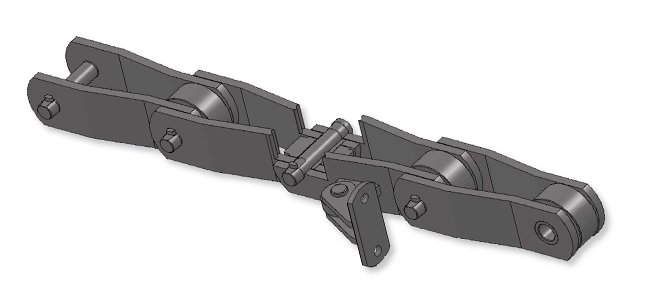

케인 캐리어 체인

케인 캐리어 체인은 제당 공장 내에서도 특히 가혹한 조건에서 사용됩니다.
츠바키모토 티에인은 뛰어난 내구성과 내마모성을 갖춘 케인 캐리어 체인을 폭넓게 갖추고 있습니다.
용도 조건에 따라 최적의 재료 선정과 열처리를 실시해, 현장의 요구에 확실히 응하는 사양을 제공합니다.

단위 (상단): mm
단위 (하단): 인치

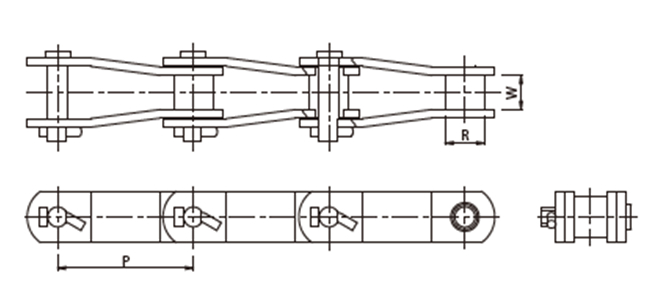

Chain No. P R W
RF205 78.11
3.075		 31.8
1.25		 37.1
1.46
RF2188 101.6
4.00		 44.45
1.75		 31.6
1.24
RF0904 101.6
4.00		 50.8
4.00		 29.4
1.16
RF1113 102.6
4.039		 50.8
4.00		 31.6
1.24
RF2124 152.4
6.00		 69.9
2.75		 37.1
1.46
RF0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RF2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF2198A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF09063 152.4
6.00		 76.2
3.00		 36.5
1.44
RF2315 228.6
9.00		 76.2
3.00		 43
1.69
RF2129 228.6
9.00		 82.5
3.25		 37.1
1.46
부속품

제품에 관한 문의는 이쪽으로부터

문의 양식으로

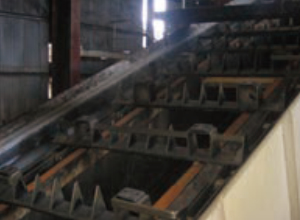

바가스 캐리어

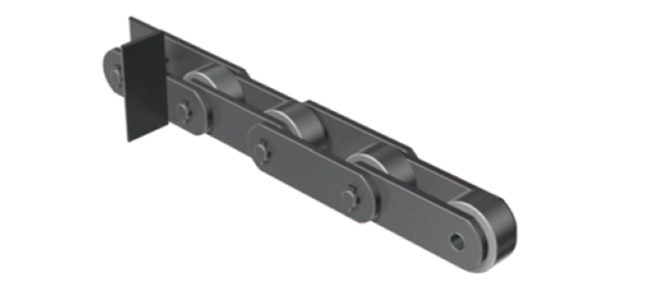

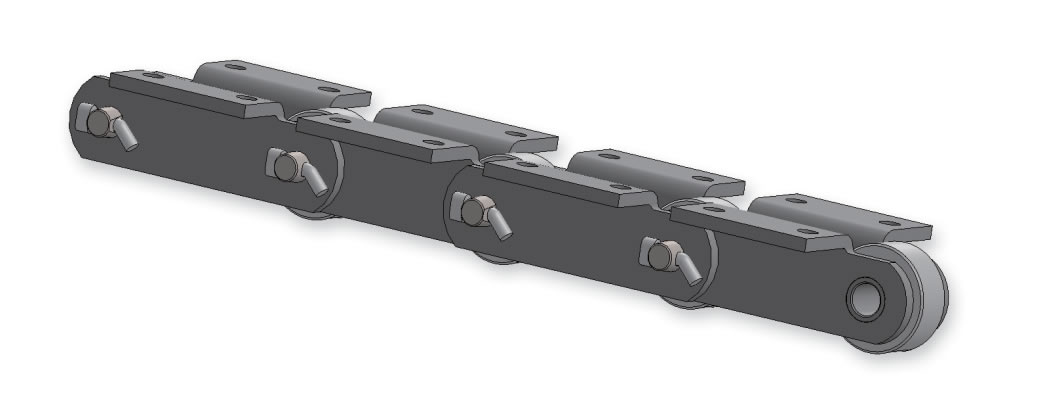

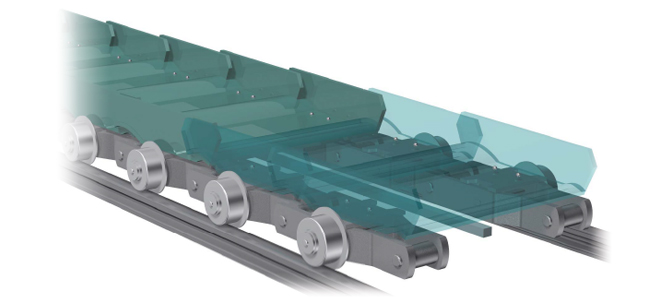

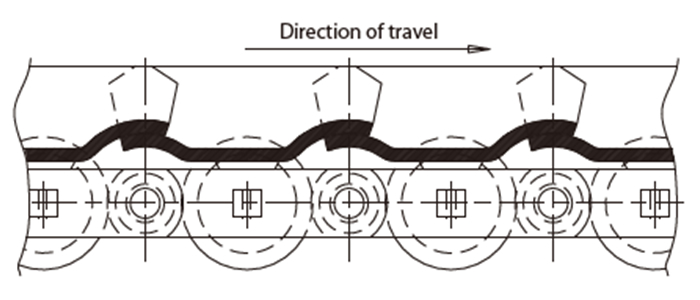

사이드롤러 가있는 바가스 캐리어 체인

독특한 외부 롤러 구조로 유지 보수 작업을 효율화합니다. 베어링면에는 얇은 윤활막을 안정적으로 유지하는 설계로 하고, 시스템 전체의 장수명화에 공헌합니다.

또한 롤러의 배치를 고안함으로써 전체 시스템을 분해하지 않고 손상된 롤러만 교체할 수 있습니다.
이렇게 하면 불필요하고 비용이 많이 드는 다운타임을 줄일 수 있습니다.

단위 (상단): mm
단위 (하단): 인치

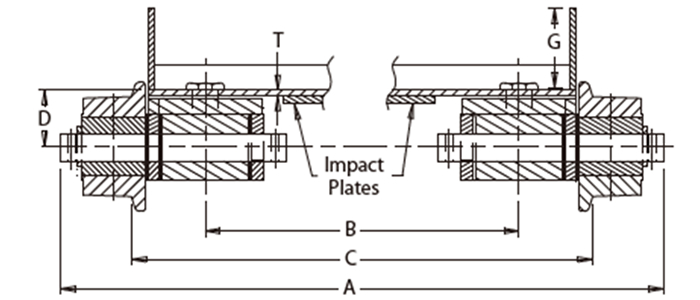

Style Chain No. Pitch Width Centerline Chain to Top of Pan Bead Base Dimension Pan Thick. Max. Work Load kg (Lbs.) Weights/Lbs.
Overall Center to Center Sprocket Track Gauge Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan Approx. Wt. Each 25.40mm (1") Added to Height Wt. Added Each 152.40mm (6") of Width
A B C D G T
Style A OBR Aprons 961R 228.6
9.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 73.15
2.88		 101.6
4.00		 6.35
0.25		 8,164.75
18,000		 52.3
115.2		 1.3
2.9		 3.8
8.3
2397R 304.8
12.00		 692.15
27.25		 385.83
15.19		 553.97
21.81		 95.25
3.75		 101.6
4.00		 6.35
0.25		 8,346.19
18,400		 42.0
92.5		 1.2
2.6		 3.4
7.5
1706R 304.8
12.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 95.25
3.75		 101.6
4.00		 6.35
0.25		 12,700.72
28,000		 49.3
108.7		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 107.95
4.25		 101.6
4.00		 6.35
0.25		 15,875.90
35,000		 71.3
157.1		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 111.25
4.38		 101.6
4.00		 9.652
0.38		 15,875.90
35,000		 78.2
172.4		 1.8
4.0		 5.1
11.3

제품에 관한 문의는 이쪽으로부터
※US TSUBAKI POWER TRANSMISSION, LLC의 페이지가 열립니다

문의 양식으로

중간·바가스 캐리어 체인

중간·바가스 캐리어 체인에는, 내식성과 내마모성의 양립이 불가결합니다.
츠바키의 중간 캐리어 체인 / 바가스 캐리어 체인은 이러한 요구 사항을 확실하게 충족하고 뛰어난 내구성을 발휘합니다.

단위 (상단): mm
단위 (하단): 인치

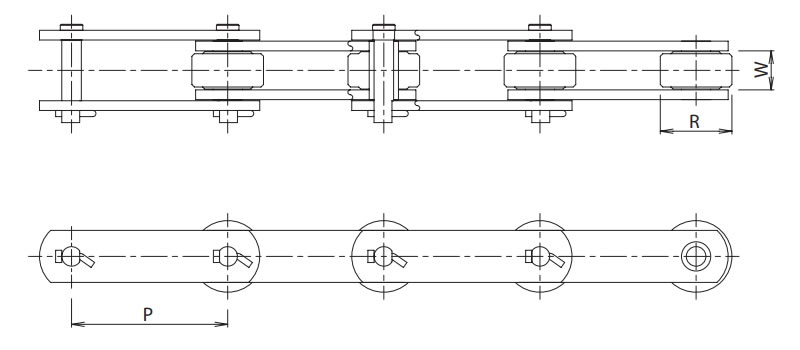

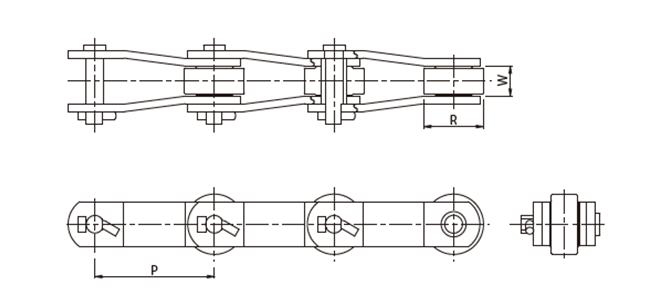

Chain No. P R W
RO1112 93.7
3.688		 44.45
1.75		 27.6
1.09
RO1124 101.6
4.00		 50.8
2.00		 32.3
1.27
RO1125 101.6
4.00		 50.8
2.00		 32.6
1.28
RO0904 101.6
4.00		 50.8
2.00		 29.4
1.16
RO1113 102.6
4.04		 50.8
2.00		 37.5
1.48
RO1130 152.4
6.00		 63.5
2.50		 37.6
1.48
RO2184 152.4
6.00		 76.2
3.00		 34.9
1.37
RO2184A 152.4
6.00		 76.2
3.00		 34.9
1.37
RO0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RO2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RO203.2 203.2
8.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 99
3.90		 47
1.85
RO228.6 228.6
9.00		 99
3.90		 48
1.89
부속품
BO/BOP Type Chain
부속품
단위 (상단): mm
단위 (하단): 인치
Chain No. P R W
B009060 152.4
6.00		 35
1.38		 37.1
1.46
B02184A 152.4
6.00		 42
1.65		 34.9
1.37
BOP160 160
6.30		 48
1.89		 56
2.20
단위 (상단): mm
단위 (하단): 인치
Chain No. P R W
BOP160A 160
6.30		 48
1.89		 56
2.20
BOP200 200
7.87		 48
1.89		 56
2.20
BOP200A 200
7.87		 48
1.89		 56
2.20

제품에 관한 문의는 이쪽으로부터

문의 양식으로

사탕수수 엘리베이터

엘리베이터 체인

ANSI 표준 부쉬드체인은 엘리베이터 및 컨베이어 용도로 높은 성능과 내구성을 발휘하도록 전용 설계되었습니다.
이 고강도 체인은 주철 콤비네이션 체인용 스프로킷과 호환됩니다.

대형 컨베이어 체인 BT사양

CT사양에 대해 약 2배의 최대 허용 장력 있습니다.
대형 컨베이어 체인 CT사양의 최대 허용 장력을 향상 (약 2 배).
미터 피치계와 인치 피치계를 라인 업 하고 있어 각종 어태치먼트를 준비할 수 있습니다.

대형 컨베이어 체인 BT사양에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 문의는 이쪽으로부터

문의 양식으로

중간 캐리어

중간 캐리어 체인

RF 컨베이어 타입

RF 시리즈 중간 캐리어 체인은 엄선된 재료를 사용하여 제조됩니다.
핀과 부시는 바가스 리클레이머 용도로 개발된 특수 스테인레스 스틸을 채택하여 내식성과 내마모성을 높입니다.

또한 조립시 핀 및 부시부에 이황화 몰리브덴(MoS 2) 그리스를 도포하고 있습니다.
본 체인은 일반적으로 운전 중에 추가 급유를 실시하지 않기 때문에, 이 MoS2 그리스를 베이킹 처리함으로써 보조적인 윤활 기능을 확보하고 있습니다.
용도나 설비 조건에 따라 추가 사이즈나 다른 시리즈에 대해서도 개별 대응이 가능합니다.

단위 (상단): mm
단위 (하단): 인치

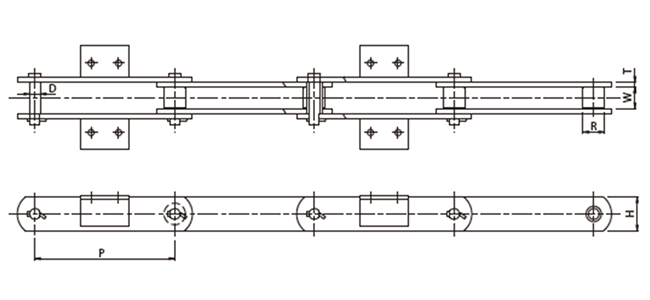

Chain No. P R W T H D
RFP457.2S 457.2
18.00		 70
2.76		 70
2.76		 16
0.63		 110
4.33		 35
1.38

제품에 관한 문의는 이쪽으로부터

문의 양식으로

바가스 리클레마

바가스 리클레이머 체인

바가스 리클레이머는 제당 공정 전체를 지원하는 설비이며 체인 용도 중에서도 가장 중요한 어플리케이션 중 하나입니다.
츠바키모토 치에인은, 시장 조사 및 현장에서의 실지 시험을 거듭해, 내식성·강도·내마모성을 높은 레벨로 겸비한 스테인리스 강재를 개발·채용하고 있습니다.
이 독자적인 스테인레스 스틸 외에도 핀은 전체 단면 담금질 및 고주파 담금질을 실시하여 마모 수명을 극대화하고 있습니다.

또한, 운전 중에 급유를 실시하지 않는 조건을 전제로 하고, 조립시에 핀 및 부시부에 이황화 몰리브덴(MoS 2) 그리스를 도포하는 것과 동시에, 일부 개소에서는 베이킹 처리를 실시하고 있습니다.
또한 어태치먼트는 로봇 용접에 의해 체인에 장착되어 깊고 높은 강도를 확보한 용접 품질을 실현하고 있습니다.

단위 (상단): mm
단위 (하단): 인치

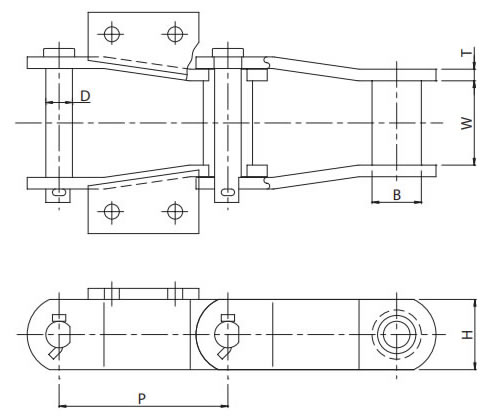

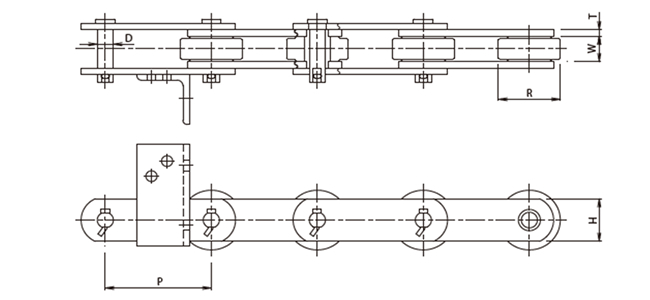

Chain No. P R W T H D
RFP152.4R-6LF2 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 23.2
0.91
RFP152.4R-6LF2-H 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 31.8
1.25

제품에 관한 문의는 이쪽으로부터

문의 양식으로

디퓨저 시스템

디퓨저 체인

바가스 캐리어 체인이나 엘리베이터 체인과 마찬가지로, 츠바키모토의 디퓨저 체인에는, 내마모성・내식성・내구성을 겸비한 츠바키모토 독자 개발의 스테인리스 강재를 채용하고 있습니다.
본 제품은 세계 각지의 제당 공장에서 사용되고 있습니다.

유형 1

유형 2

단위 (상단): mm
단위 (하단): 인치

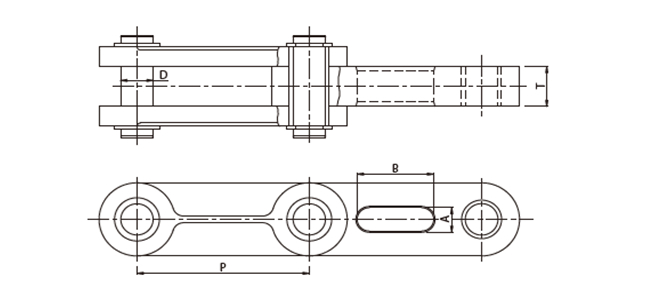

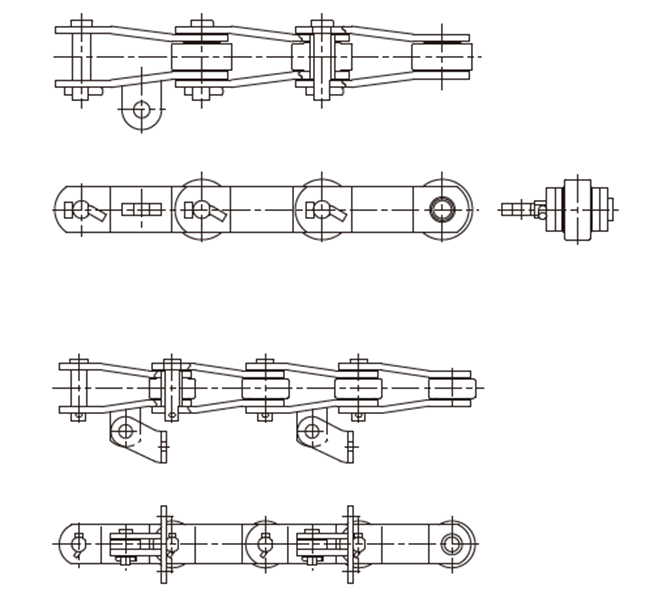

Chain No. 타입 P D T A B
NEF250 1,2 250
9.84		 47
1.85		 60
2.36		 111
4.37		 35
1.38
NEF500 2 500
19.685		 49
1.93		 60
2.36		 135
5.31		 35
1.38

제품에 관한 문의는 이쪽으로부터

문의 양식으로

기타 장비

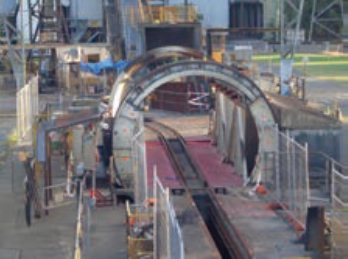

사탕수수 상자 위치 조정

파워실린더는, 위치 결정 용도에 대응하기 위해, 리미트 스위치, 로터리 엔코더, 포텐쇼미터 등의 각종 옵션을 폭넓게 준비하고 있습니다.
용도나 설비 조건에 따라 추가 사이즈나 다른 시리즈에 대해서도 개별 대응이 가능합니다.

파워실린더에 대해 자세히 알아보기

제품 상세 페이지로
