도면라이브러리 모터 용 감속기
웜 기어 헤드 (하이 포이드 기어 헤드 · 헬리컬 기어 헤드는 이쪽)
시리즈
EWJMK・EWMK：다리 설치를 기본으로 한 타입입니다. 70 사이즈 이하는 EWJMK 시리즈, 80 사이즈 이상은 EWMK 시리즈입니다.
SWJMK・SWMK：플랜지 설치・축상 설치를 기본으로 한 타입입니다. 70 사이즈 이하는 SWJMK 시리즈, 80 사이즈 이상은 SWMK 시리즈입니다.
사이즈
감속기의 크기를 나타냅니다.
설치 방향
E 또는 T：EWJMK・SWJMK 시리즈의 경우는 E,
EWMK・SWMK 시리즈의 경우는 T가 되어,
E는 전방위 장착 가능하고 T는 입력축이 출력축 위에 있는 타입입니다.
B: 입력축이 출력축 아래에 있는 타입입니다.
V: 출력축이 수직 방향이 되는 타입입니다.
자세한 내용은 아래 그림을 참조하십시오.
감속비
감속비를 나타냅니다.

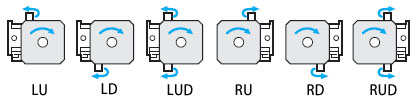

축 배치
설치면과 입력축·출력축의 관계를 나타냅니다.
자세한 내용은 아래 그림을 참조하십시오.
마운트 코드
설치할 모터에 맞는 마운트 코드를 지정합니다.
| 설치 방향 | E, T | V |
|---|---|---|
| 축 배치 |  |
 |
| 사이즈 | 35～63 | 70 | 80, 100 | ||
|---|---|---|---|---|---|
| 설치 방향 | E | E | T | B | V |
| 축 배치 |  |
 |
 |
 |
 |

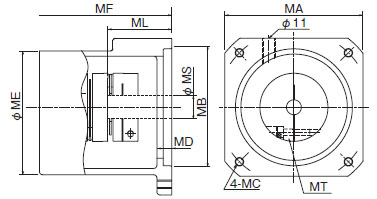

모터 마운트부 치수도
단위:mm
| 사이즈 | 마운트 코드 모터 메이커별 대응 일람표 |
커플링 | 모터 마운트부 치수 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 형번 | 허용 토크 N·m |
MA | MB | MC | MD | ME | ML | MS | MT | ||
| EWJMK35 SWJMK35 |
E4DC | NES70W | 7 | □60 | Φ50G7 | M5 깊이 10 (PCD70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| EWJMK42 SWJMK42 |
E4DC | NES70W | 7 | □60 | Φ50G7 | M5 깊이 10 (PCD70) |
5 | 80 | 25 | Φ8 | M3 |
| E4HC | 30 | Φ14 | |||||||||
| EWJMK50 SWJMK50 |
G2HC | NES250W | 25 | □80 | Φ70G7 | M6 깊이 10 (PCD90) |
5 | 110 (EWJMK) 100 (SWJMK) |
30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| EWJMK63 SWJMK63 |
G2HC (SWJMK 전용) |
NES250W | 25 | □80 | Φ70G7 | M6 깊이 10 (PCD90) |
5 | --- | 30 | Φ14 | M4 |
| G5LC | 40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 깊이 13 (PCD145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | M12 깊이 16 (PCD200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWJMK70 SWJMK70 |
G2HC (SWJMK 전용) |
NES250W | 25 | □80 | Φ70G7 | M6 깊이 10 (PCD90) |
5 | --- | 30 | Φ14 | M4 |
| G5LC (SWJMK 전용) |
40 | Φ19 | |||||||||
| K2LC | NES800W | 80 | □130 | Φ110G7 | M8 깊이 13 (PCD145) |
8 | --- | 40 | Φ19 | M6 | |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | M12 깊이 16 (PCD200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWMK80 SWMK80 |
K2LC | NES800W | 80 | □130 | Φ110G7 | M8 깊이 13 (PCD145) |
8 | --- | 40 | Φ19 | M6 |
| K3YC | 55 | Φ24 | |||||||||
| L1MC | NES1300W | 130 | □176 | Φ114.3G7 | M12 깊이 16 (PCD200) |
8 | --- | 55 | Φ22 | M6 | |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
| EWMK100 SWMK100 |
L1MC | NES1300W | 130 | □176 | Φ114.3G7 | M12 깊이 16 (PCD200) |
8 | --- | 55 | Φ22 | M6 |
| L1PC | 55 | Φ28 | |||||||||
| L1RC | 79 | Φ35 | |||||||||
