플라스틱 모듈러
체인에
곡선 반송용이 등장!
커브 이송의 다양한 문제를 해결합니다.
직선+곡선의 반송 레이아웃이 가능
곡선 벨트 반송에서의 「단부의 낚아채」 「메인터넌스에 수고가 걸린다」, 금속제 메쉬 벨트에서의 「금속 분말 발생」 「메탈 콘택트를 피하고 싶다」등 곤란한 일은 없습니까?
쯔바키는 고객의 요구에 따라 곡선 반송용 플라스틱모듈러체인을 새롭게 라인업했습니다.
플라스틱모듈러체인의 특징인 「부분 보수 가능으로 메인터넌스가 용이」, 「사행 방지 어태치먼트」등에 의해, 90도·180도·S자 커브 등 다양한 커브 레이아웃으로, 효율이 좋은 반송이 가능하게 됩니다.

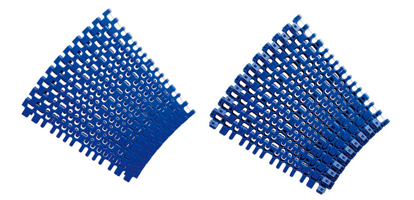

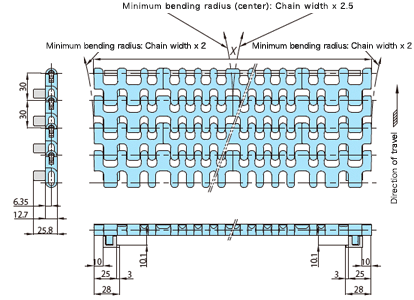

플라스틱모듈러체인 곡선 반송용(WTU3015T-K형)의 특징
다양한 커브 레이아웃 가능
- 주) 컨베이어 프레임은 대응하고 있지 않습니다.

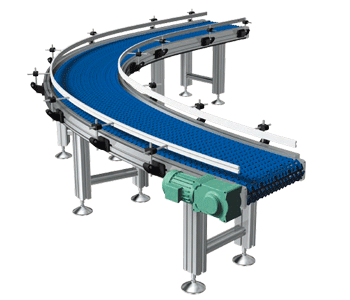

90도 곡선

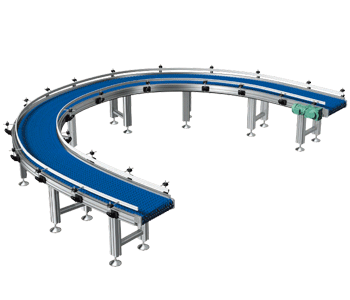

180도 곡선

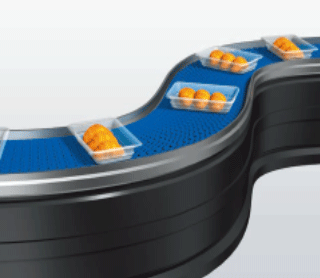

S자 곡선
체인의 절단 연결 나 부분 보수 등의 메인터넌스가 용이
본체 핀의 빠짐 방지 방지에, 절단 연결 쉬운 플러그를 채용했습니다. 일자 드라이버 한 개로 절단 연결 가능하기 때문에, 금속제 메쉬 벨트나 평 벨트와 비교해, 메인터넌스가 용이합니다.
단 5 단계로 분해, 4 단계로 연결
분해 절차
앞의 얇은 일자 드라이버 등을 체인 측면의 플러그에 대고 있습니다.
테코의 요령으로 플러그를 본체에서 분리합니다. 이때 플러그가 날지 않도록 주의하십시오.
순서 1, 2와 같이 체인 반대편의 플러그를 빼십시오.
반대쪽에서 체인 핀 구멍에 드라이버 등을 삽입하여 핀을 밀어냅니다.

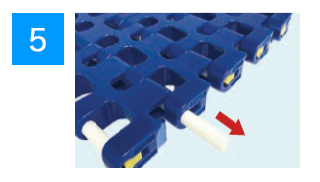

나온 핀을 잡고 체인에서 당겨 분해합니다.

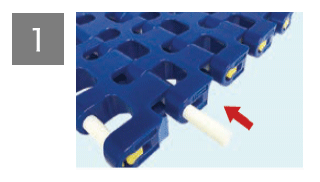

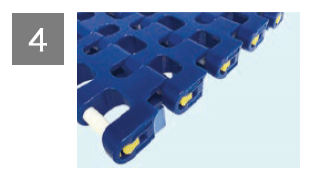

연결 절차
체인을 연결할 때는 다른 쪽의 플러그를 꽂습니다. 체인끼리를 끌어 조합해, 앞보다 핀을 삽입합니다.

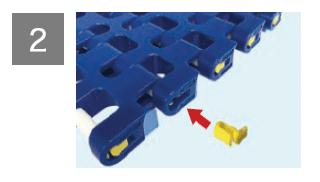

다음으로 핀 삽입부를 막기 위해 플러그를 꽂습니다.
이때 플러그의 방향에 주의하고 패치 소리가 날 때까지 밀어 주십시오.
플러그가 제대로 설치되어 있는지 확인하십시오.
- 주) 연결시에는 부속 또는 전용 핀을 사용하여 연결해 주십시오.

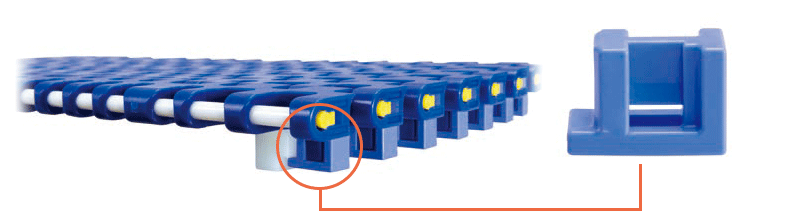

떠오름 방지 어태치먼트 (탭)에 초저 마찰 감소 / 마모 방지 (ALF) 사양의 채용에 의해, 레일과의 동마찰 계수를 저감
떠오름 방지 어태치먼트 (탭)에 초저 마찰 감소 / 마모 방지 (ALF) 사양을 채용함으로써, 레일과의 동마찰 계수를 저감. 접동 저항을 줄임으로써 작용 장력의 저감・에너지 절약화가 가능합니다. 또한 건조 조건에서 마모 분말의 발생을 억제합니다.
플라스틱모듈러체인 곡선 반송용(WTU3015T-K형)의 추천 업계/용도 예

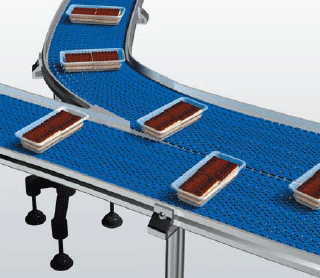

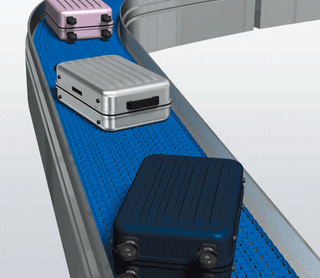

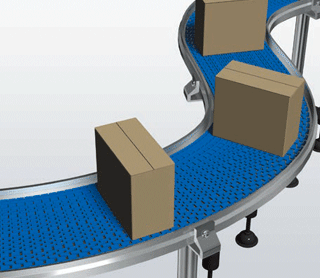

물류 산업
제빵 산업
제캔 산업

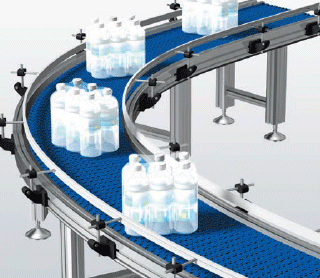

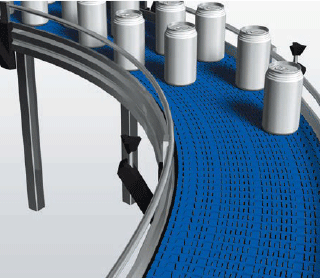

음료 산업
- 주) 스피드, 반송물, 중량, 환경, 용도 등에 따라 사용할 수 없는 경우가 있습니다. 그 외의 용도・조건이 있으면 당사에 문의해 주십시오.
