기술자료 타이밍 벨트 타이밍 풀리

취급 설명 (록풀리 ^​ S 타입 · S 타입 도금 사양)

설치

• 1) S타입 사양의 경우
  축 표면의 쓰레기를 닦아내고 오일이나 그리스를 얇게 바르십시오. (몰리브덴계의 감마제를 함유한 것은 사용 불가합니다.)
  슬리브의 조임 볼트를 빼내고 풀리와 슬리브 접촉면을 깨끗이 닦아 오일 또는 그리스를 바르십시오.
  또한 체결 볼트의 나사부 및 좌부에도 바르십시오. 오일 또는 그리스를 바르면 안정된 볼트 체결력을 얻을 수 있으므로 반드시 도포해 주십시오.
  도포하지 않으면 전달 토크 부족이나 볼트 풀림의 원인이 됩니다.
• 2) S타입 도금 사양의 경우
  축 표면의 쓰레기, 유분을 완전히 닦아주십시오. 슬리브의 조임 볼트를 빼내고 풀리와 슬리브 접촉면을 깨끗이 닦으십시오.
  오일이나 그리스를 도포할 필요가 없으므로 사용하지 마십시오.
  또한 오일 또는 그리스 도포와 같은 효과를 얻을 수 있도록 미리 볼트에 특수 코팅을하고 있으므로 도포하지 마십시오.
• 3) 체결 볼트를 가볍게 조여 슬리브를 임시 조립 상태로 하십시오.
• 4) 3)에서 임시 조립한 록풀리를 제자리에 가볍게 손으로 밀어 주십시오.

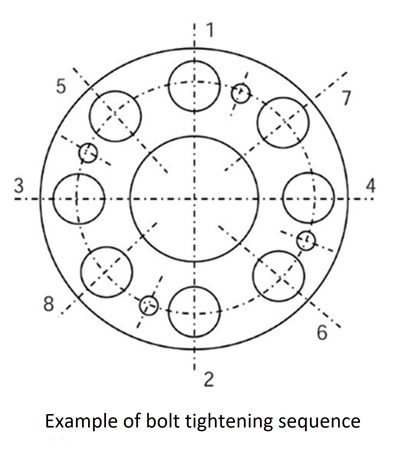

• 5) 정격 체결 토크 M _A의 1/4로 볼트를 대각선상의 순서로 균등하게 체결해 주십시오.
• 6) 체결 토크를 M _A의 1/2까지 올려 5)와 같이 체결해 주십시오.
• 7) 체결토크를 정격치까지 올려 5), 6)과 같이 체결해 주십시오.
• 8) 정격 체결 토크로 모든 체결 볼트를 원주 방향으로 순차적으로 체결해 주십시오. 또한 이것을 여러 번 반복하십시오.
  모든 체결 볼트가 정격 체결 토크로 완전히 조이면 설치 완료입니다.

설치 시 주의

• ・체결 볼트의 체결에는 반드시 토크 렌치를 사용해 주십시오. 체결요령이나 체결토크 M _A를 지켜 체결해 주십시오. 토크 렌치 이외의 렌치 사용이나 손 체결에 의한 작업은 부정확하고, 슬립이나 변형 등의 사고의 원인이 됩니다.
• ・체결 토크 이상의 토크에서의 볼트 체결은 볼트 파손의 원인이 됩니다. 또한 체결 토크 이하에서의 체결은 볼트의 풀림의 원인이 되므로 정규 체결 토크 M _A로 반드시 체결해 주십시오.
• ・체결 볼트는 본 제품에 구비되어 있는 이외의 볼트를 절대로 사용하지 마십시오. 볼트의 파손 등 사고의 원인이 됩니다. 분실・교체등에 의해, 새롭게 볼트가 필요한 경우는 당사에 연락해 주십시오.

제거

• 1) 풀리와 축에 토크 등의 하중이 걸려 있지 않은 것을 확인한 후, 체결 볼트를 순차적으로 풀어 빼냅니다.
• 2) 빼낸 볼트를 제거용 나사 구멍에 넣고 균등하게 조여 가면 잠금 상태가 해제됩니다.

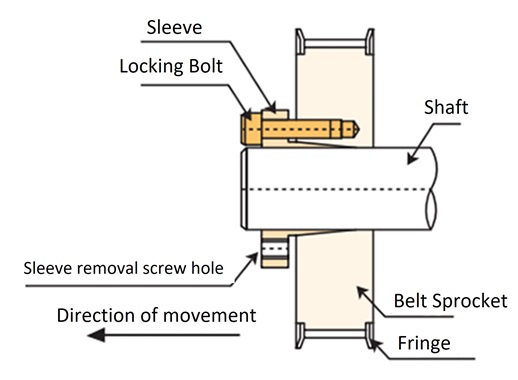

볼트 체결 시 풀리 이동

Lock 시리즈 S타입을 설치한 경우, 초기 고정에서 최종 체결에 이르기까지 풀리는 축방향으로 0.5mm~1.0mm 이동합니다.

그러므로 마음을 내릴 때 미리 풀리 이동량은 예상하여 설치해 주십시오.

풀리 이동 방향은 오른쪽 그림을 참조하십시오.

일반 주의사항

• 1) 허용 전달 토크 : 부하 토크는 서비스 요소 곱한 최대 발생 토크가 반드시 전달 토크 이하가 되도록 선정해 주십시오.
• 2) 축경 공차 및 표면 조도: 축경 공차 h8, 축 표면 조도는 Ra 3.2로 하십시오.
• 3) 키홈 부착축, D형축에 설치
  모터축 등과 같이 이미 키홈을 가공하고 있는 축 혹은 D형축에 설치하는 경우 허용 전달 토크는 10% 감소합니다.
• 4) 봉제봉강에의 설치
  기계적 성질을 보증된 봉제봉강(인발재 치수 허용 직경 8급~10급)에 설치하는 경우는 허용 전달 토크는 10% 감소합니다.
• 5) 축재는 S35C 이상의 중실축재로 사용해 주십시오.
• 6) 사용온도범위：-15℃～80℃(알루미늄：0℃～50℃)
• 7) 볼트를 체결할 때는 반드시 토크 렌치를 사용해 주십시오.
  (토크 렌치는 사용하는 토크 렌치의 취급설명서에 따라 올바르게 사용하십시오.)

[도금 없음 알루미늄] 볼트와 체결 토크 M _A

슬리브 프레임 번호	볼트 사이즈	볼트 체결 토크 N·m{kgf·m}
S1	M4x16	4.2 {0.43}
S2	M5x18	8.3 {0.85}
S3, S4	M5x20
S5	M5x22
S6	M6x25	16.8 {1.71}
S7	M8x30	40.5 {4.13}

[도금 사양] 볼트와 체결 토크 M _A

슬리브 프레임 번호	볼트 사이즈	볼트 체결 토크 N·m{kgf·m}
S1	M4x16	3.4 {0.35}
S2, S3, S4	M5x20	6.8 {0.69}
S5	M5x25
S6	M6x25	13.6 {1.39}
S7	M8x30	32.8 {3.35}
