기술자료 타이밍 벨트 타이밍 풀리

취급 설명(록풀리 ​ C 타입)

취급설명

설치

  • 1) 축 표면에 쓰레기, 얼룩 등이 있으면 천 등으로 깨끗이 닦아주십시오. 풀리 허브 및 클램프 칼라의 접촉면도 쓰레기·얼룩 등이 있으면 깨끗이 닦아내 주십시오.
  • 2) 체결 볼트의 좌면 및 나사면에는 미리 고형 윤활제를 도포하고 있으므로, 닦아내거나 오일 또는 그리스 도포 등은 실시하지 않도록 하십시오.

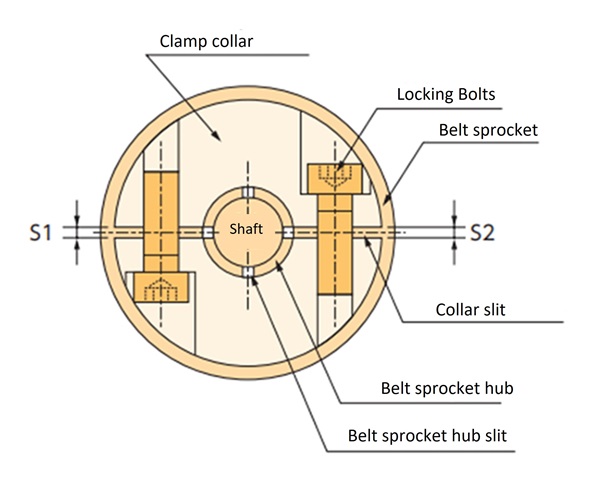

  • 3) 풀리의 허브부에 슬릿이 4개소 설치되어 있는 것에 대해서는, 클램프 칼라는 그 슬릿부와 칼라의 슬릿부가 거의 같은 위치가 되도록 세트해 주십시오.
  • 4)위치결정을 확인하면 좌우의 볼트를 정규의 체결토크(아래 표에 나타내는 볼트 체결토크 M A)의 1/2 정도로 교대로 체결해 주십시오. 그 때, 좌우의 칼라 슬릿의 건 S1, S2가 육안으로 거의 균일하게 되도록 조정하면서 체결을 실시해 주십시오.
  • 5) 정규 체결 토크 M A로 좌우 볼트를 번갈아 조입니다. 볼트가 회전하지 않게 되면 설치는 완료입니다.
설치

설치 시 주의

  • ・체결 볼트의 체결에는 반드시 토크 렌치를 사용해 주십시오. 체결요령이나 체결토크 M A를 지켜 체결해 주십시오. 토크 렌치 이외의 사용이나 손 체결에 의한 작업은 부정확하고, 슬립이나 변형 등의 사고의 원인이 됩니다.
  • ・정규의 체결 토크 이상의 볼트의 체결은 볼트의 파손의 원인이 됩니다. 또 정규의 체결토크 이하에서의 볼트의 체결은 볼트의 풀림의 원인이 됩니다. 볼트의 체결은 반드시 정규의 체결 토크 M A를 지켜 주십시오.
  • ・체결 볼트는 본 제품에 구비되어 있는 이외의 볼트를 절대로 사용하지 마십시오. 볼트의 파손 등 사고의 원인이 됩니다. 분실・교체등에 의해, 새롭게 볼트가 필요한 경우는 당사에 연락해 주십시오.
  • ・축경 공차 및 표면 조도: 축경의 공차 h8, 축 표면 조도는 Ra 3.2로 하여 주십시오.

표 1 볼트 체결 토크 일람표

클램프 컬러 프레임 번호 볼트 사이즈 볼트 체결 토크 M A
C1, C2 M4 3.8N・m 0.39kgf・m
C3, C4, C5 M5 7.5N・m 0.77kgf・m
C6 M6 12.6N・m 1.3kgf・m

제거

풀리와 축에 토크나 스러스트 등의 하중이 걸리지 않았는지 확인한 후, 좌우의 볼트를 풀어 제거해 주십시오.
