기술자료 타이밍 벨트 / 타이밍 풀리 선정
타이밍 벨트 임시 선정표
PX 벨트 / PX 벨트 RC사양

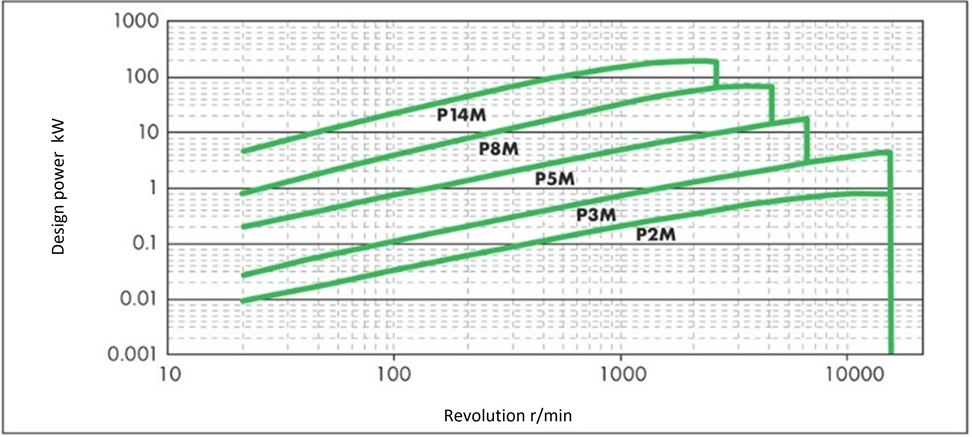

기준 전동 용량

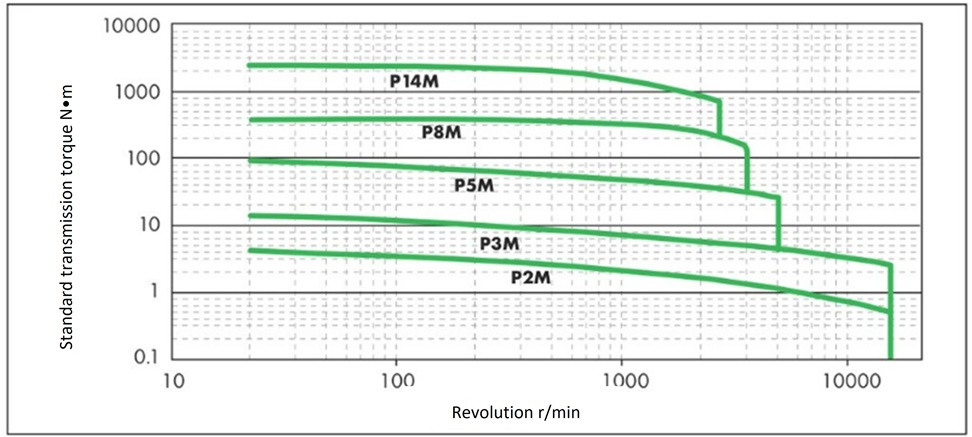

기준 전동 토크
가선정표의 대상폭
| 벨트 종류 | 대상 벨트 | 대상 최대 폭 [mm] |
|---|---|---|
| PX 벨트 / PX 벨트 RC사양 |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
※표준품의 최대폭에 대한 표가 됩니다.
울트라 PX 벨트 HC사양

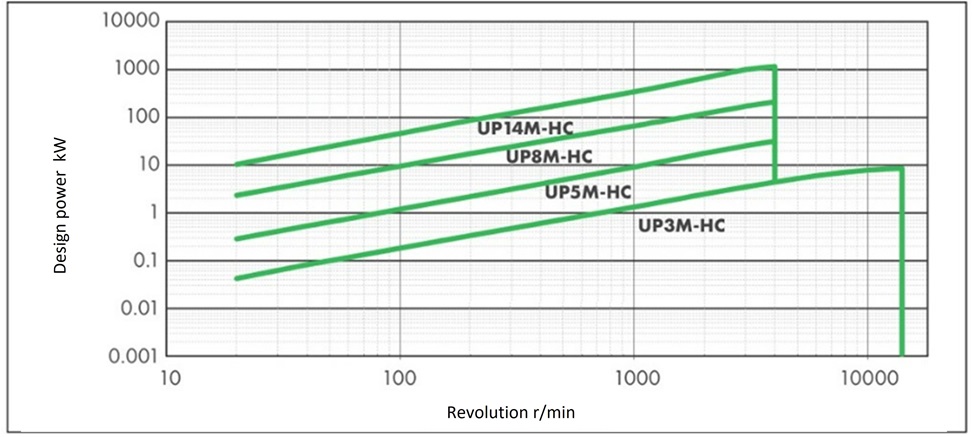

기준 전동 용량

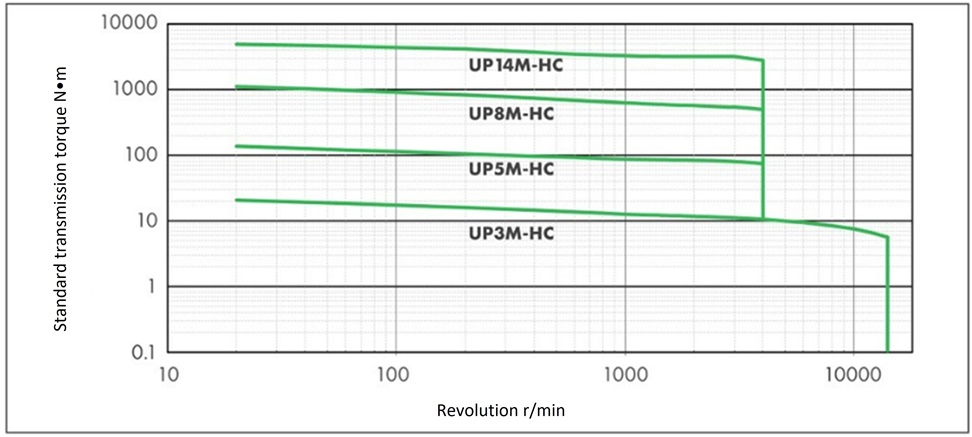

기준 전동 토크
가선정표의 대상폭
| 벨트 종류 | 대상 벨트 | 대상 최대 폭 [mm] |
|---|---|---|
| 울트라 PX 벨트 HC사양 |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
※표준품의 최대폭에 대한 표가 됩니다.
울트라 PX 벨트 HA 사양(내유/내수 사양)

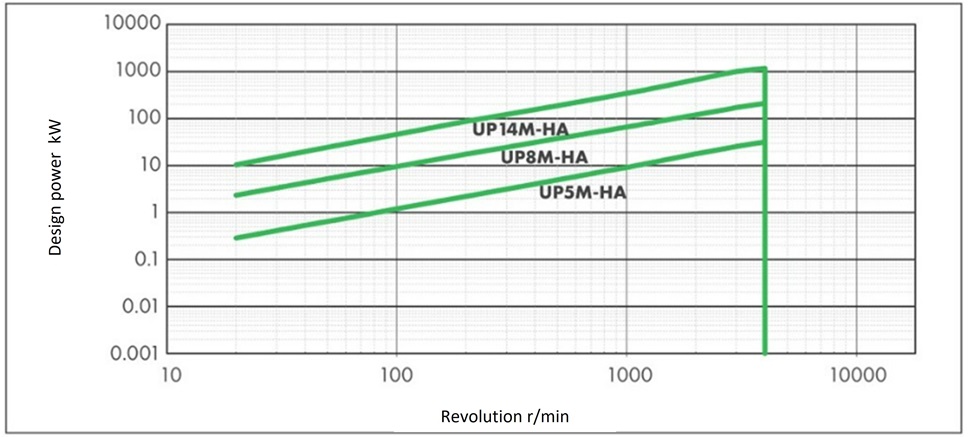

기준 전동 용량
기준 전동 토크
가선정표의 대상폭
| 벨트 종류 | 대상 벨트 | 대상 최대 폭 [mm] |
|---|---|---|
| 울트라 PX 벨트 HA 사양 (내유/내수 사양) |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
※표준품의 최대폭에 대한 표가 됩니다.
울트라 PX 벨트 HY사양
기준 전동 용량

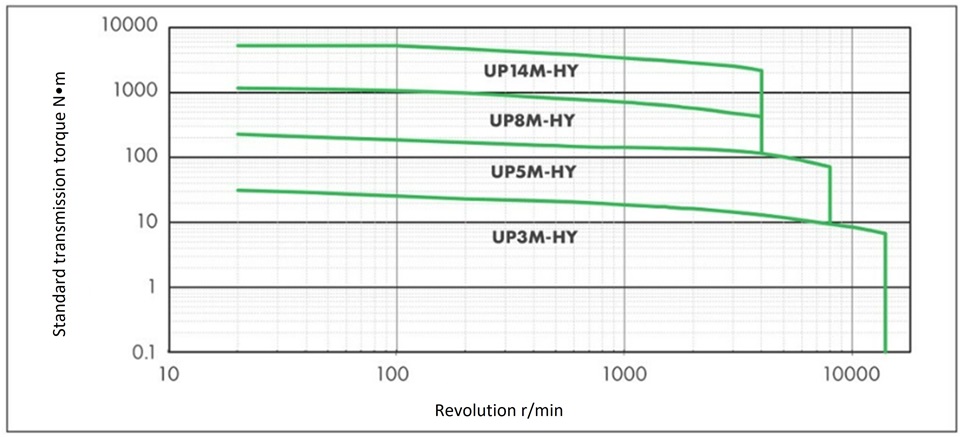

기준 전동 토크
가선정표의 대상폭
| 벨트 종류 | 대상 벨트 | 대상 최대 폭 [mm] |
|---|---|---|
| 울트라 PX 벨트 HY사양 |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
※표준품의 최대폭에 대한 표가 됩니다.
