기술자료 소형 컨베이어 체인 스프로킷 취급
설치
1. 스프로킷 설치
스프로킷의 설치의 양부는 컨베이어의 부드러운 운행에 큰 영향을 주어 어태치먼트 부착 소형 컨베이어 체인의 수명을 좌우합니다.
설치는 하기 요령으로 올바르게 실시해 주십시오.
(1)수준기로 축의 수평도를 냅니다.
정확도는 ±1300 이내로 조정합니다.
그림 1. 축의 수평도
(2) 축의 평행도를 나타냅니다.
정확도는 A LL이 ± 1100이내로 조정됩니다.
(3) 한 쌍의 스프로킷의 차이를 수정합니다.
- 축간 거리 1m까지: 1mm 이내
- 축간 거리 1m~10m：축간 거리(mm)1000 이내
- 축간 거리 10m 이상: 10mm 이내
그림 3. 스프로킷의 차이
(4) (1) ~ (3)의 조정 후, 스프로킷을 키, 쯔바키 파워록 등으로 축에 고정합니다.
병렬 사용의 스프로킷은 축심상의 2개의 치아가 동위상이 되도록 고정합니다.
2. 배려
체인 컨베이어는 체인이 안내 레일을 따라 주행하기 때문에, 레일은 특히 공작 정밀도를 높이는 것과 동시에, 배려를 정확하게 할 필요가 있습니다.
수직 버킷 엘리베이터처럼 안내 레일이 없는 경우, 컨베이어의 중심이 정확하지 않으면 체인이 사행하여 체인의 수명에 큰 영향을 미칩니다.
3. 레일
일반적으로 레일의 마모는 체인의 마모보다 빨리 발생합니다.
레일 재질은 체인 재질과의 조합이 중요합니다만, 일반적으로는 일반 구조용 압연 강재(SS400)나 플라스틱재(초고분자량 폴리에틸렌)를 추천합니다.
- (1)마모는 다양한 요인(부식, 윤활, 부하 속도, 가동 시간 등)이 있어 복잡합니다. 정확하게 체인 수명과 레일 재료의 관계를 추정하는 것은 어렵습니다.
- (2) 체인 수명은 레일과의 조합에 좌우됩니다. 신설의 경우는 체인보다 레일재의 경도를 약간 낮은 것으로 하여 마모 상태를 확인합니다. 레일재 표면이 매끄럽게 마무리되는 정도가 좋을 것입니다.
- (3) 재질의 결정은 사용 조건을 고려하십시오. 충격이 가해지거나 특수한 분위기에서는 플라스틱을 사용할 수 없는 경우가 있습니다.
- (4) 운전 전의 레일에 관한 주의
- 1. 레일의 이음부는 매끄럽게 하고, 가장자리를 제외하고, 단차, 틈이 없어진다. (그림 4)
- 2. 용접시의 스퍼터나 스케일은 제거해 주십시오.
- 3. 시운전시는 무부하로 체인에 급유하여 체인과 레일의 상태를 확인해 주십시오.

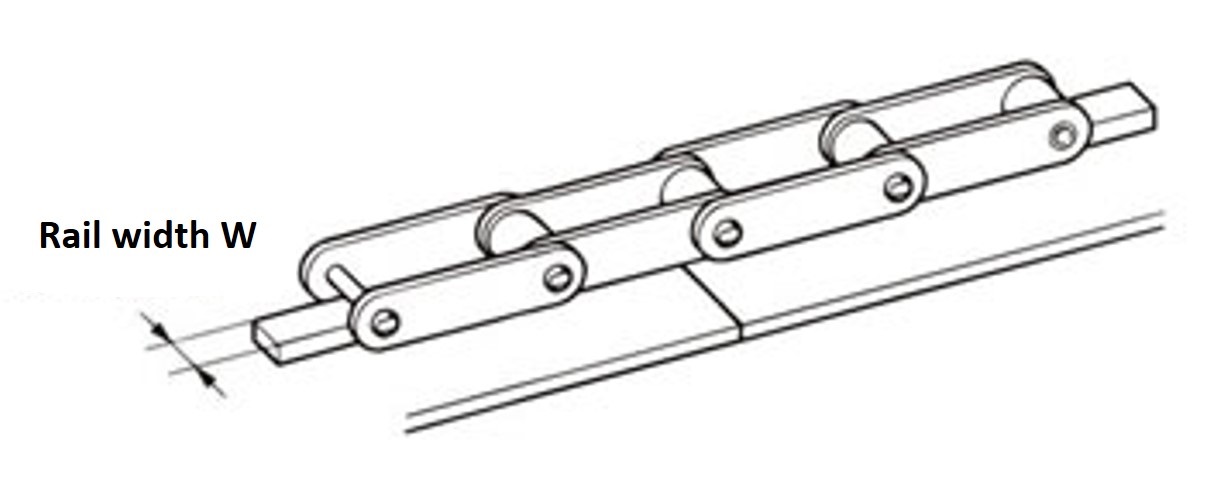

레일 폭 W: 일반적으로는 스프로킷 치폭으로 합니다.
레일의 열팽창을 고려한 스키마가 필요합니다.

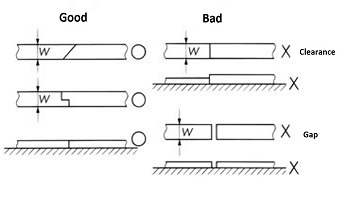

그림 4. 레일 연결
체인 출입구에는 레일에 R을 붙여 체인 운행을 부드럽게합니다.
그림 5. 체인 출입구 레일
