기술자료 대형 컨베이어 체인 스프로킷 취급

1. 설치

스프로킷의 설치의 양부는 컨베이어의 부드러운 운행에 큰 영향을 주어 컨베이어 체인의 수명을 좌우합니다. 설치는 하기 요령으로 올바르게 실시해 주십시오.

설치 정밀도는 컨베이어 체인 자체에서 본 일반적인 값입니다. 컨베이어 본체의 정밀도 상에서 제한이 있는 경우에는 이에 준하여 주십시오.

1.1 축의 설치 정밀도

1.1.1 축의 수평도

정밀도는 ±1/300의 범위로 레벨기로 조정해 주십시오.

그림 1. 축의 수평도 측정

1.1.2 축의 평행도

축의 평행도는 스케일 등을 이용하여 ±1mm로 조정해 주십시오.

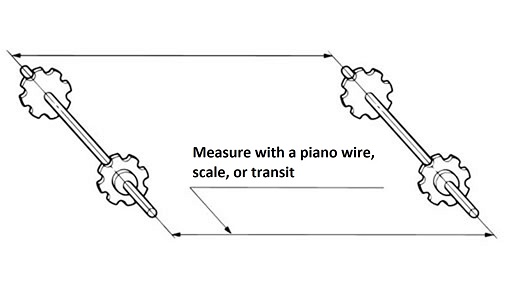

그림 2. 축의 평행도 측정

1.1.3 한 쌍의 스프로킷의 엇갈림

• ・축간 거리 1m까지일 때: ±1mm 이하
• ・축간 거리 1m~10m 미만일 때: ± 축간 거리(mm)1000 이하
• ・축간 거리 10m 이상일 때: ±10mm 이하

그림 3. 스프로킷의 엇갈림 측정

1.1.4 스프로킷 고정

올바른 위치가 정해진 스프로킷은 키 등으로 축에 고정합니다.

병렬 사용의 스프로킷은 축심에 2개 이상의 스프로킷 치아를 동위상으로 만듭니다.

병렬 사용과 지정 후, 당사에서 키 가공한 경우는 허브에 합 마크를 각인 하고 있습니다.

1.2 컨베이어 체인용 레일

• 1) 아래 그림과 같이 레일의 이음부는 원활하게 해 주십시오. 가장자리는 제거, 단차, 틈새는 없애 주십시오. )
• 2) 용접시 스퍼터나 스케일은 제거해 주십시오.
• 3) 시운전시는 무부하로 체인에 급유하여 체인과 레일의 상태를 확인해 주십시오.
• 4) 체인 출입구
  가이드 레일에 R을 붙여 체인 운행을 부드럽게합니다.

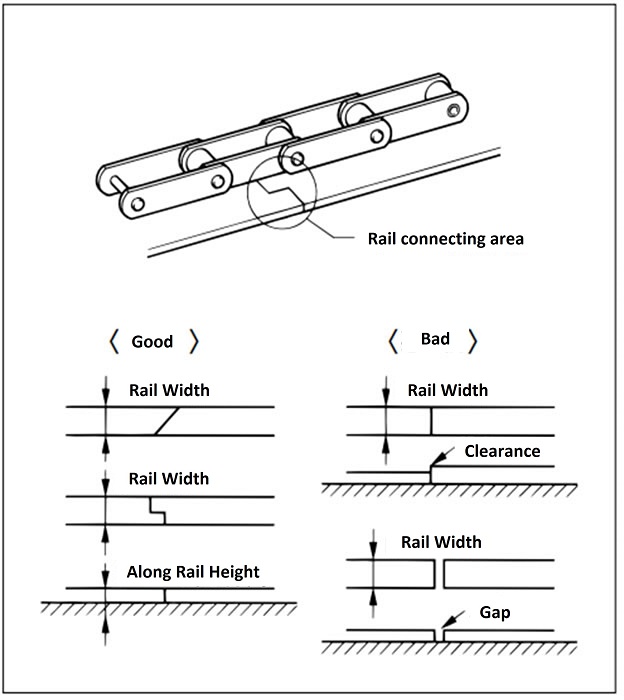

레일의 이음부

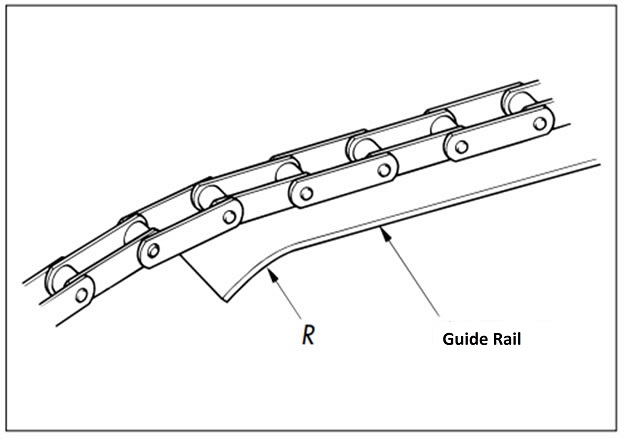

체인 출입구 가이드 레일
