기술자료 직선 작동기 짚 체인 액추에이터 하이포이드 모터 부착 표준 단자함 사양

표준 단자함 사양

  단자 치수 단자함 위치

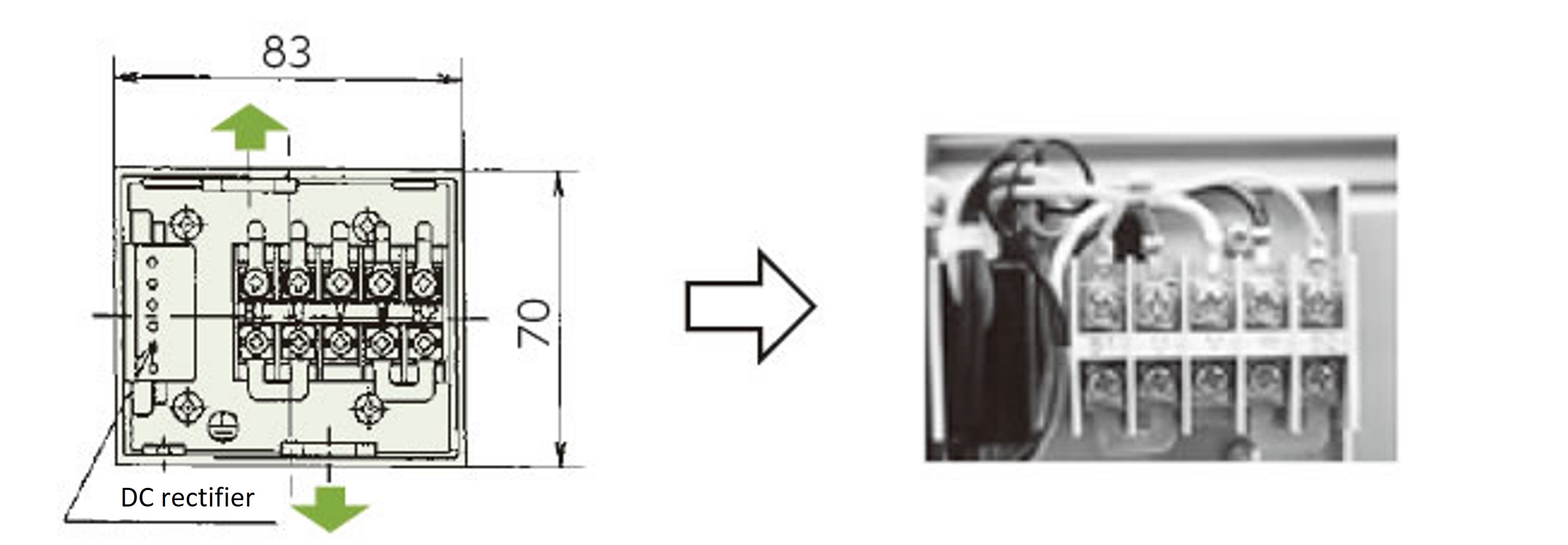

브레이크 부착 단자 치수

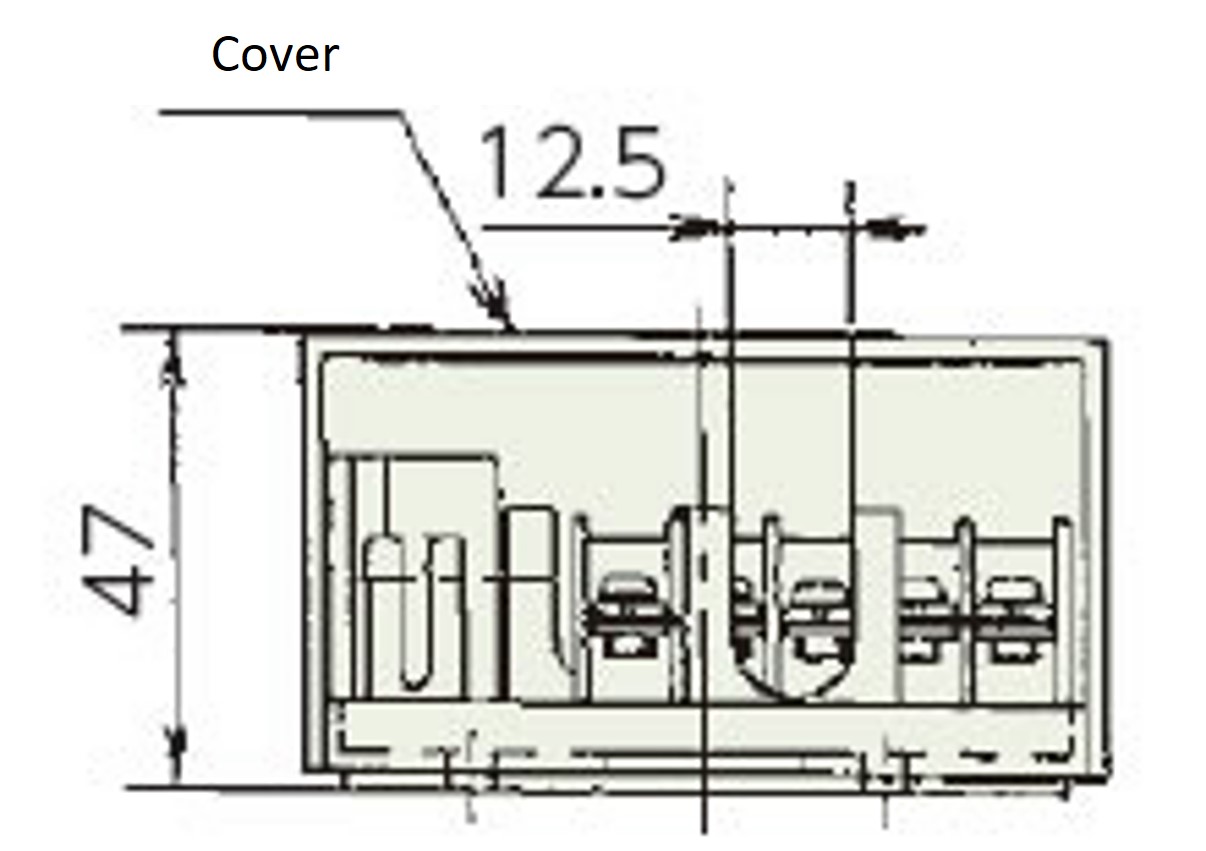

단자 치수
  • 1. 단자 나사 크기
    M3.5[체결 토크 0.8N・m{0.08kgf-m}]
  • 2. 접지 단자 나사 크기
    M4[체결 토크 1.2N・m{0.12kgf-m}]
  • 3. 단자함 출구 방향은 커버의 끼워넣기에 의해 고객이 상하를 바꿀 수 있습니다.
 단자함 위치
모터 출력 A P
0.2kW 119.5 104.5
0.4kW 119.5 104.5
