기술자료 직선 작동기 리니스피드잭 잭 허용 좌굴 하중
허용좌굴하중표
- ・압축하중에서 사용하는 경우는, 이 그래프로부터 좌굴하중에 대한 잭 프레임번호를 결정해 주십시오. 좌굴선정 그래프는 좌굴안전율 SF=4를 예상한 그래프입니다.
- (1)아래 그림 설치 상태에서 작용점간 거리 L을 선택해 주십시오. (아래 그림의 설치 상태 이외는 별도 문의해 주십시오.)
- (2) 잭 1대당 하중 W(세로축)와 작용점간 거리(가로축)의 교점에서 잭의 프레임번호를 선택해 주십시오.
- ・횡하중은 걸리지 않도록 하십시오. 오른쪽 그림의 좌굴선정 그래프에는 횡하중은 고려하지 않습니다.
- ・설치 상태로서는 나사축이 인장 하중이 되는 구조에 장치를 고안해 주면 좌굴이 없고 경제적입니다.
베이스 고정-축단 지지
베이스 고정-축단 고정
- 주)

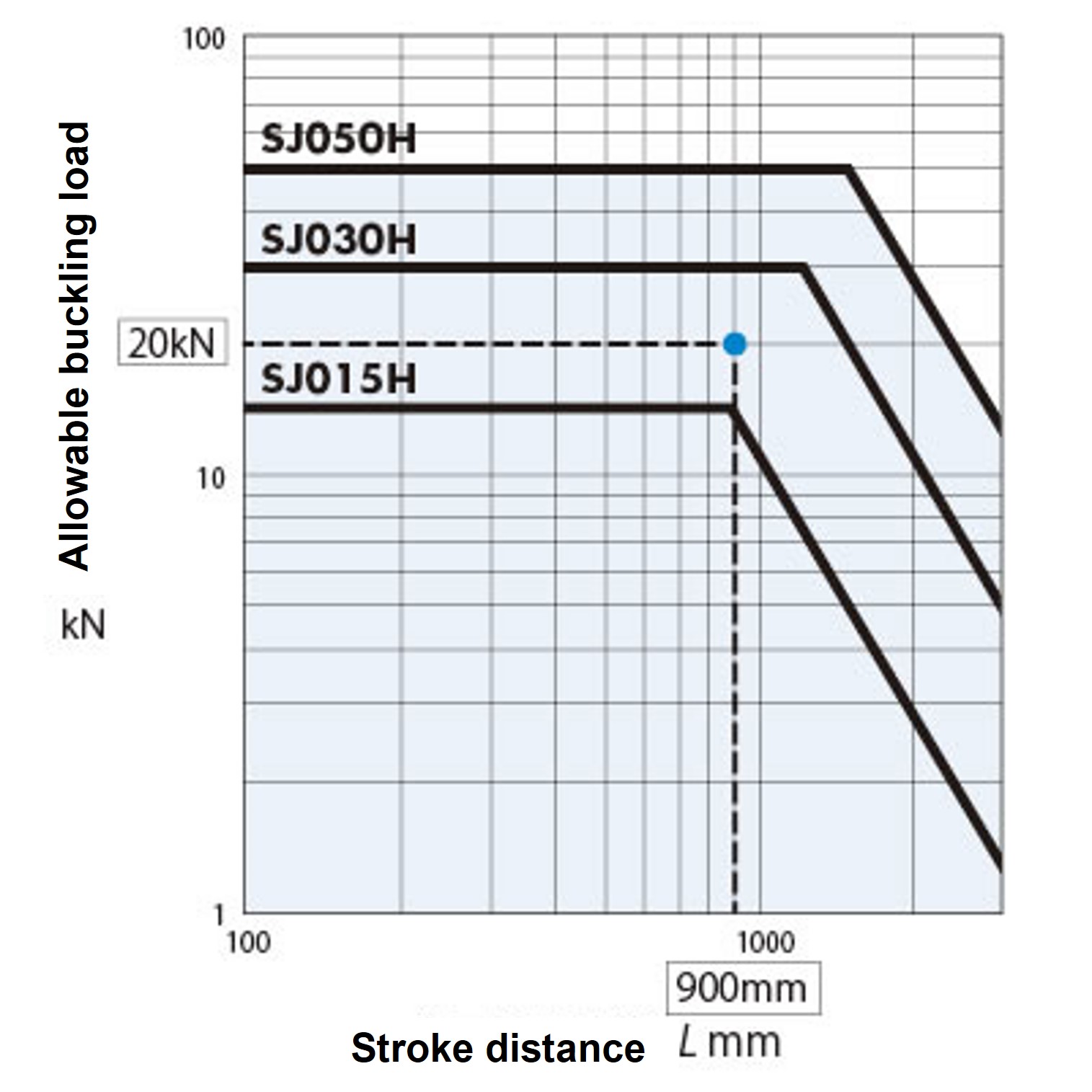

- 1. 이 그래프의 ----선은 하중 W=20kN일 때 위의 설치 상태일 때 작용점간 거리 900mm의 예를 나타냅니다.
이 그래프는 좌굴 안전율 sf=4를 예상하고 있으며, 이번 경우에는 세로축·가로축의 교점을 만족하는 잭 SJ030H를 선정할 수 있습니다. - 2. 상세한 검토가 필요한 경우는 아래의 계산식에서 확인해 주십시오.
작용점간 거리：L(설치면~부하 설치면까지의 거리)
| SJ015H | SJ030H | SJ050H | |
|---|---|---|---|
| 테이블형 선단금구 (M) | 25mm | 33mm | 33mm |
| I형 선단금구 (I) | 50mm | 75mm | 80mm |
| X 치수(MIN) | 187mm | 202mm | 236mm |
테이블형 또는 I형 선단금구를 사용하는 경우, 실제 스트로크에 첨단형상마다의 길이를 합계해 주십시오.
예) SJ030H 스트로크 500mm에서 I형 선단금구를 사용하는 경우.
500+277=777mm
주)
고객이 준비하는 선단금구를 설치하는 경우는 실제 스트로크에 X치수(MIN)와 선단금구의 길이를 합계해 주십시오. 또한, X치수에는 나사축단의 선단금구 설치용 나사 길이 32mm는 포함하고 있지 않습니다.
허용 좌굴 하중 계산식
잭의 나사축이 허용할 수 있는 좌굴 하중은 아래와 같이 계산할 수 있습니다.
PCR = m×
d2
L
2
PCR > W×Sf가 되도록 하십시오.
PCR: 허용 좌굴 하중 N
d: 나사 골짜기 바닥 직경 mm
m：지지 계수(20×10 4)
L: 작용점간 거리 주) mm
W: 잭 1대당 하중 N
Sf：좌굴 안전율(일반적으로 4)
베이스 고정-축단 지지
베이스 고정-축단 고정
| 허용 좌굴 계산 예 |
|---|
|
SJ030H-TUT8M(스트로크 800mm)을 하중(W) 24500N, PCR = 20×10 4 ×(30.7 2 /1035) 2 *L = 1002 + 33 = 1035mm ST800mm X 치수: 1002mm 테이블 선단금구: 33mm 제품 페이지에서 |
횡하중에 대해서
리니스피드잭은 축 방향 이외의 하중을 견딜 수 없습니다.

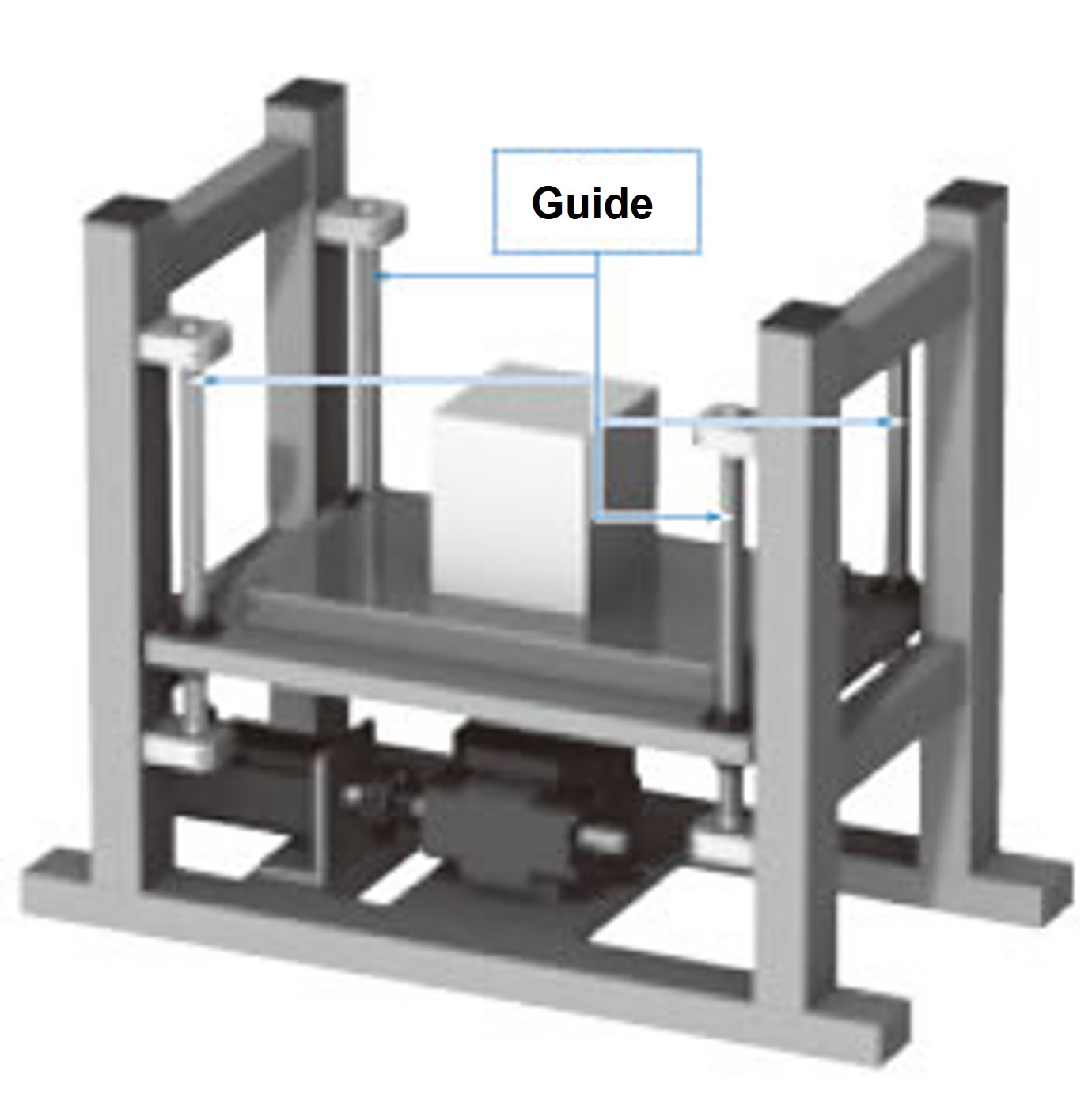

횡하중이 걸리는 경우는, 오른쪽 그림과 같이 가이드를 마련해 잭에는 직접 횡하중등이 작용하지 않도록 배려해 주십시오.
