기술자료 직선 작동기 파워실린더 선정
선정：F시리즈
요건
사용 기계 및 사용 방법
추력 또는 하중 N{kgf}
스트로크 mm
속도 mm/s
사용 빈도 기동 횟수/min
전원 전압, 주파수
선정 절차
- (1) 추력 또는 하중 N{kgf}, 스트로크 mm, 속도 mm/s를 기준으로 표준 기종에서 적용 형번을 선택해 주십시오.
- (2) 사용 빈도는 사용 허용 빈도 2회/min, 허용 부하시간률: 25%ED(5분 기준) 이하로 사용해 주십시오.
부하시간률은 5분을 기준으로 5분당 운전 시간의 비율로 합니다.
파워실린더 F 시리즈의 허용 사용 빈도는 위 표의 기동 횟수와 부하시간률을 만족하는 범위입니다. 부하시간률은 다음 식으로 나타납니다.
부하시간률 (%ED) = 1사이클의 운전시간 1사이클의 운전시간 + 휴지시간 ×100%
수명 기준
수명의 기준은 15000 왕복입니다.
※ 파워실린더를 선정되는 경우, 사용 하중(정시·동시)은 정격 추력을 넘지 않도록 안전율을 예상한 충분한 추력의 파워실린더를 선택해 주십시오.
※ 이쪽의 각 주의사항도 반드시 읽어 주세요.

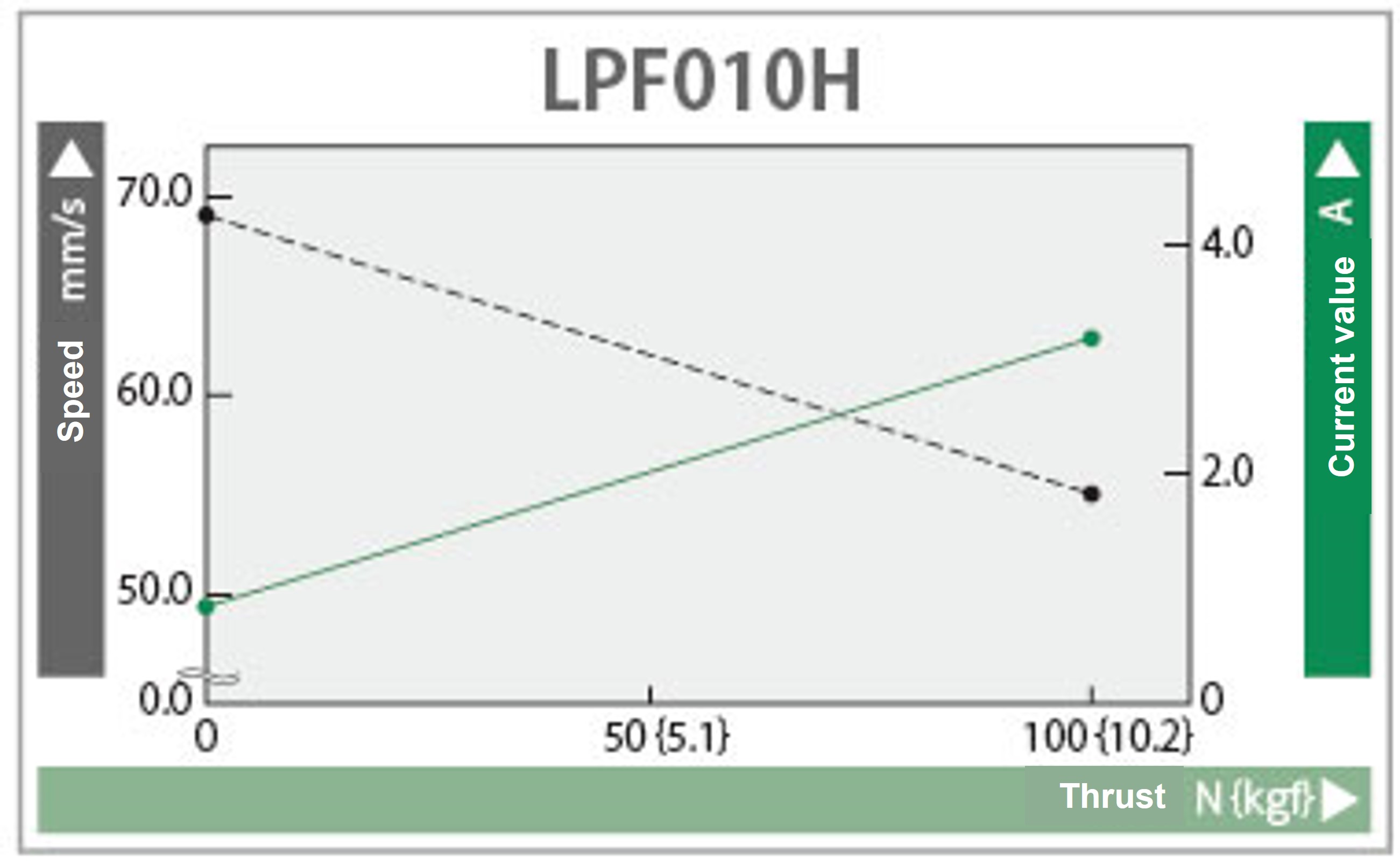

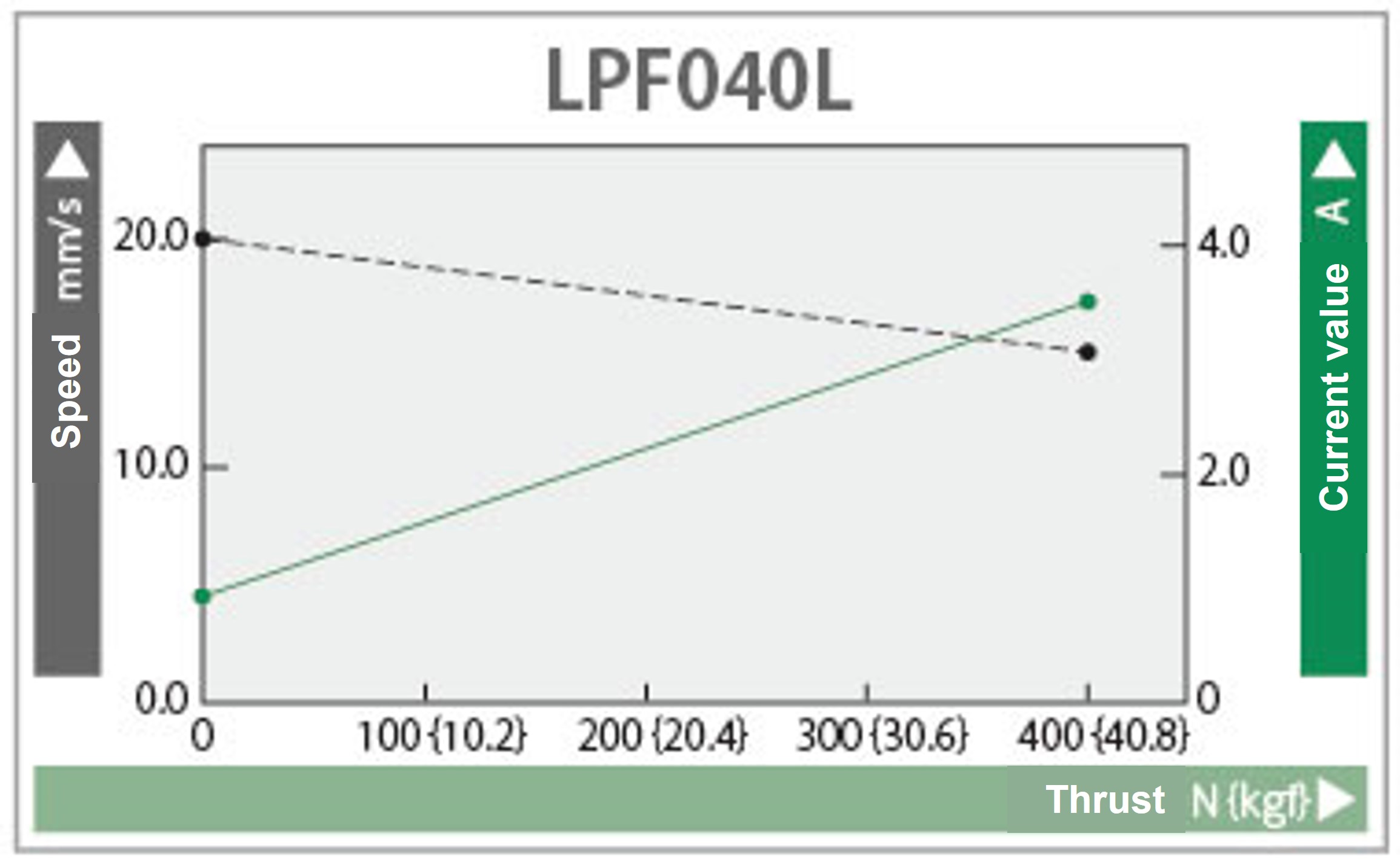

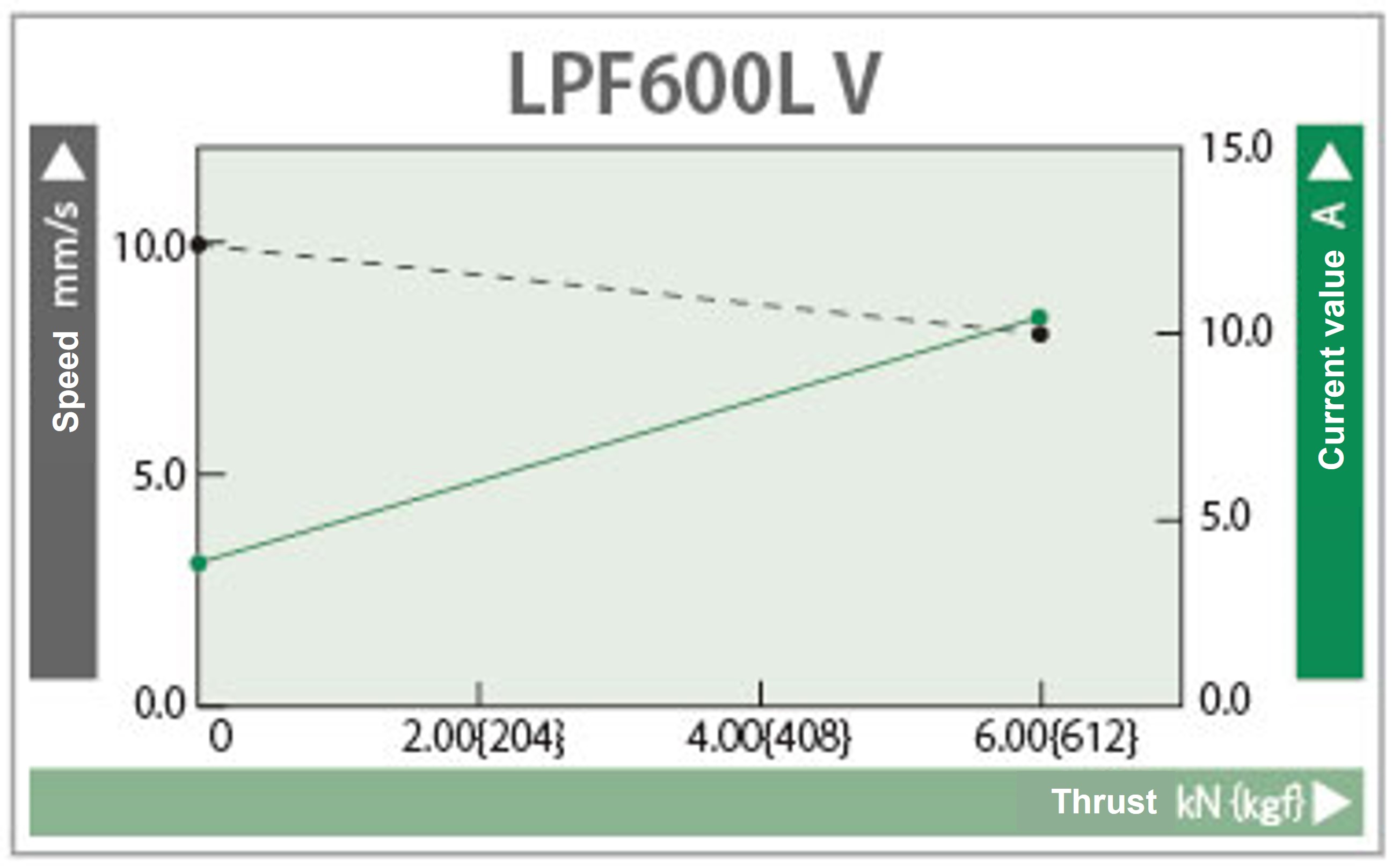

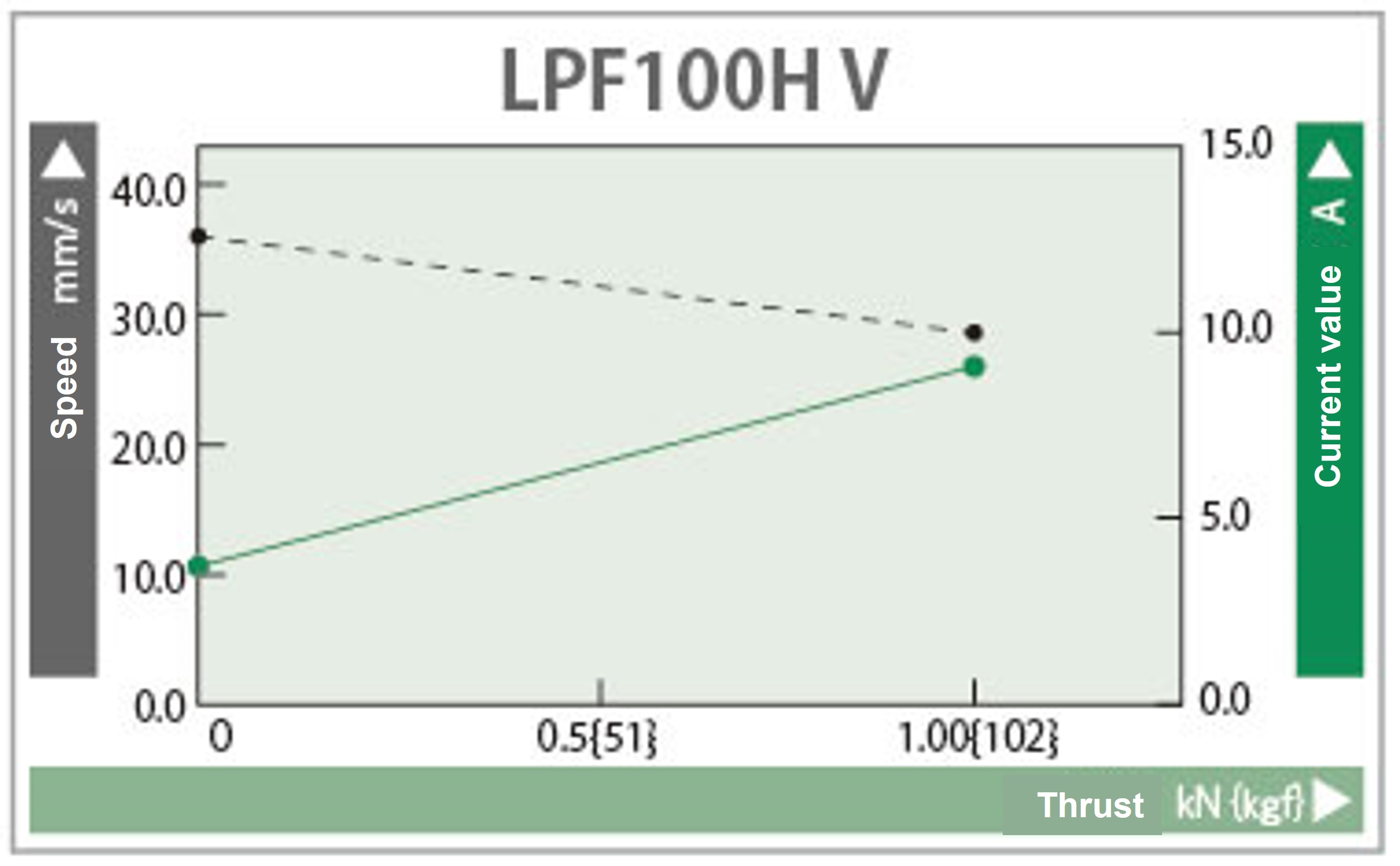

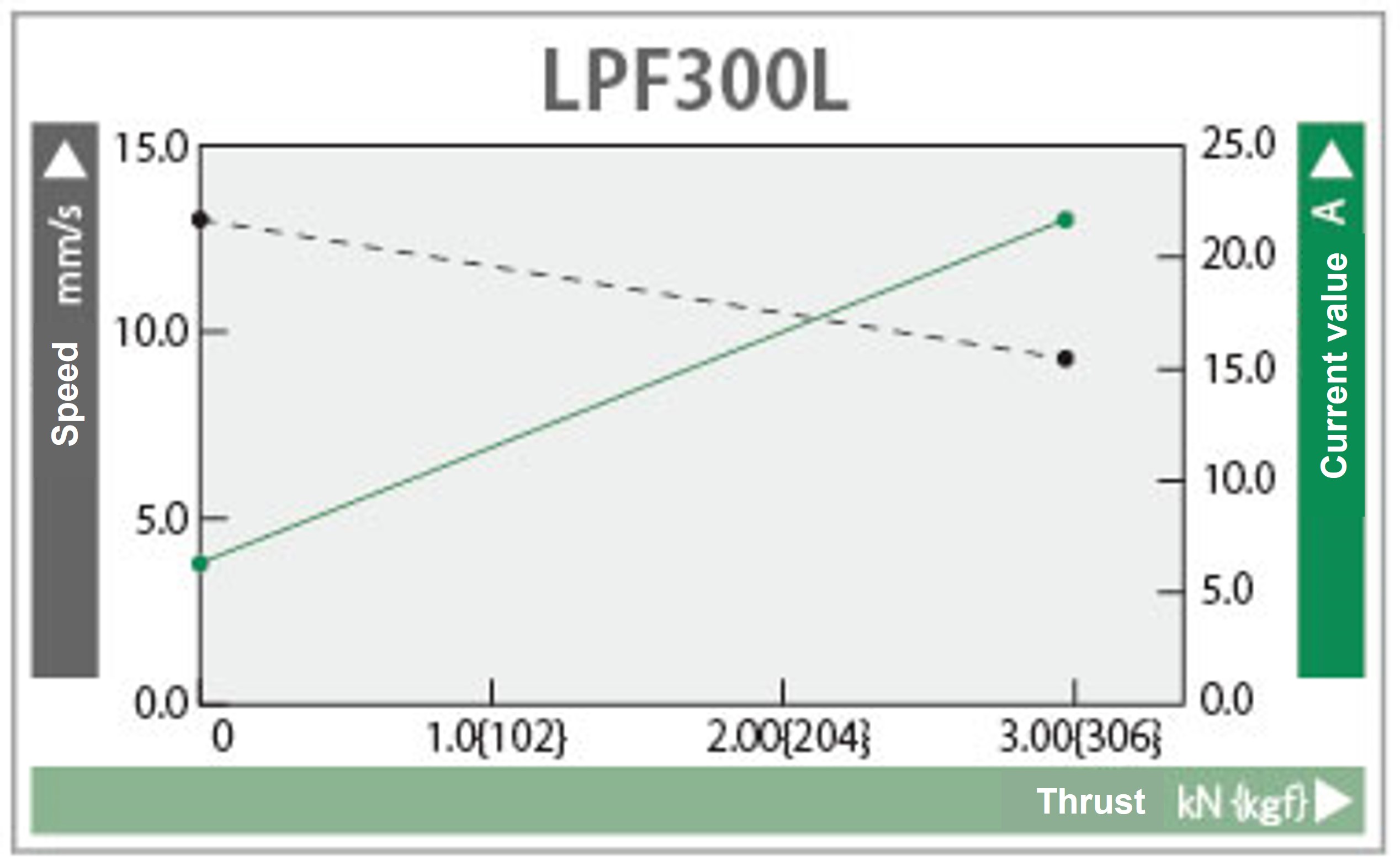

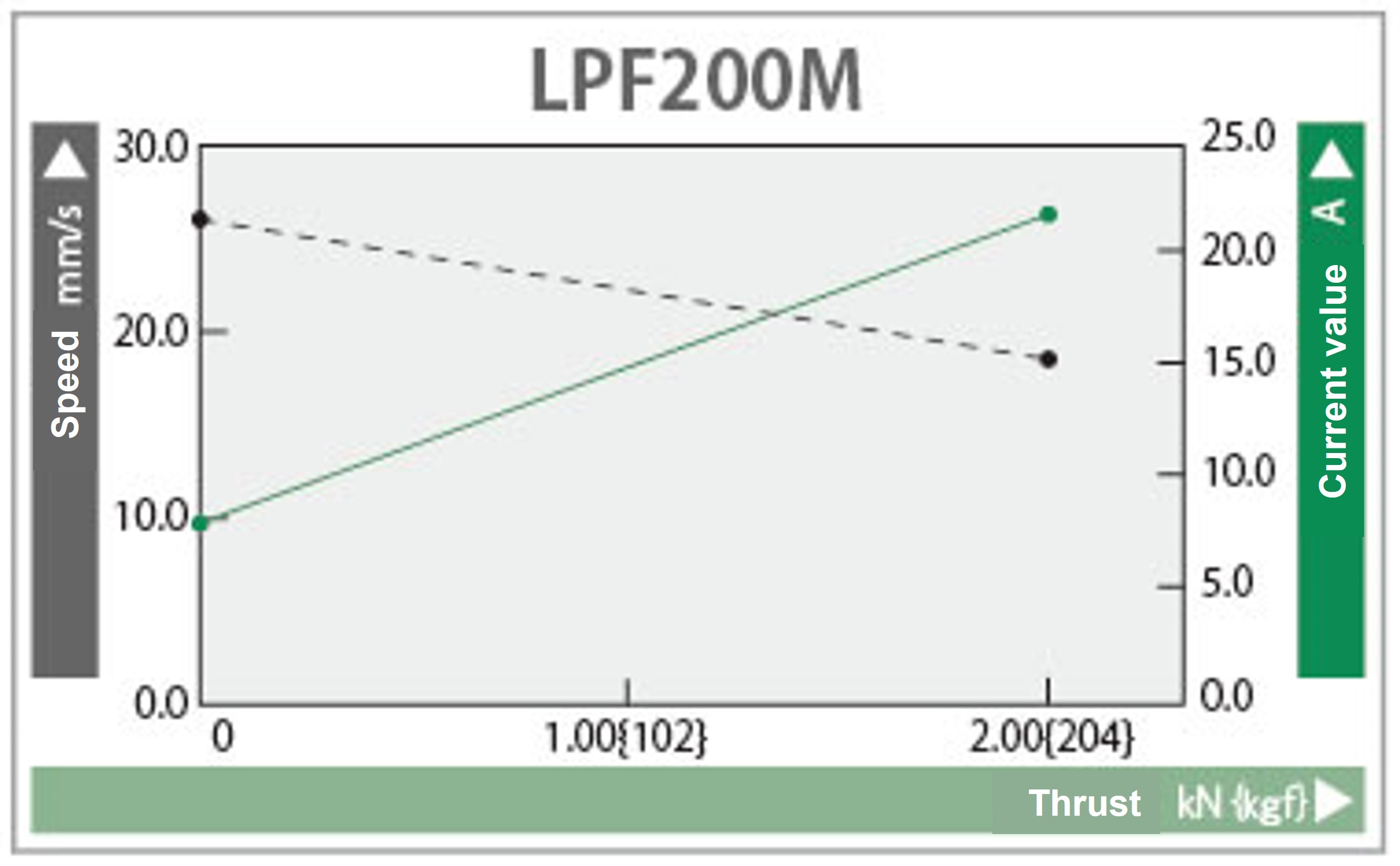

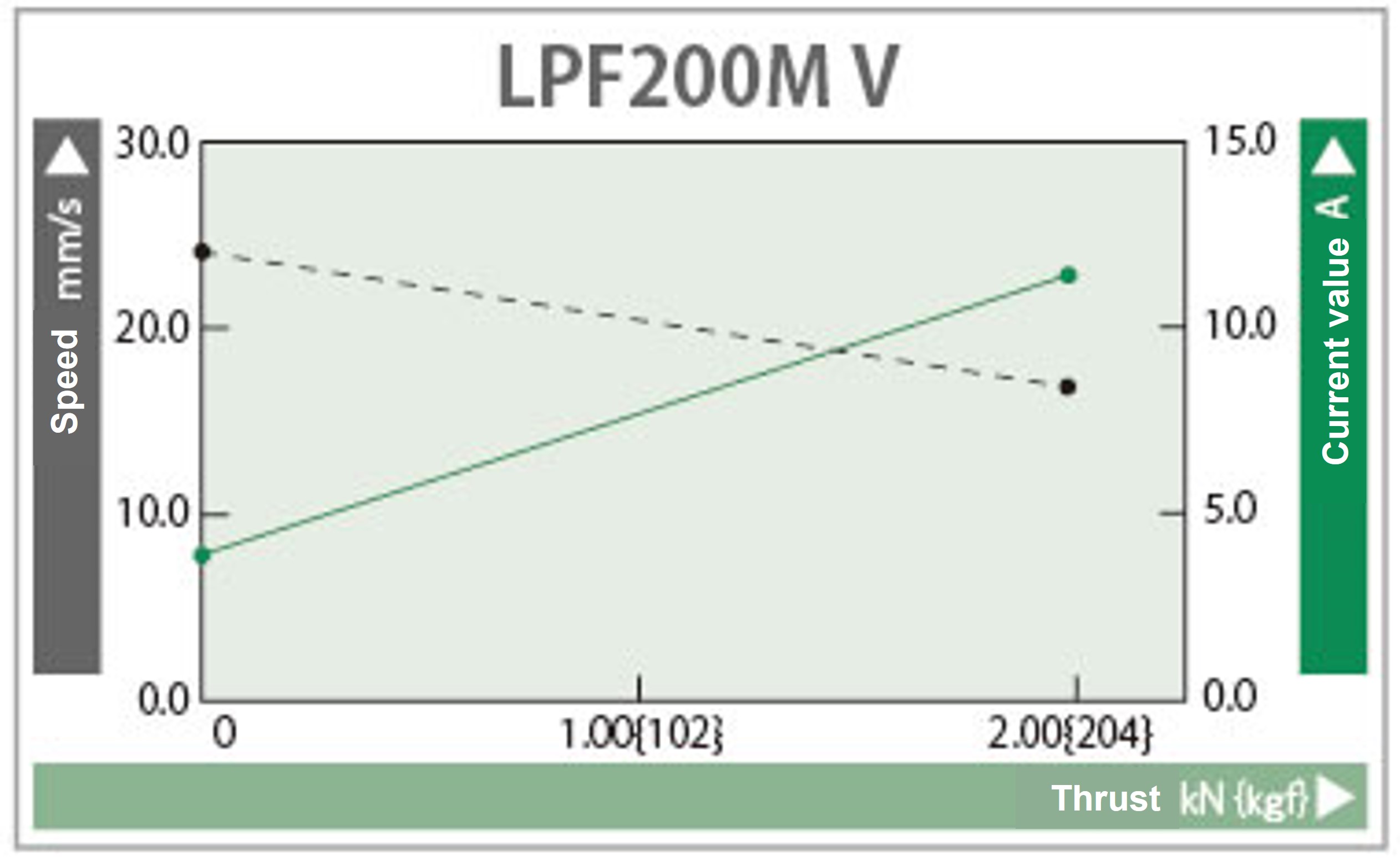

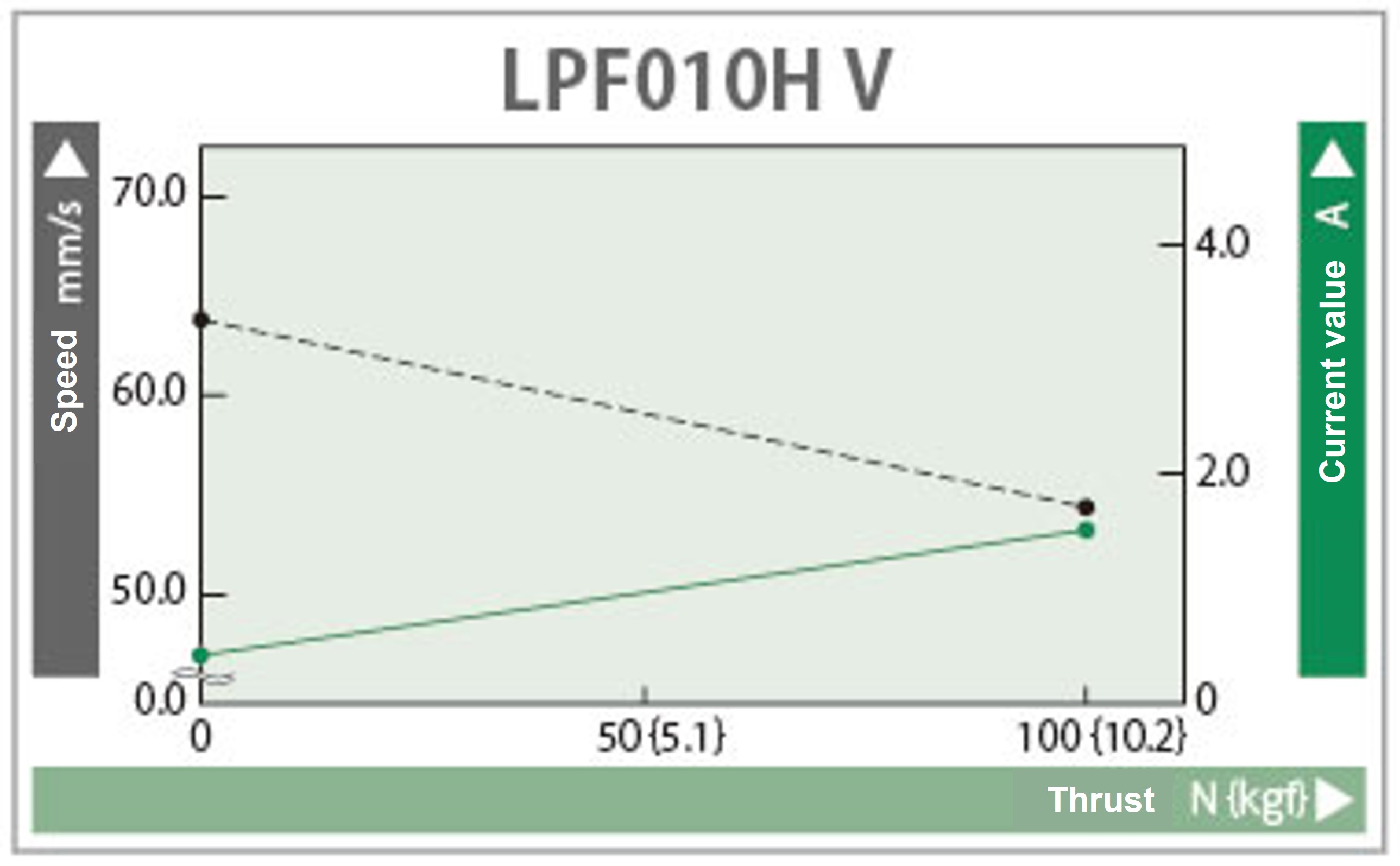

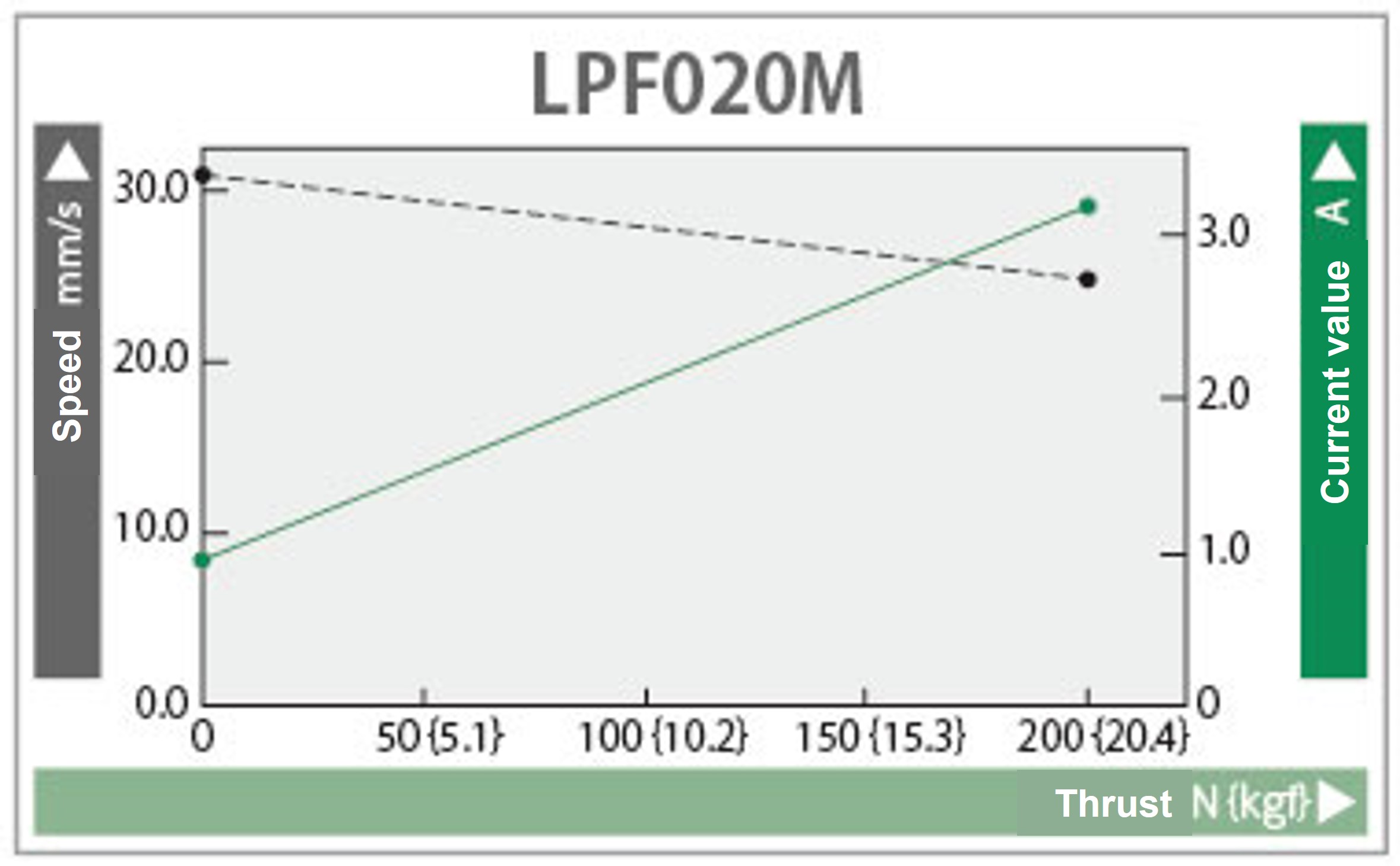

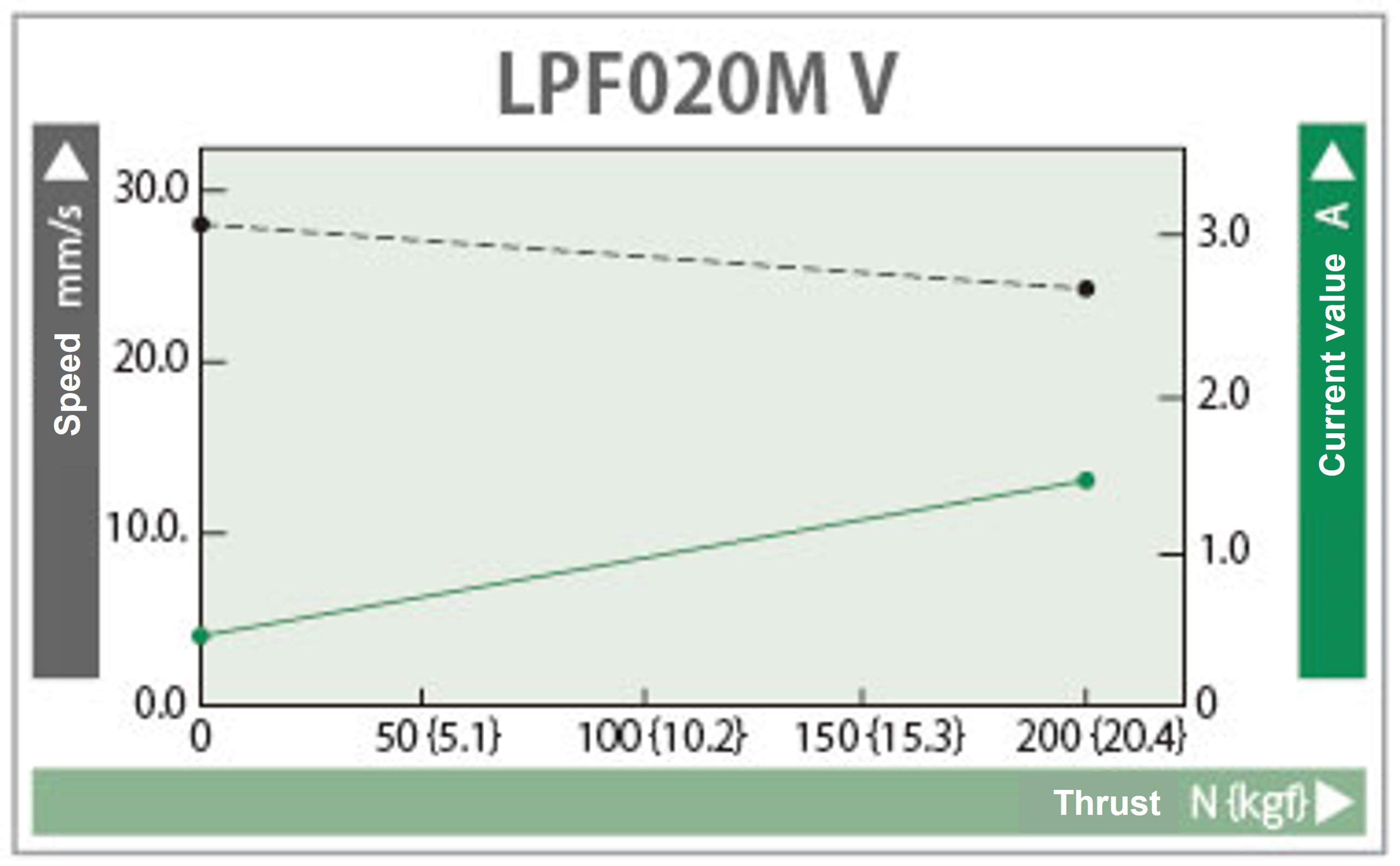

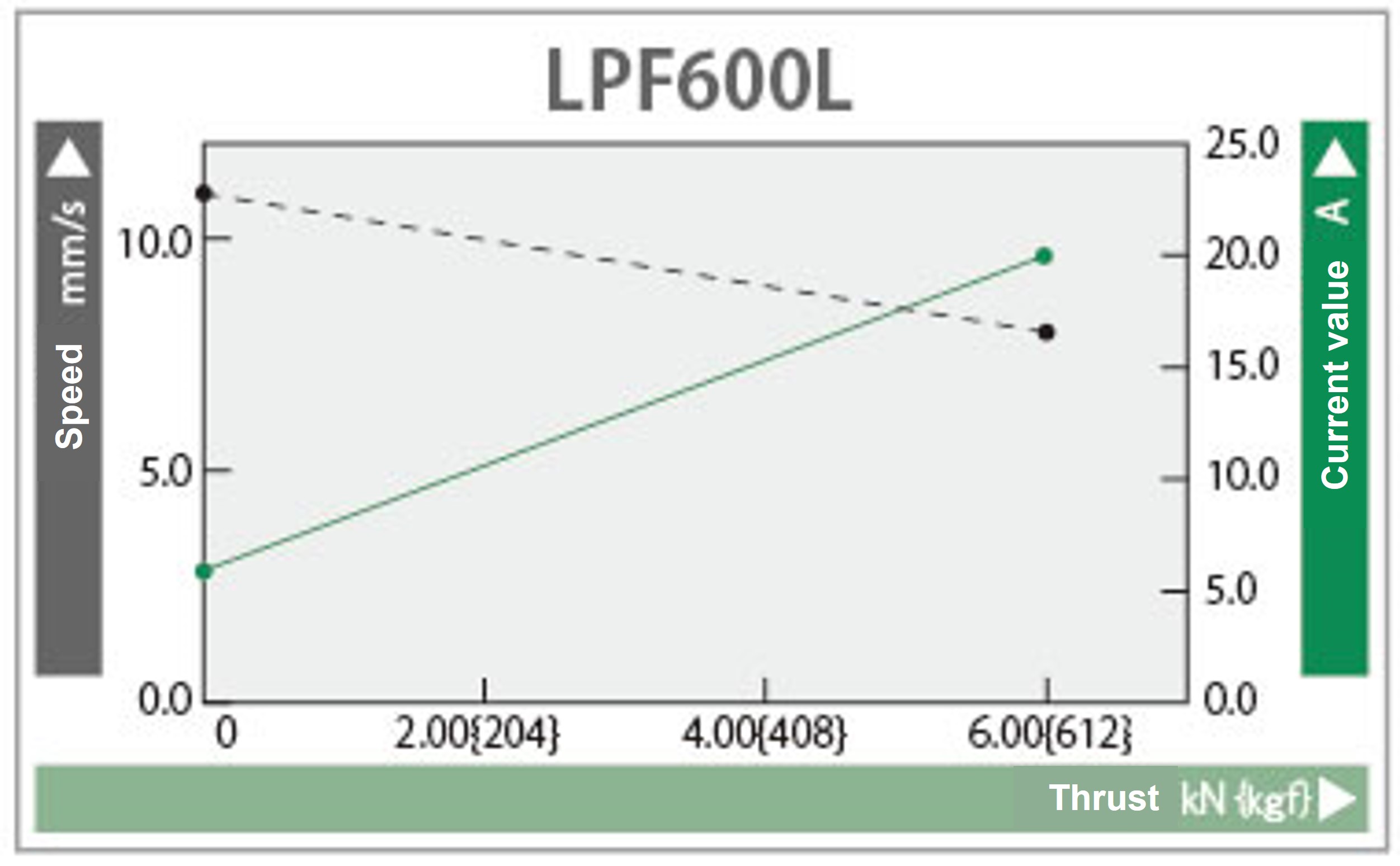

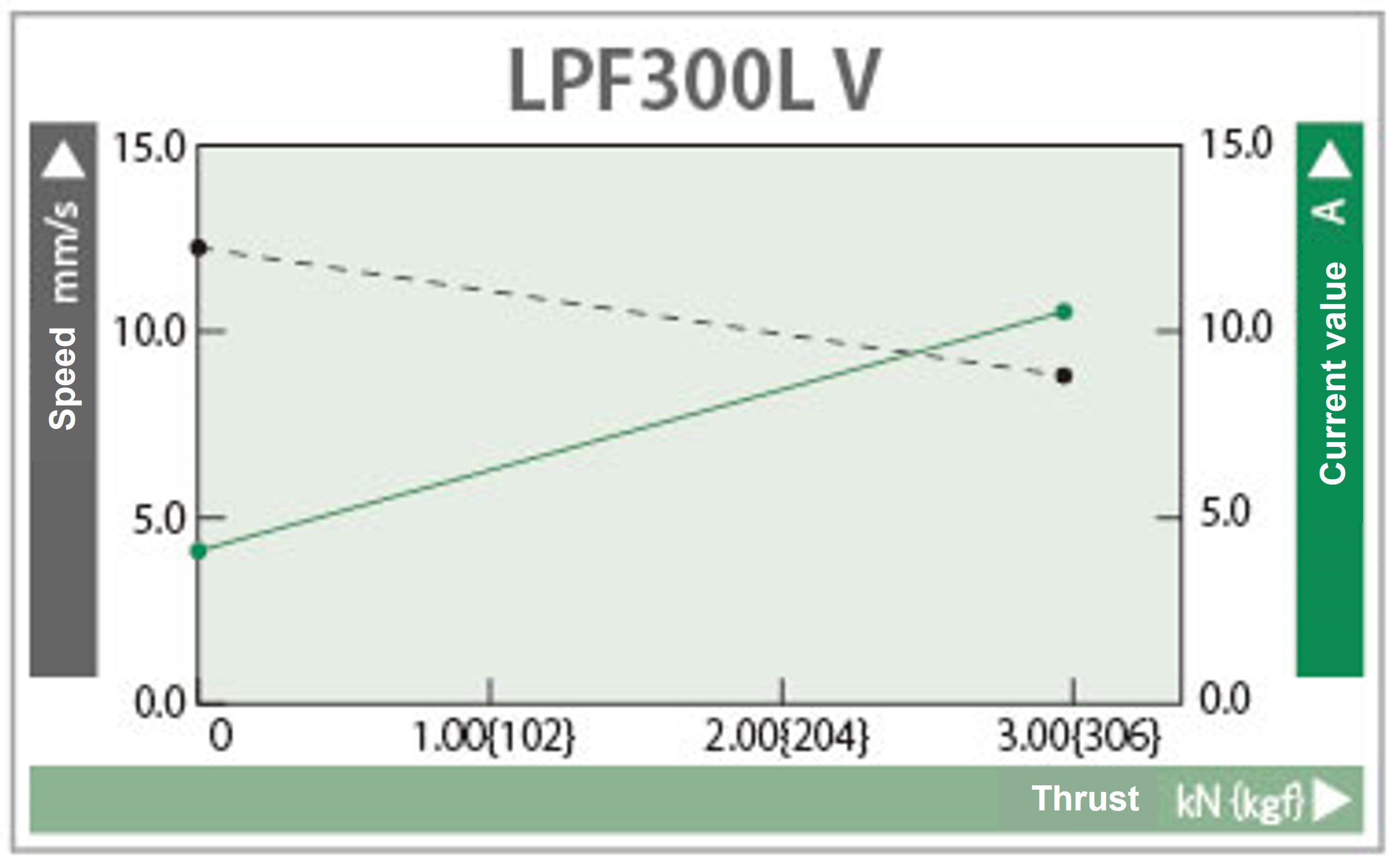

특성도
DC12V 전원
DC24V 전원
주) 그림은 기준치(전원 DC12V・24V, 주위 온도 20℃)를 나타내고 있습니다. 전원 상태·주위 온도 등에 따라 속도 및 전류값은 변화합니다.
