선단금구 설치

나사축단에 선단금구를 설치하는 경우에는 축단의 나사부에 풀림 방지를 실시해 주십시오.

나사축에는 회전 토크가 작용하여 선단금구가 빠지므로 아래 내용을 실시해 주십시오.

[나사 풀림 방지 접착제 도포]

나사의 풀림 방지에는, 아래와 같은 유명 상표의 것, 또는 상당품을 사용해 주십시오.

접착제 도포 시에는 각 메이커의 취급 주의 등을 준수해 주십시오.

나사 풀림 방지 접착제

[스톱 나사로 고정]

선단금구를 체결한 후, 풀림 방지로서 부속의 고정 나사(육각 구멍 부착 볼트)로 고정해 주십시오.

나사축의 회전 방지

나사축(트래블링 너트 사양의 경우는 너트)에는 추력에 따라 회전력이 생기므로 회전 방지가 필요합니다. 기본 용량시의 나사축 회전 토크는 각 타입의 기본 사양 일람에 기재되어 있습니다. 선단부를 가이드하지 않은 상태에서 작동시키는 경우나 풀리나 스프로킷 붙여 로프나 체인 등을 인장하는 경우에는 회전방지 사양(기호 M)을 사용해 주십시오.

JWH(고납 볼 스크류 타입)의 회전방지 사양은 특형 대응이 되므로 당사에 문의해 주십시오.
단, 트래블링 너트 사양은 회전방지 사양의 제작은 할 수 없으므로, 장치측에서 회전방지 기구를 설치해 주십시오.

리미트 스위치 설정

스트로크를 조정하기 위해 설치하는 리미트 스위치는 잭의 타행량을 예상하여 설정해 주십시오.

타행량은 설치 상태, 운반물 중량에 따라 달라지므로 최대의 타행량을 예상해 주십시오. 또, 만일의 것을 고려해, 스트로크 범위내에 기계적인 스토퍼등을 설치해 주십시오.

위치 검출 유닛 설정

옵션의 위치 검출 유니트(내부 LS, 포텐쇼미터, 로터리 엔코더)를 사용하는 경우에는 공장 출하 단계에서의 스트로크 조정 등은 실시하지 않으므로, 운전 전에 반드시 조정해 주십시오. 포텐쇼미터, 로터리 엔코더 등의 컨트롤 유니트는 입력축의 회전수를 계측함으로써 여러가지 신호를 내므로, 입력축 고정인 채 나사축을 회전시키면 설정이 어긋나게 되므로, 조정 후에는 나사축(트래블링 너트 사양의 경우는 너트)을 회전시키지 마십시오.

내부 LS를 조정할 때는 잭의 스트로크 범위를 넘지 않도록 충분히 주의하면서 수동 또는 인칭에 의해 작동시켜 설정해 주십시오. 스트로크 한계를 넘으면 나사축의 탈락이나 벨로우즈의 파손 등을 일으키므로 주의해 주십시오.

벨로우즈 부착 잭의 수평 또는 경사 사용

벨로우즈 부착 잭을 수평 또는 경사 방향으로의 사용(요동을 수반하는 사용을 포함한다)의 경우는, 나사축이 벨로우즈를 씹어 벨로우즈를 파손하는, 혹은 잭이 불량을 발생할 우려가 있으므로 특수 대응이 됩니다.

벨로우즈 부착 잭의 X치수(MIN값 및 MAX값)가 길어지거나 벨로우즈 외경이 커지는 경우가 있습니다.

구입시에 치수의 확인이 필요한 경우는 당사에 문의해 주십시오.

트래블링 너트 사양의 자바라 부착은 특형 대응이 되므로 당사에 문의해 주십시오.

주의사항

• ⚠ (1) 기본 용량 49.0kN {5tf} 이하의 잭 나사 커버는 경질 염화 비닐 파이프를 사용하고 있습니다. 낙하의 우려가 있기 때문에, 나사 커버를 이용해의 매달아·매달아, 운반등은 위험하므로 절대로 실시하지 말아 주세요.
• ⚠ (2)사용 스트로크에 대해 잭의 스트로크는 여유를 예상하여 선정, 사용해 주십시오. 잭의 스트로크 범위 이상으로 사용하면 나사축의 탈락이나 잭의 파손을 초래합니다. JWM(사다리꼴 나사 타입)은 나사축에 해제를 마련하고 있지 않으므로, 스트로크 범위를 넘으면 나사축은 빠집니다. JWB(볼 나사 타입), JWH(고납 볼 스크류 타입)는 해제를 마련하고 있습니다만, 이것은 설치시의 수동 조작 중에 나사축이 빠지지 않도록 하기 위한 것입니다. 설치 시에는 나사축이 자중으로 회전·이동하지 않도록 고려해 주십시오. 빠짐이 피할 수 없는 경우는 회전 방지 사양(회전 방지 기구 부착)을 사용해 주십시오.
• ⚠ (3)JWB(볼 나사 타입) 및 JWH(고납 볼 스크류 타입)는 하중이 작용하고 있는 상태에서 입력축에서 수동 조작을 하지 마십시오. 하중에 의해 입력축이 돌려 위험합니다. JWB(볼 나사 타입) 및 JWH(고납 볼 스크류 타입)를 수직 방향으로 사용하는 경우 효율이 매우 좋기 때문에 부하에 의해 잭이 역전될 우려가 있으므로 절대로 수동 조작을 하지 마십시오.

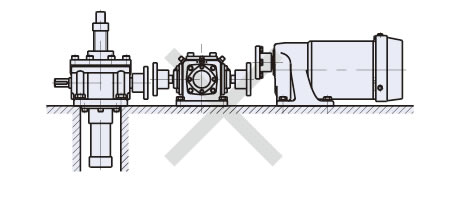

• ⚠ (4) 어떠한 경우에도 적용을 하지 마십시오. 고정을 실시하면 잭 내부에 중대한 손상을 일으킵니다.

• (5)식품기계 등으로 기름기를 싫어하는 장치에는 그리스의 비산·낙하에 대비하여 기름받기 등의 손해방지장치를 설치해 주십시오.

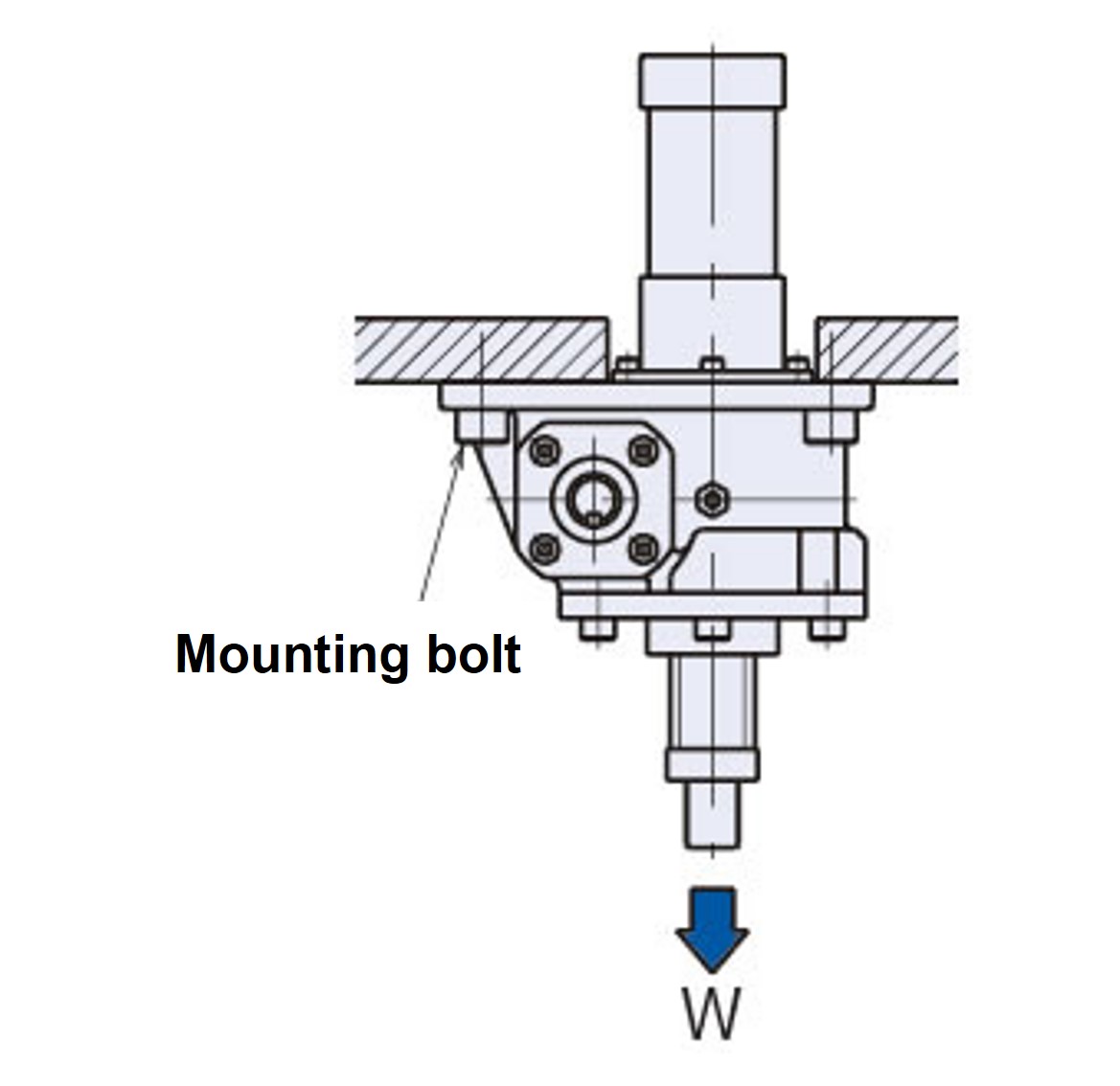

• (6) 나사 커버나 나사축을 가대에 통과시키는 구멍은 잭 설치면과 가대와의 접촉 면적을 크게 취할 수 있도록 가능한 한 작은 구멍으로 하십시오.
• (7) 잭에 가해지는 하중은 잭의 나사축 방향과 동축상에 작용하도록 하십시오. 작용 방향이나 위치가 부적절하면 잭에 굽힘 하중이나 횡하중이 가해져 파손의 우려가 있습니다. (그림 3)
  가로 하중 등이 가해지는 경우는 가이드를 설치하여 잭이 직접 가로 하중이나 굽힘 모멘트를 받지 않도록 배려해 주십시오.

그림 3
