기술자료 직선 작동기 리니파워잭 기술자료
허용 나사축 회전 속도
나사축이 회전하는 트래블링 너트 사양의 경우, 나사축의 회전 속도는 아래의 식에 의해 구한 값 이하로 해 주십시오.
허용 나사축 회전 속도를 초과하는 경우 잭 프레임 번호를 올리고 다시 계산하십시오.
(H속도의 표준 스트로크에서 입력 회전 속도가 900r r/min 이상으로 사용하는 경우, 또 표준 스트로크보다 긴 스트로크의 경우는 반드시 검토해 주십시오.)
NC = 96×n×d×106 L2
N C: 허용 나사축 회전 속도 r/min
d: 나사 골짜기 바닥 직경 mm (각 제품의 주요 제원 페이지를 참조하십시오.)
n: 지지 계수
- (1) 축단 프리：n = 0.36
- (2)축단 지지：n = 1.56
L：지지간 거리 mm (각 프레임번호의 치수표를 참조해 주십시오.)
NS = N R
N S: 나사축 회전 속도 r/min
N: 입력 회전 속도 r/min
R: 웜 속도 비율
N C > N S가 되도록 하십시오.

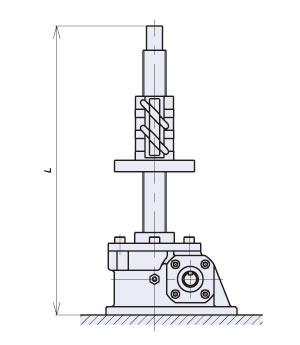

(1) 축단 프리-

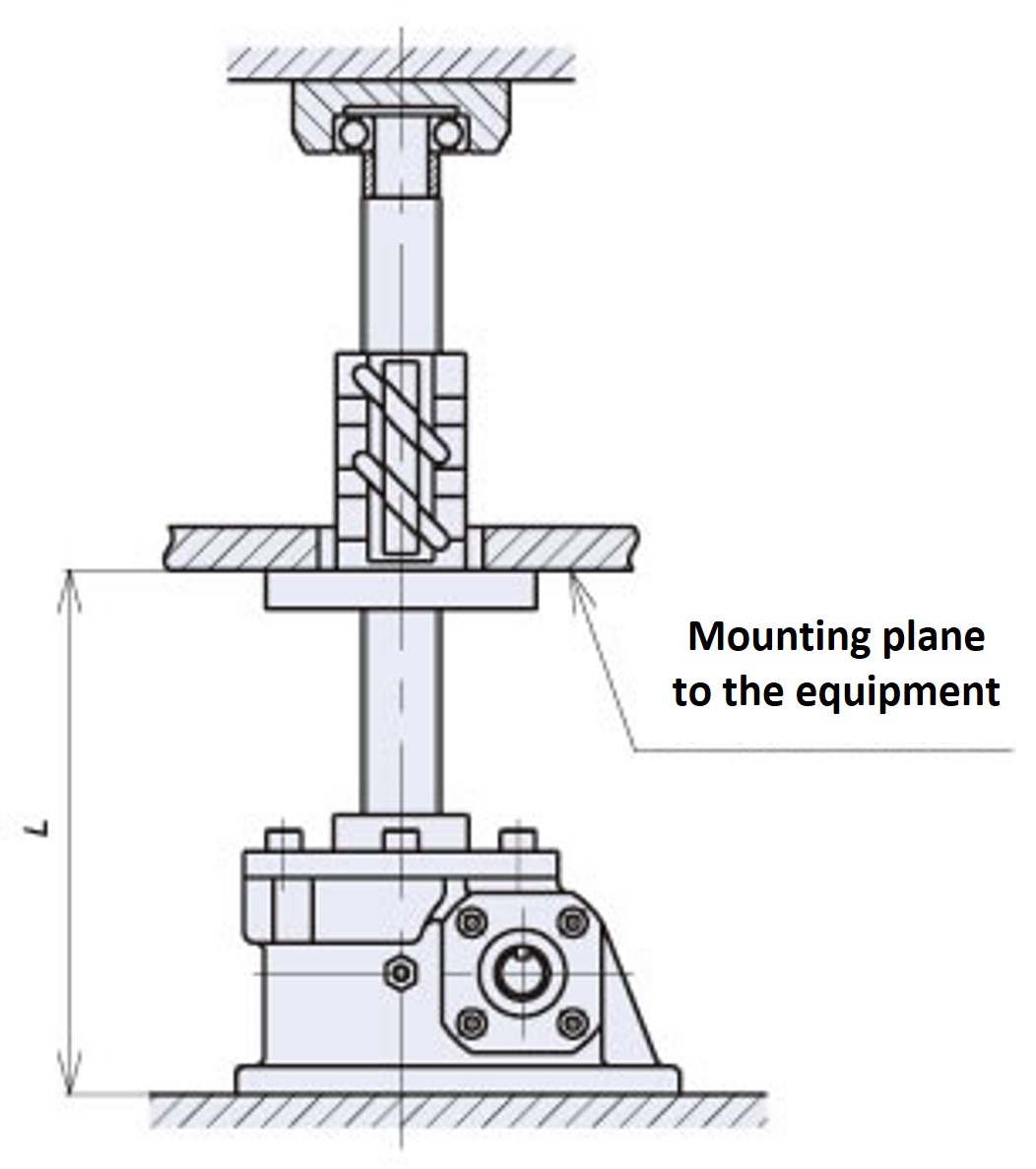

(2) 축단지지
(계산 예)
JWM200URH20D를 입력 회전 속도 1200 r/min,
축단 지지로 운전하는 경우.
나사축 회전 속도 NS는
NS = 1200 8 = 150r/min
*제품 치수표에서
NC = 96×1.56×51.3×106 22372 = 1535r/min
NC = 1535r/min > NS = 150r/min ... OK
