기술자료 고속 리프터 짚 체인 리프터 3 상 모터 부착 결선과 승강 방향

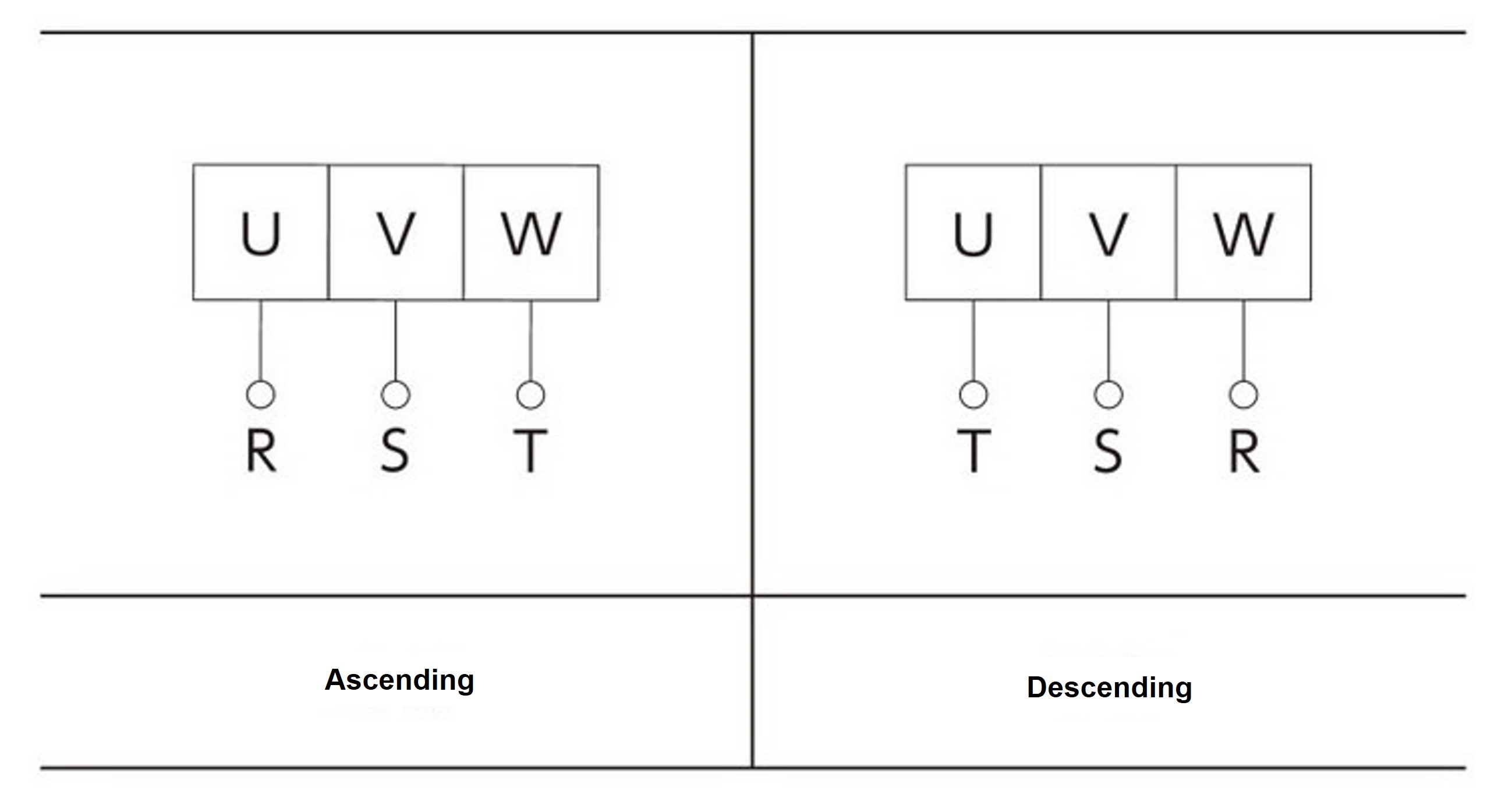

3상 모터 부착 결선과 승강 방향(인버터 제어 전용)
기저 주파수는 60Hz로 설정하십시오.

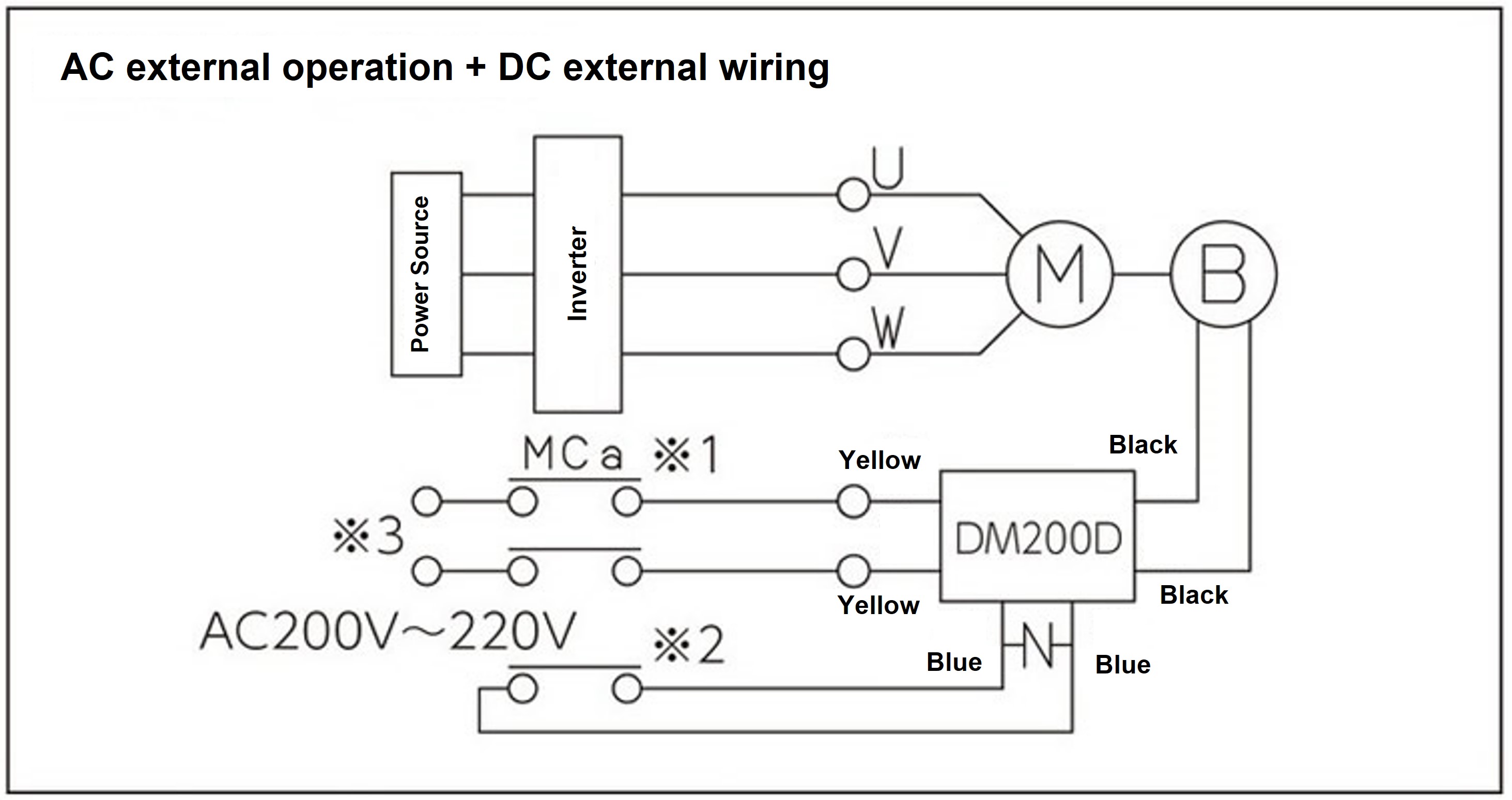

(M) : 모터 (B) : 브레이크 MC : 전자 접촉기 MCa : 보조 계전기
DM200D：DC 모듈--N--：보호소자(바리스터)
| 상품명 | 제조업체 | 형번 | ||
|---|---|---|---|---|
| 서지 업소버 | 파나소닉 (주) | ERZV14D471 | ||
| 세라믹 바리스타 | 니폰케미콘 | TND14V-471KB00AAA0 | ||
- 주1 브레이크 전압은 DC90V입니다. (DM200D에 AC200V 입력시)
- 주2 배선의 길이・배선의 방법・릴레이의 종류 등에 의해 브레이크용 전원 모듈이 파손되는 경우가 있으므로, 직류 별도차단 용 단자간에 배리스터를 접속해 주십시오.
브레이크용 전원 모듈 근처(파란 리드선부)에 접속하는 것이 효과적입니다. 구체적인 배리스터의 형번 아래와 같습니다만, 상당품의 배리스터에서도 사용 가능합니다. 배리스터 전압은 DM200D는 470V의 것을 선정해 주십시오.
※1의 보조 계전기 (MCa)는 접점 용량 AC200V7A 이상(저항 부하)의 것을 사용해 주십시오. - 주3 ※2에 MC의 보조 접점 또는 보조 계전기를 사용하는 경우는 접점 용량 AC200V10A 이상(저항 부하)으로 해 주십시오.
※3인부의 브레이크 공급 전압은 0.1kW시 AC200~254V, 2.2kW시 AC200~230V, 3.7kW시 AC200~220V로 해 주십시오.
