기술자료 고속 리프터 짚 마스터 취급

하수·운반·설치

여기에서는 짚 마스터에 대한 일반적인 취급에 대해 설명합니다.

자세한 내용은 제품과 함께 제공됩니다 취급설명서를 참조하십시오.

하수시 점검

짚 마스터가 손에 머물면 다음 항목을 확인하십시오. 만약 문제점이나 의문점이 있으면 구입하신 가게에 연락해 주십시오.

  • ・명판에 기재되어 있는 [1] TYPE(형번), [2] MFG NO.(제조 번호), [3] DRAWING NO.(도면 번호)가 요구되는 것과 일치하는지 여부
  • ・부속품이 모두 갖추어져 있는가
  • · 운송으로 인해 손상된 부분이 없습니까?
  • · 나사와 너트가 느슨하지 않습니까?
銘板の見方

(그림 1) 명판의 견해

문의의 경우는 [1]TYPE(형번), [2]MFG NO.(제조번호),[3]DRAWING NO.(도면번호)를 연락해 주십시오.

설치

⚠
위험

반드시 견고한 받침대에 설치하고 확실하게 고정하십시오.

제품의 넘어짐, 낙하, 이상 작동 등에 의해 부상을 입을 우려가 있습니다.

1. 포장 상태에서의 취급

부딪히거나 낙하시키지 않게, 운반중의 취급에는 충분한 배려를 부탁합니다.

  • (1) 중량물의 운반은 단독 작업을 하지 마십시오.
  • (2) 정치할 때는 수평 상태로 해 주십시오.
  • (3) 포장 위에 올라가지 마십시오.
  • (4) 포장이 변형되는 무거운 물건이나 하중이 집중되는 물건을 올려 놓지 마십시오.

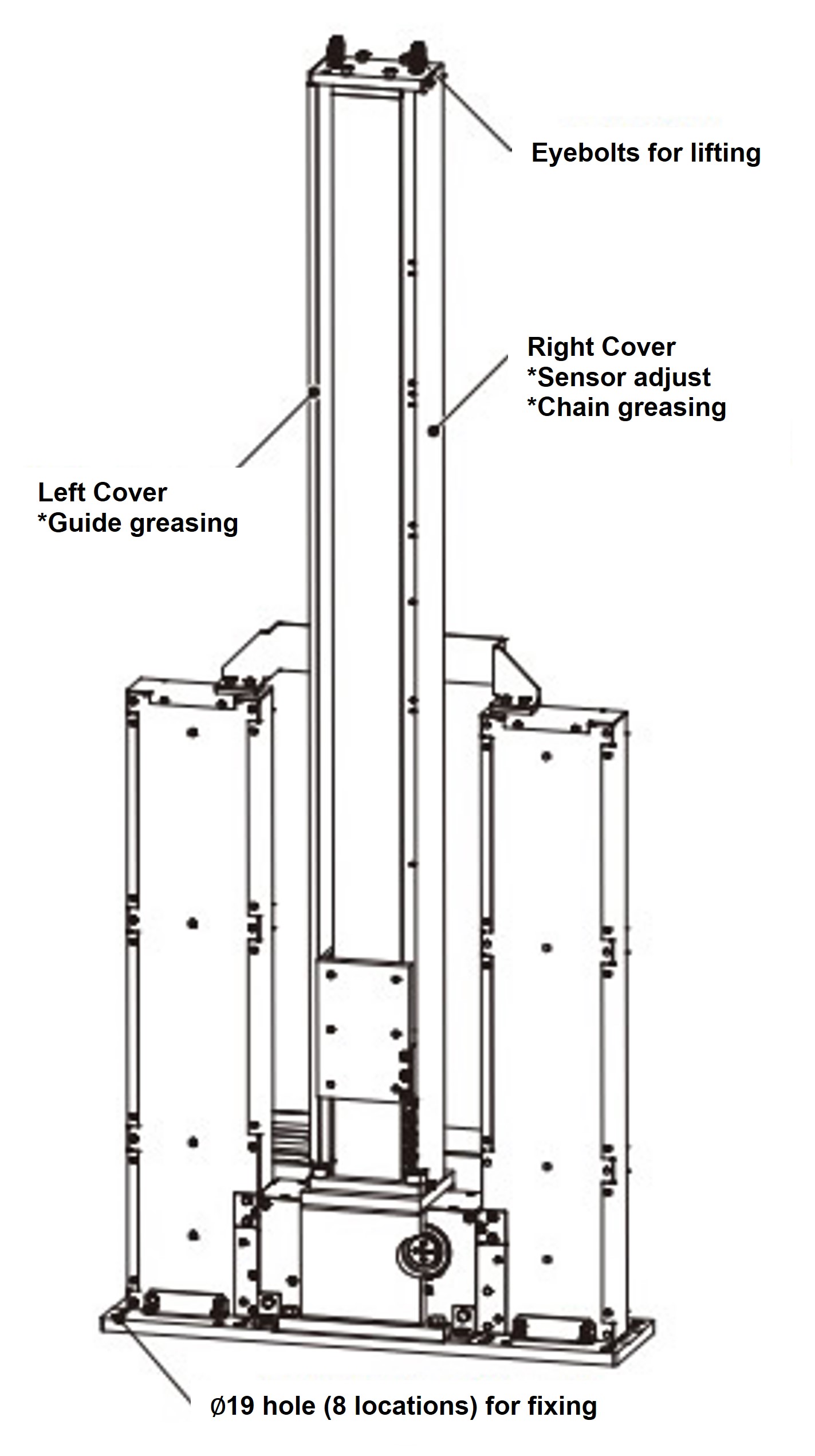

梱包状態での取扱い

2. 설치

  • (1) 미리 설치면의 강성이 충분한지, 수평이 되어 있는지 확인해 주십시오.
  • (2) 포장을 풀고 본체를 매달아 올릴 때는 먼저 포장 상자를 바라시하고, 본체 상부의 아이 볼트에 나일론 슬링 등의 매달아 도구를 걸어 본체를 기립시켜 주십시오.
    그대로 기립시킨 상태에서 본체를 매달아 설치 위치까지 이동시킵니다.

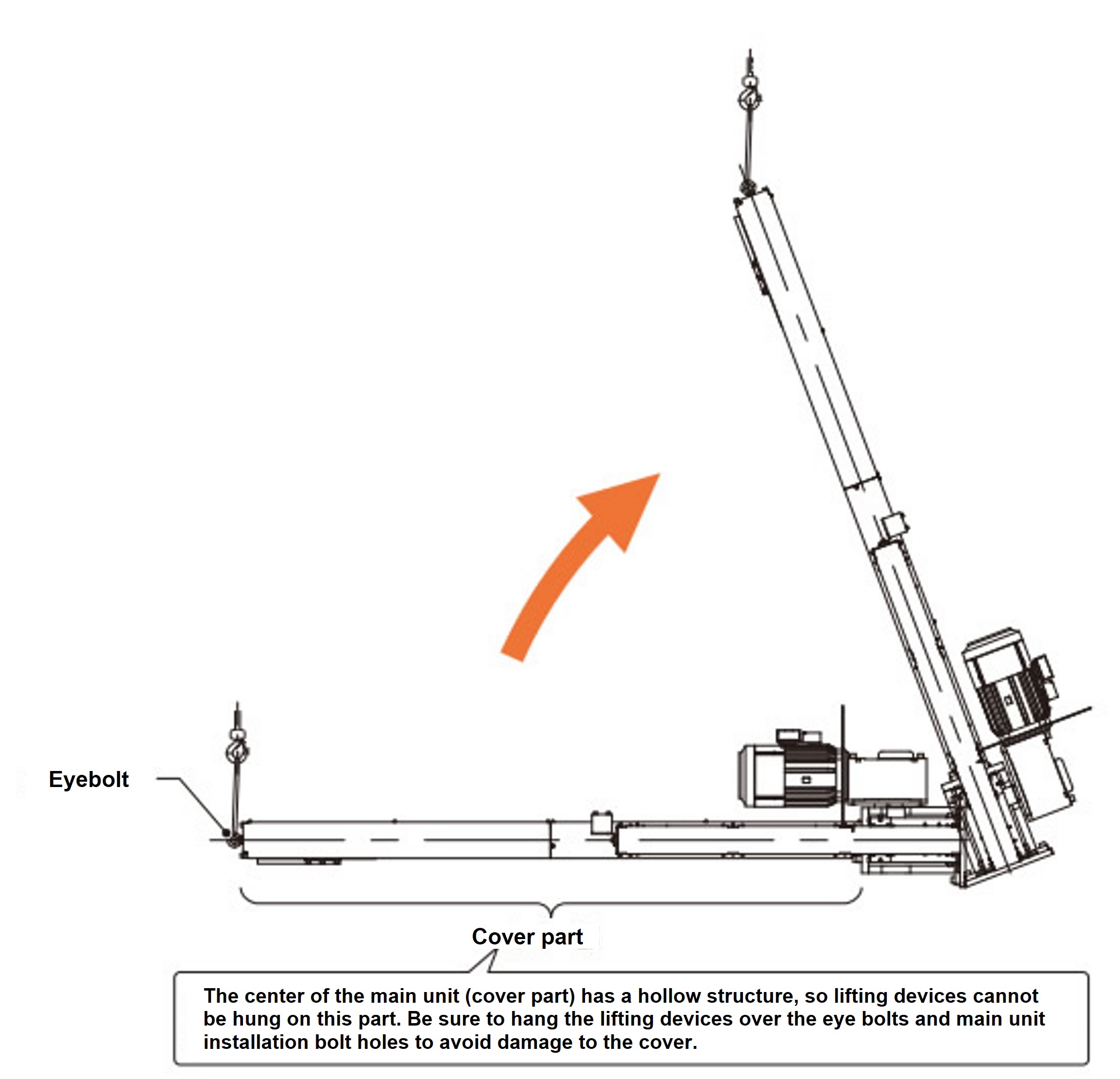

    ※자세한 내용은 오른쪽 그림을 참조하십시오.
    ⚠
    위험
    • ・본체를 매달아 올릴 때는, 반드시 본체 상부의 아이볼트를 사용해 매달아 주세요. 본체 중앙부는 중공 구조이므로 매달아 걸어 붙이면 내장된 기기가 파손되어 심각한 사고로 이어질 우려가 있습니다.
    • ・ 짚 마스터의 설치 장소는, 적정한 설치를 실시할 수 있도록 강성이 높고, 최대 하중이 가해져도 설치 볼트의 인발 강도가 충분히 유지되는 가대나 기초를 확보해 주세요. 또, 설치 볼트는 M16(강도 구분 10.9 이상) 4개로 하고, 나사 삽입 길이는 25mm 이상을 확보해 주십시오.
  • (3) 볼트 M16×4개소(강도 구분 10.9 이상)에서 짚 마스터 본체를 임시 고정합니다.
    *설치 볼트는 귀사에서 준비해 주십시오.
  • (4) 필요에 따라 레벨 조정을 실시하십시오.
  • (5) 레벨 조정 후, 설치 볼트를 체결해 주십시오. (권장 체결 토크 289 N･m)
  • (6) 설치 볼트의 체결 상태에 문제가 없는지 확인한 후 시운전을 실시해 주십시오.
  • (7) 본체를 매달아 올릴 때는 납품도에 따라 질량을 확인하고 적정한 매달아 도구를 사용하십시오.
설치

※상기 그림은 참고도입니다. 실제 외형은 납품도를 참조해 주십시오
