위치 검출 센서
위치검출센서는 스트로크 상하한용과 상하 각 감속개시용으로 총 4개를 설치 출하하고 있습니다.
해당 상위 시퀀스 신호 라인에 연결하십시오.
위치 검출 센서 사양
| 모델 | EE-SX972-C1(OMRON) |
|---|---|
| 전원 전압 | DC5~24V±10% 리플(pp) 10% 이하 |
| 제어 출력 | NPN 오픈 컬렉터 (부하 전류 50mA 이하) |
| 작동 모드 | OUT1：입광시 ON OUT2：샤광시 ON |
| 전기 회로 |
[クリックで拡大] |
출력 사양은 PNP 오픈 콜렉터 타입도 특형으로서 대응하므로 상담해 주십시오.

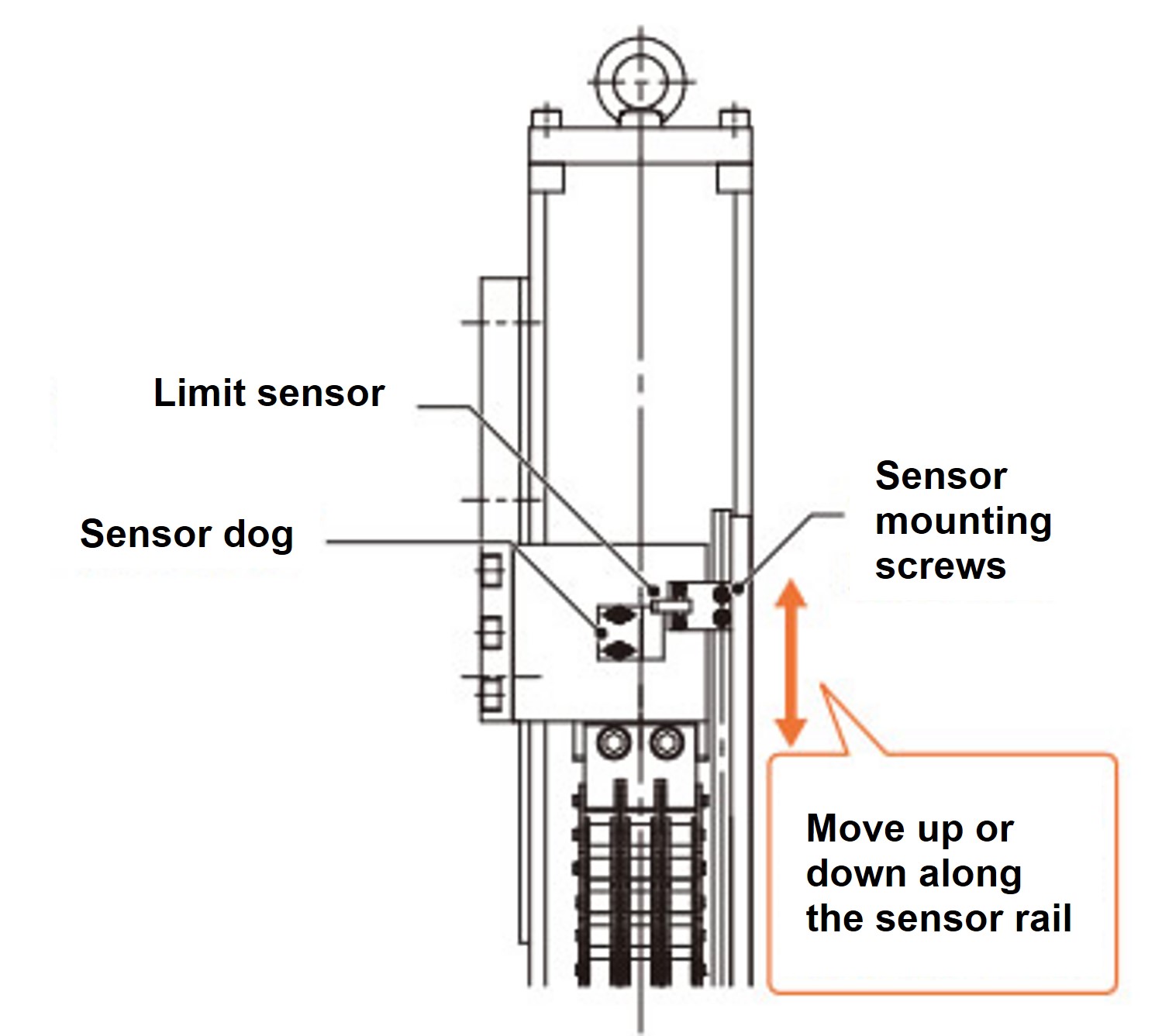

위치 검출 센서의 조정 순서
- 1. 짚 마스터를 제자리에 놓습니다.
(상승 또는 하강) - 2. 센서 설치 나사(십자구멍부착 나베소나사：M4×8)를 일단 풀어 센서를 상하로 이동시켜 센서가 검지하는 위치를 조정한다.
※감속용 센서는 회로상에서 자기 유지를 취해 주십시오.
※커버의 분리 요령은, 점검 순서의 항목(이쪽)을 참조해 주십시오.

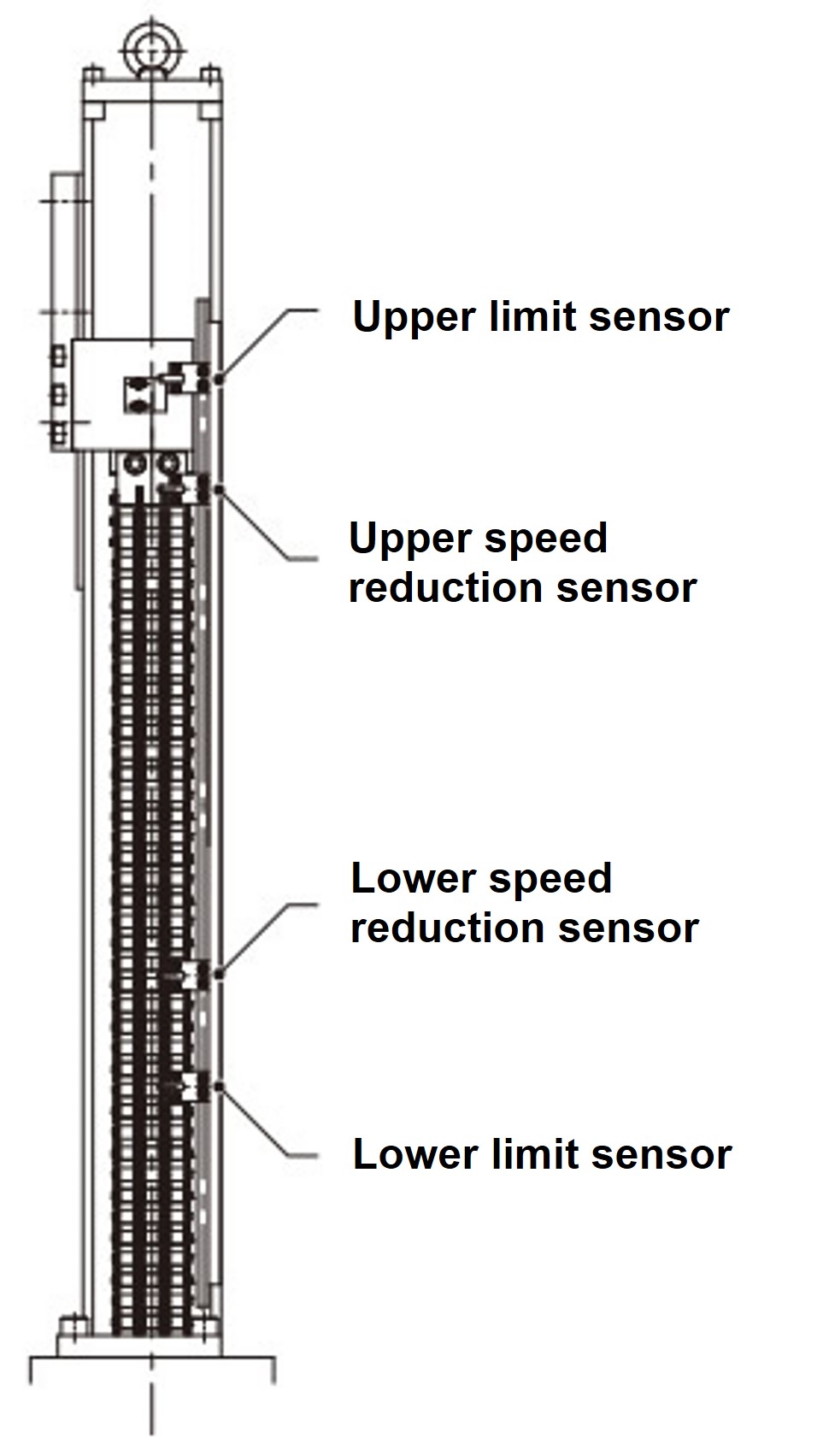

위치 검출 센서 설치 위치
