기술자료 고속 리프터 짚 마스터 취급
운전·점검 순서
여기에서는 짚 마스터에 대한 일반적인 취급에 대해 설명합니다.
자세한 내용은 제품과 함께 제공됩니다 취급설명서를 참조하십시오.
운전
- ・ 짚 마스터 는 허용 하중, 허용 오버행 로드 및 허용 승강 속도를 반드시 지켜 사용해 주십시오. 이것을 넘으면 본체가 파손되거나, 반송물이 낙하하는 등의 우려가 있습니다.
- ・어떠한 경우라도 타주를 포함해 스트로크를 일탈하는 범위에서는 절대로 사용하지 말아 주세요. 일탈하면 기기가 파손될 우려가 있습니다. 리프터는 언제든지 충격을주지 마십시오.
- ・ 짚 체인, 가동부, 검출부 등에는, 분진이나 절분 등의 이물질이 부착 혹은 혼입하지 않도록 해 주세요. 이들은 마모를 촉진하여 체인의 파단이나 가동부의 파손 등 중대한 사고로 이어집니다. 리프터 본체에 이물질이 침입하지 않도록 반드시 대책해 주십시오. 또한 리프터 주위에 안전 울타리를 설치하여 상단 프레임 아래 공간에 들어가지 않도록하십시오.
- ・정지 시에는 부하가 떨어지지 않도록 모터의 유지 브레이크가 작동하도록 시퀀스 회로를 설계하십시오.
- ・어떠한 경우에도 적용을 하지 말아 주세요. 고정을 실시하면 제품 내부에 중대한 손상을 일으킬 우려가 있습니다.
- ・장치는 고온이 되는 부분이 있습니다. 손이나 몸을 만지지 않도록주의하십시오. 화상의 우려가 있습니다.
- · 이상이 발생한 경우에는 즉시 운전을 정지하십시오. 감전, 부상, 화재의 우려가 있습니다.
점검 절차
1. 덮개 제거
상하한 센서의 위치 변경 및 짚 체인 에의 급지 시에는 커버 R, 가이드에의 급지 시에는 커버 L의 분리가 필요합니다.
커버를 분리할 때에는 설치 나사(십자구멍부착 나베 소나사 M6×12)를 분리한 후 커버를 분리해 주십시오.

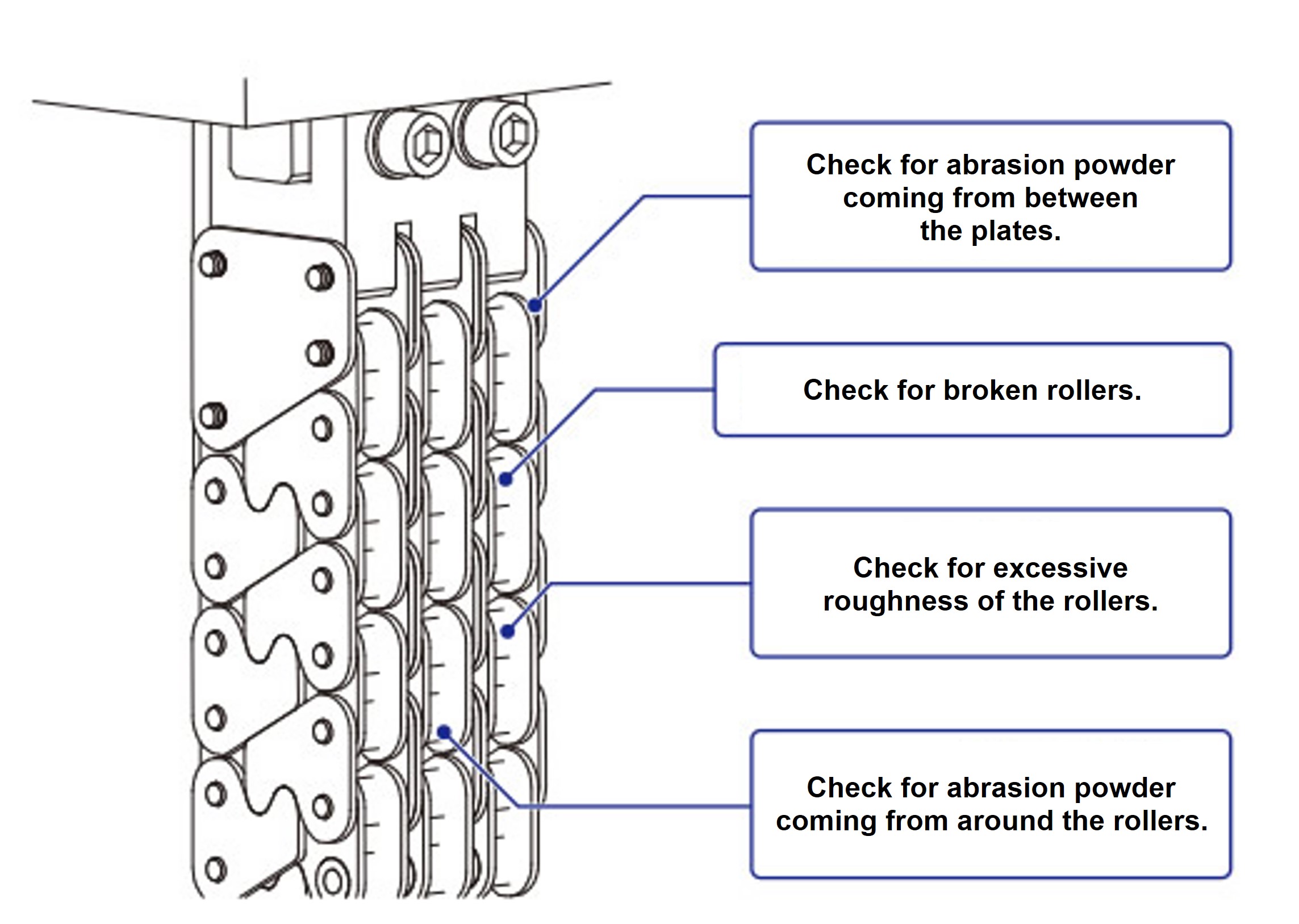

짚 체인의 점검(1개월마다)
- (1) 반송물을 제거해 주십시오.
- (2)낙하 방지 조치를 실시해, 승강부의 낙하가 일어나지 않도록 해 주세요.
- (3) 짚 체인 전체 길이로 다음을 확인하십시오.
- · 플레이트 사이에서 산화 마모 분말 (적갈색)이 나오지 않습니까?
- · 체인 롤러의 외주에 산화 마모 분말 (적갈색)이 나오지 않습니까?
위의 경우에는 즉시 급지하십시오. - · 체인 롤러가 깨지지 않았습니까?
- ・체인 롤러를 촉진해, 마모에 의한 큰 거칠기가 없는가
상기의 어느 쪽인가가 있는 경우, 사용을 중지해 당사에 연락해 주십시오.
3. 급지
본 제품의 급지에 대한 자세한 내용은 아래 표를 참조하십시오.
| 사용 구분 | 급지량 | 추천 유지 명칭 | 급지 사이클 | |
|---|---|---|---|---|
| 짚 체인 | 스트로크 100mm당 10~15g | 고하중용 그리스 1종 2호 상당품 쉘 가다스 S2 V220 J 2 (EP) ※ [쉘 루브리컨츠 재팬] |
3개월 또는 10만 왕복마다 |
|
| 선형 가이드 | ZMEL0200U ZMEL0500H |
블록 1개당 4.5~6.5g(약 4.6cc) | ||
| ZMEL1000M | 블록 1개당 9.0~13.5g(약 9.8cc) | |||
※구명칭：쉘 알바니아 EP 그리스 2
(짚 체인 급지)

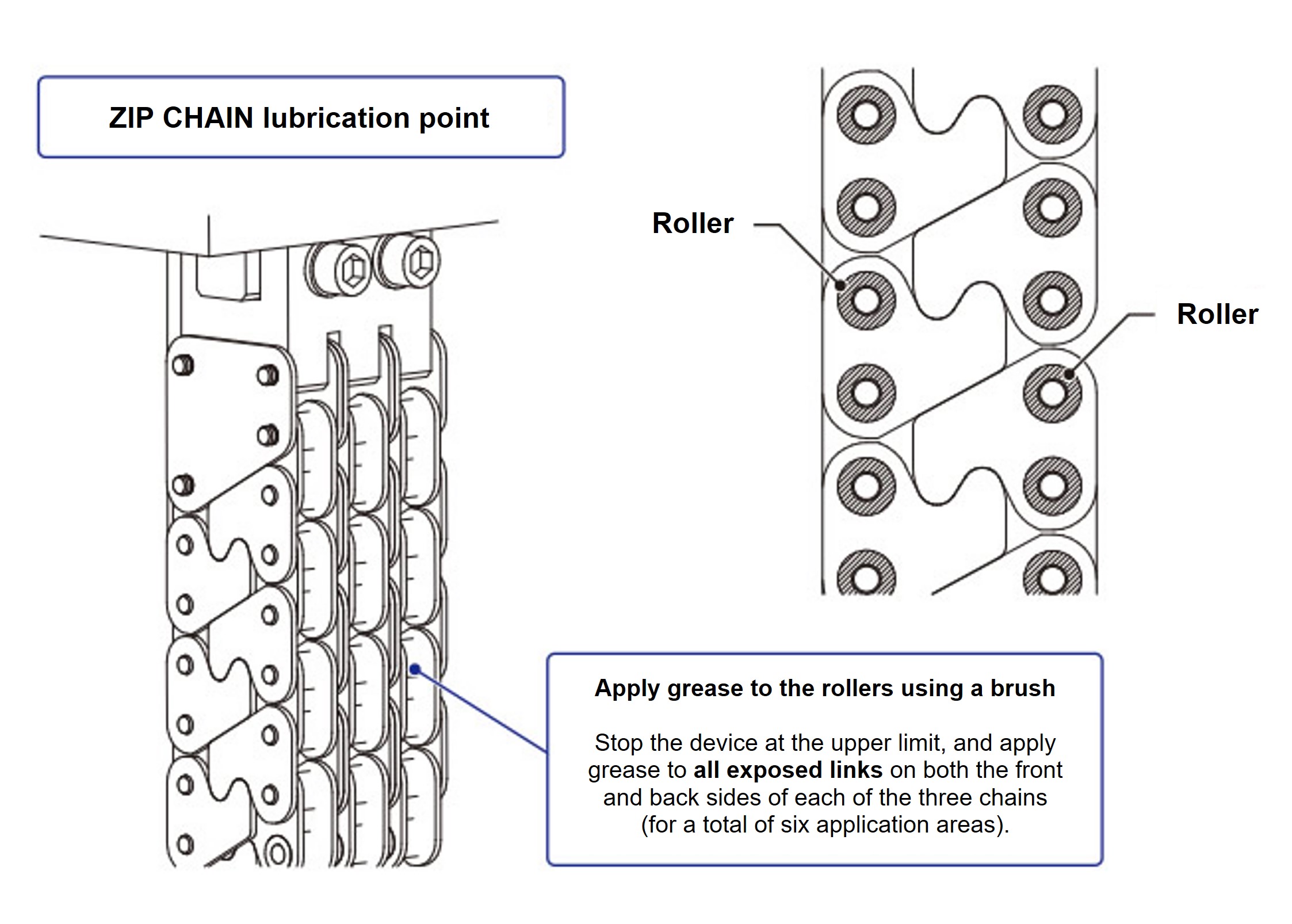

짚 체인의 급지는 다음의 순서로 실시해 주십시오.
- [1] 상단 프레임의 모든 운반물을 제거하십시오.
- [2] 낙하방지 조치를 실시하여 승강부의 낙하가 절대 일어나지 않도록 하십시오.
- [3] 오른쪽 그림과 같이 노출된 모든 롤러에 급지하십시오.
(가이드부의 급지)
그리스 니플로부터 규정량의 그리스를 급지합니다.
급지 후는 익숙해 운전을 실시해, 여분의 그리스는 제거하고 나서 운전을 개시해 주세요.
