기술자료 고속 리프터 리프트마스터 취급

운전·점검 순서

여기에서는 리프트마스터에 대한 일반적인 취급에 대해 설명합니다.

자세한 내용은 제품과 함께 제공됩니다 취급설명서를 참조하십시오.

・ 리프트마스터 는 허용 하중, 허용 오버행 로드 및 허용 승강 속도를 반드시 지켜 사용해 주십시오.
이것을 넘으면 본체가 파손되거나, 반송물이 낙하하는 등의 우려가 있습니다.
・어떠한 경우에도 타행을 포함하여 스트로크를 일탈하는 범위에서는 절대로 사용하지 마십시오. 일탈하면 장치가 파손될 우려가 있습니다. 리프터는 언제든지 충격을주지 마십시오.
・나사, 가동부, 검출부 등에는 분진이나 절분 등의 이물질이 부착 혹은 혼입되지 않도록 해 주십시오. 이들은 마모를 촉진하고, 나사 수명의 저하나, 가동부의 파손 등 중대한 사고에 연결됩니다. 리프트마스터 본체에 이물질이 침입하지 않도록 반드시 대책해 주십시오.
또한 리프트마스터 주위에 안전 울타리를 설치하여 승강물 아래 공간에 들어가지 않도록 하십시오.
・정지 시에는 부하가 떨어지지 않도록 모터의 유지 브레이크가 작동하도록 시퀀스 회로를 설계하십시오.
・어떠한 경우에도 적용을 멈추지 마십시오. 고정을 실시하면 제품 내부에 중대한 손상을 일으킬 우려가 있습니다.
・ 리프트마스터는 압축 하중이 작용하는 요건만 사용하는 방법으로 사용해 주십시오.

⚠ 경고	・장치는 고온이 되는 부분이 있습니다. 손이나 몸을 만지지 않도록주의하십시오. 화상의 우려가 있습니다. · 이상이 발생한 경우에는 즉시 운전을 정지하십시오. 감전, 부상, 화재의 우려가 있습니다.

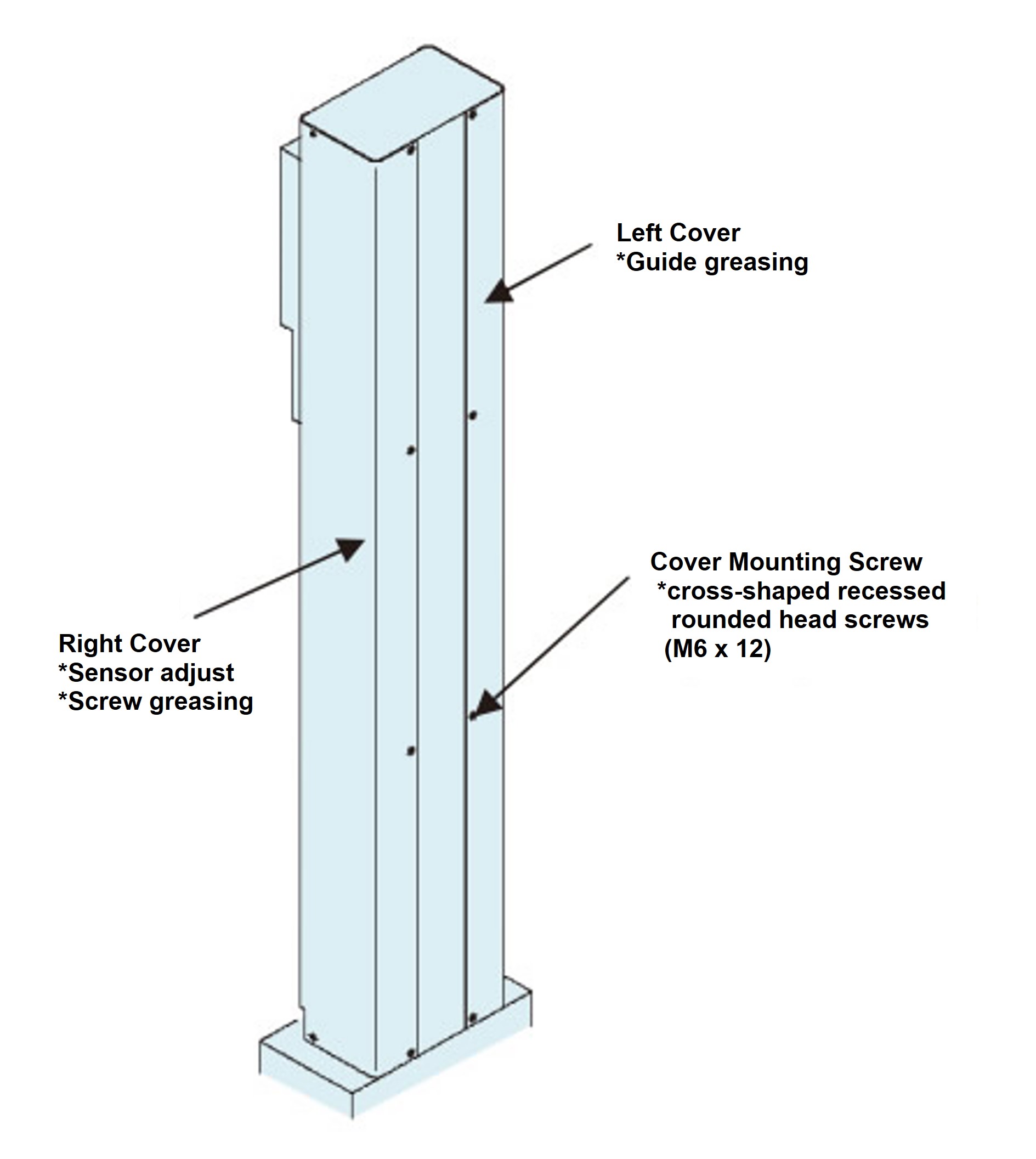

상하한 센서의 위치 변경 및 나사 샤프트에의 급지 시에는 커버 R, 가이드에의 급지 시에는 커버 L의 분리가 필요합니다.

커버를 분리할 때에는 설치 나사(십자구멍부착 나베 소나사 M6×12)를 분리한 후 커버를 분리해 주십시오.

※아래 그림은 참고도입니다. 실제 외형은 납품도를 참조하십시오.

(나사부)

최대 스트로크까지 움직여 오래된 그리스를 닦아낸 후 그리스 건이나 브러시 등으로 직접 나사축에 도포해 주십시오.

(가이드 부)

그리스 니플에서 급지합니다.

오래된 그리스가 배출될 때까지 완전히 새로운 그리스를 공급합니다.

급지 후는 익숙해 운전을 실시해, 여분의 그리스는 제거하고 나서 운전을 개시해 주세요.

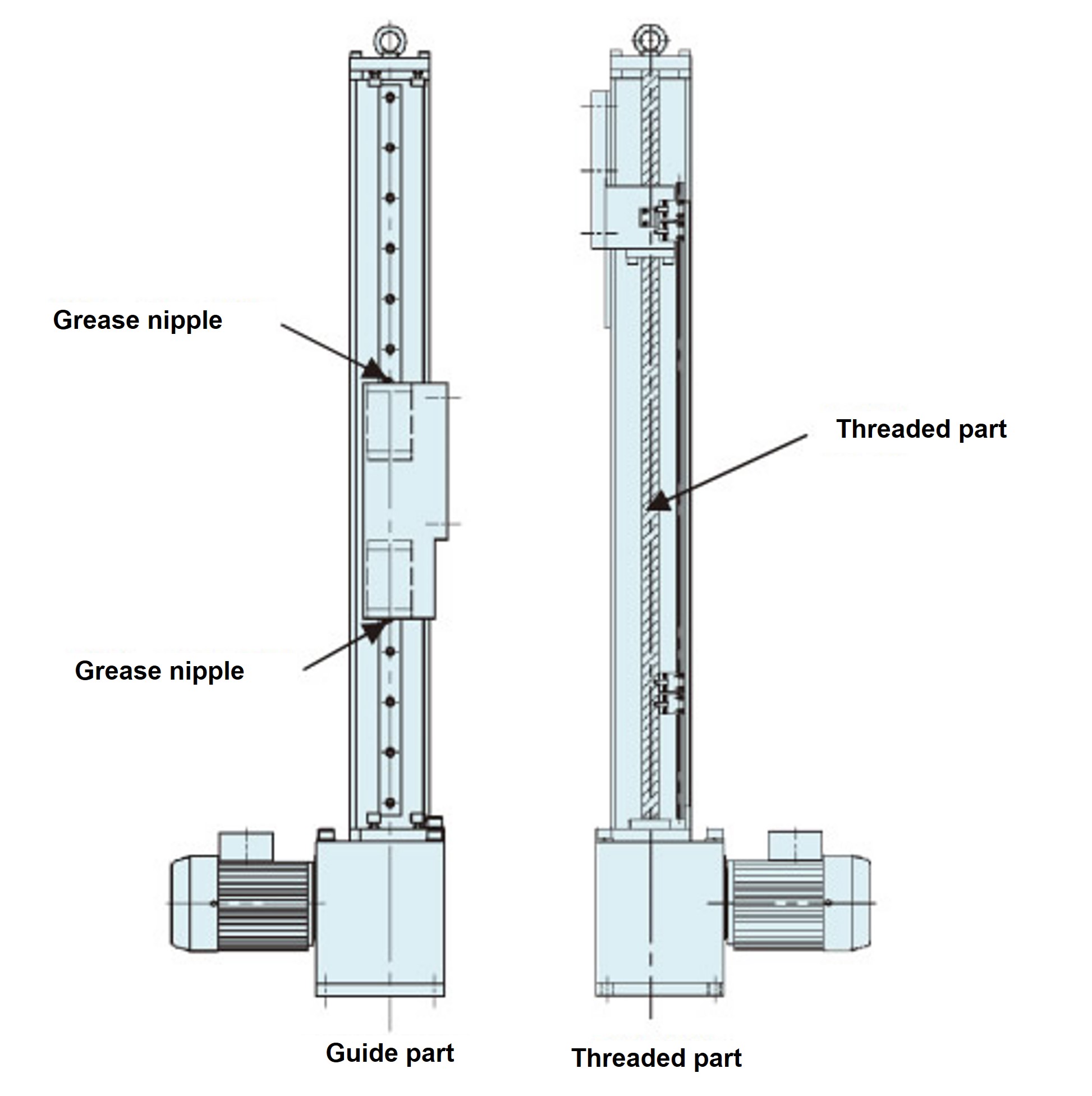

<급지 개소 참고도>

※상기 그림은 참고도입니다. 실제 외형은 납품도를 참조하십시오.

하이포이드 모터의 보수·점검에 대해서는, 첨부의 하이포이드 모터 취급설명서를 참조해 주십시오.

<작업 절차>

(1) 본 작업을 시작하기 전에 반드시 전원을 끄십시오.
(2) 리프트마스터 본체와 고객 장치를 분리하여 리프트마스터 본체에 부하가 걸리지 않는 상태로 하십시오. 그 때, 리프트마스터의 베이스 플레이트를 매달아 올리는 등 해 낙하 방지를 실시해 주세요.

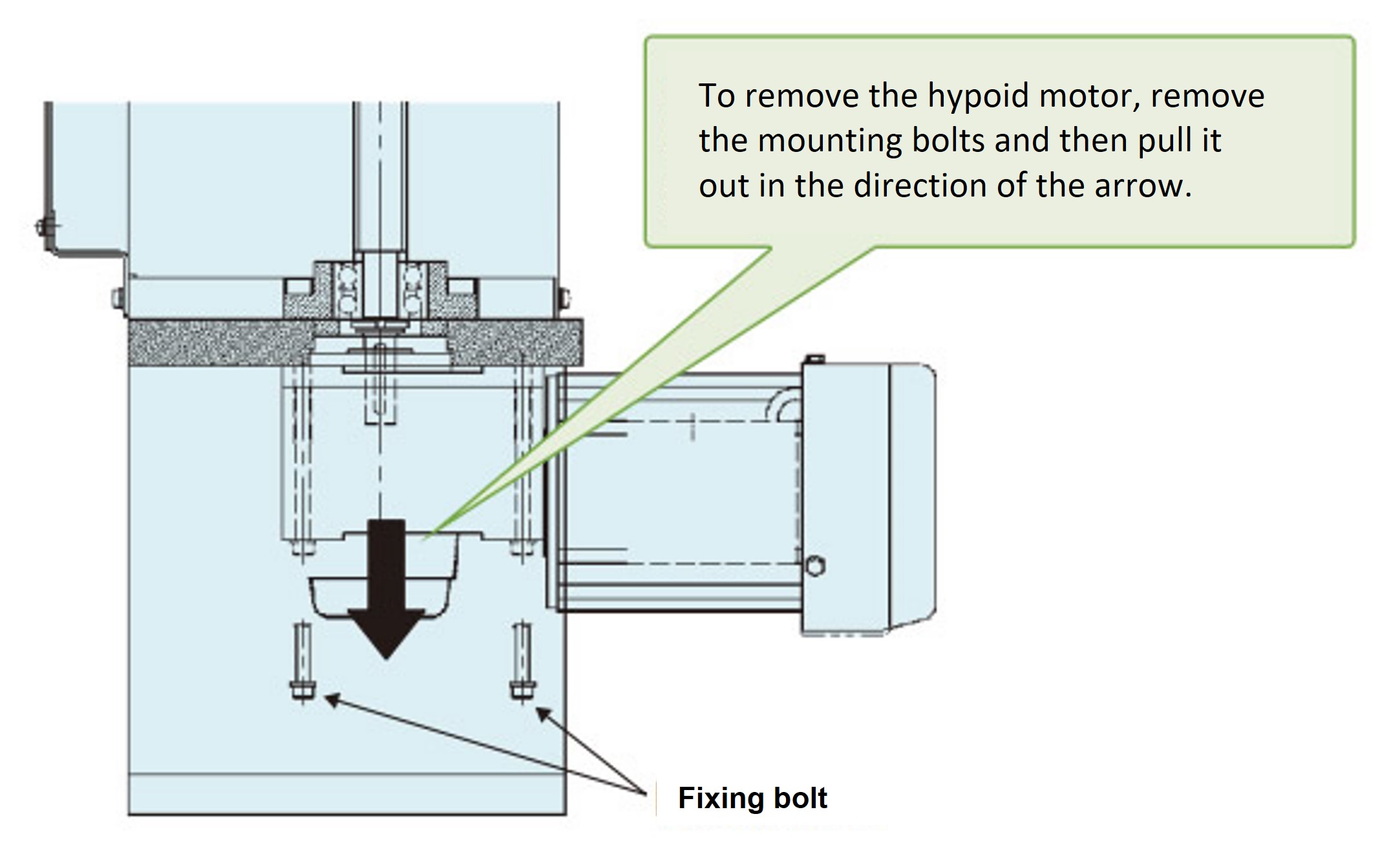

(3) 하이포이드 모터을 고정하고 있는 4개의 볼트를 풉니다.
이때 볼트 4개 모두를 제거하면 하이포이드 모터이 아래 방향으로 빠져나갈 가능성이 있으므로, 어느 하나는 모터의 빠짐 방지를 위해 느슨한 상태로 두십시오.
(4) 하이포이드 모터이 빠지지 않도록 유지하면서 모든 볼트를 제거합니다.
(5) 하이포이드 모터을 아래 방향으로 빼냅니다.
(6) 하이포이드 모터 중공축의 키 위상과 나사 샤프트 축단의 키 위상을 맞추어 하이포이드 모터을 조립합니다.
(조립은 분해시와는 반대의 순서로 조립해 주세요)

감속기의 보수・점검은 첨부의 취급설명서를 참조해 주십시오. 또한 서보 모터에 대해서는 제조업체의 취급설명서를 참조하십시오.

<작업 절차>

(1) 본 작업을 시작하기 전에 반드시 전원을 끄십시오.
(2) 리프트마스터 본체와 고객 장치를 분리하여 리프트마스터 본체에 부하가 걸리지 않는 상태로 하십시오.
그 때, 리프트마스터의 베이스 플레이트를 매달아 올리는 등 해 낙하 방지를 실시해 주세요.

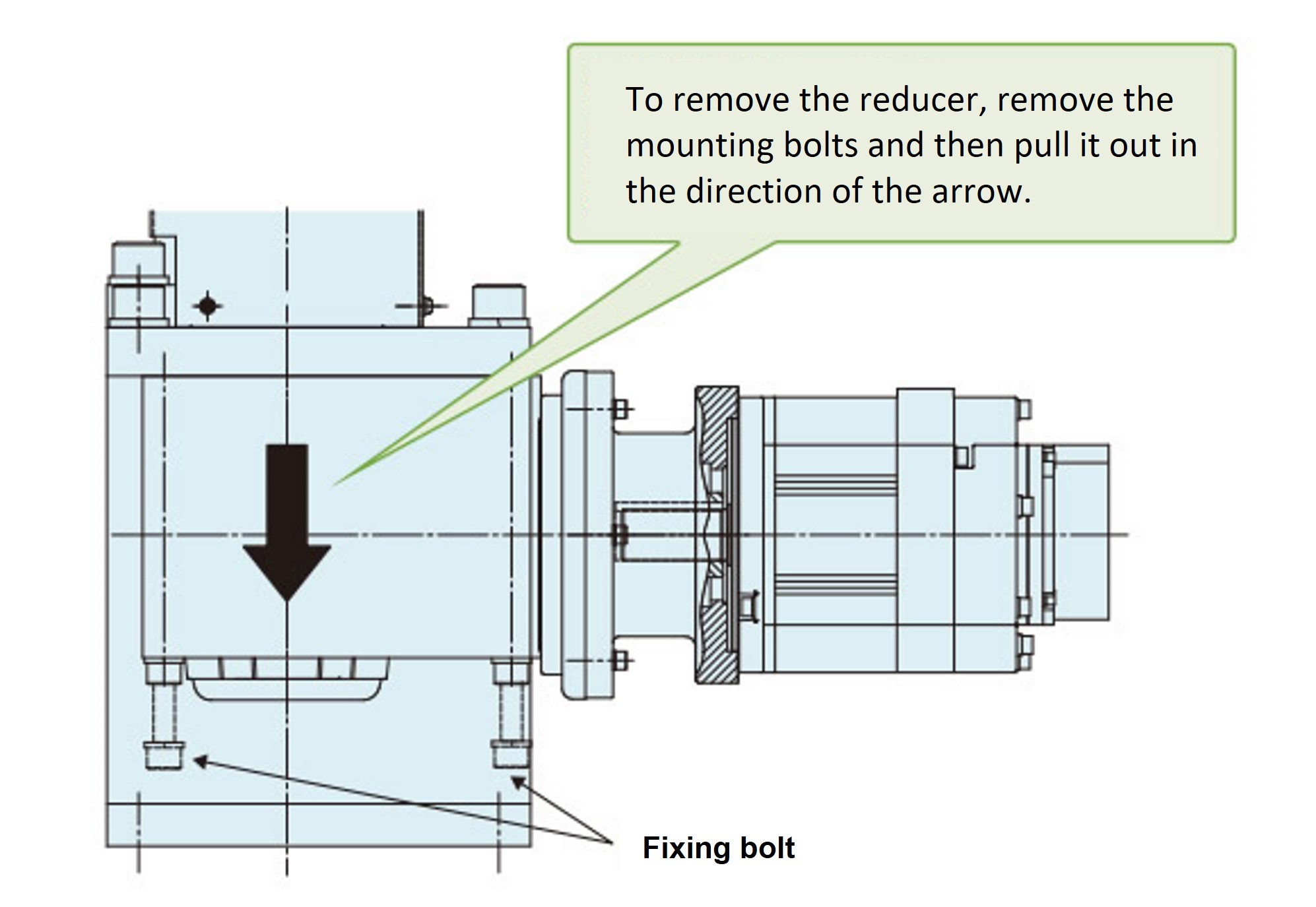

(3) 감속기를 고정하고 있는 4개의 볼트를 풉니다.
이때 볼트 4개 모두를 분리하면 감속기가 아래방향으로 빠져나올 가능성이 있으므로, 어느 한 개는 빠짐 방지를 위해 느슨한 상태로 두십시오.
(4) 감속기가 빠지지 않도록 유지하면서 모든 볼트를 제거합니다.
(5) 감속기를 아래 방향으로 빼냅니다.
(6) 감속기 중공축의 키 위상과 나사 샤프트 축단의 키 위상을 맞추어 감속기를 조립합니다.
(조립은 분해시와는 반대의 순서로 조립해 주세요)

<작업 절차>

(1) 본 작업을 시작하기 전에 반드시 전원을 끄십시오.
(2) 리프트마스터 본체와 고객 장치를 분리하여 리프트마스터 본체에 부하가 걸리지 않는 상태로 하십시오.
그 때, 리프트마스터의 베이스 플레이트를 매달아 올리는 등 해 낙하 방지를 실시해 주세요.

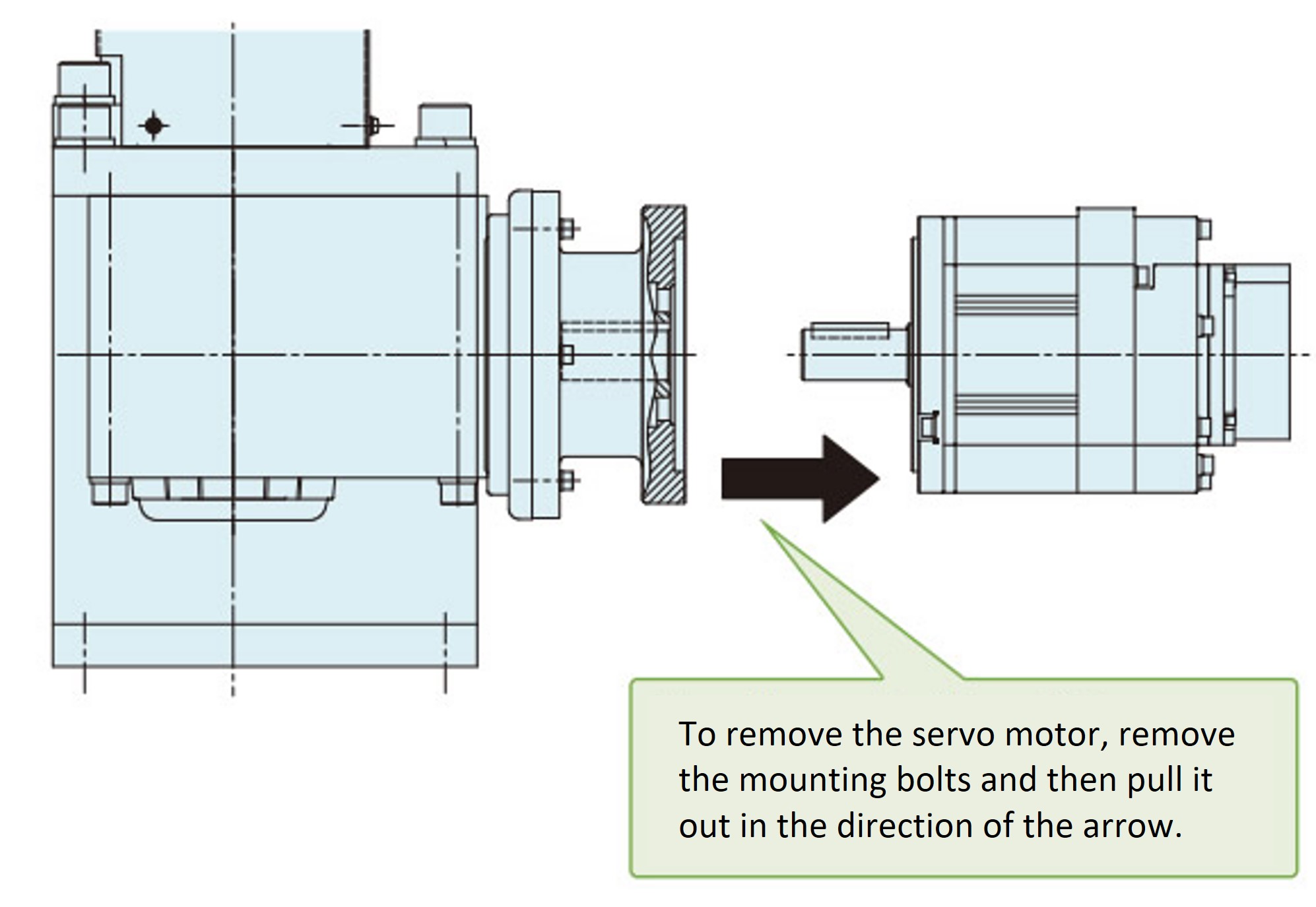

(3) 서보 모터를 고정하고 있는 4개의 볼트를 풀고 분리합니다.
(4) 서보 모터를 화살표 방향으로 빼냅니다.
(5) 서보 모터에 키가 설치되어 있는지 확인하고 감속기 측의 키 홈과의 위상을 맞추고 서보 모터를 조립합니다.
(조립은 분해시와는 반대의 순서로 조립해 주세요)
