기술자료 기계식 과부하 보호 기기 취급
쇼크 가드 TGK 취급
토크 조정
토크 조정은 토크 상관도를 참조하여 요구하는 토크에 맞는 공기압을 레귤레이터(압력 조정기)로 조정하여 TGK의 실린더에 공기를 공급함으로써 정확하게 할 수 있습니다.
또, 기계를 운전중에서도 공기압을 바꾸는 것으로 작동 토크를 변경할 수 있습니다.
사용공기압력...0.14~0.55MPa
(주) 공기 공급원의 압력이 설정 압력보다 떨어지지 않도록 하십시오.
| 사이즈 | 최소 토크 N·m | 최대 토크 N·m |
|---|---|---|
| TGK20 | 15.0 | 65.0 |
| TGK30 | 30.0 | 147 |
| TGK45 | 90.0 | 392 |

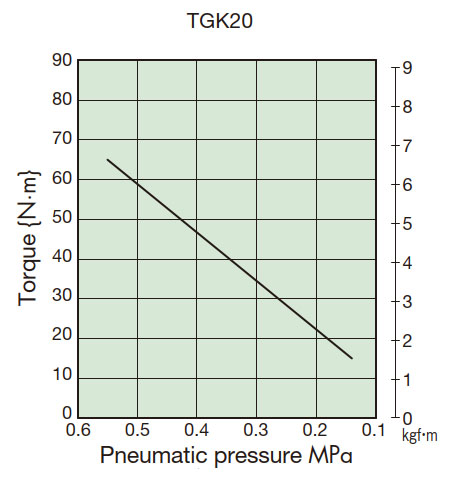

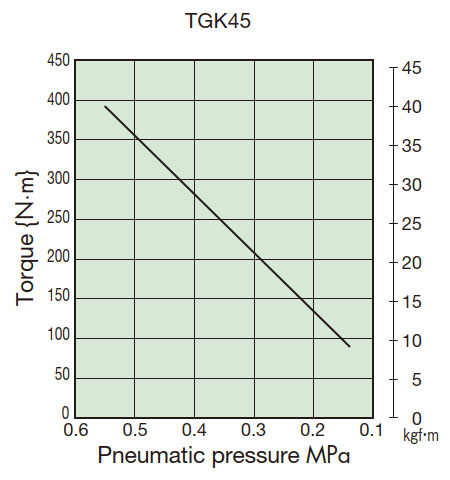

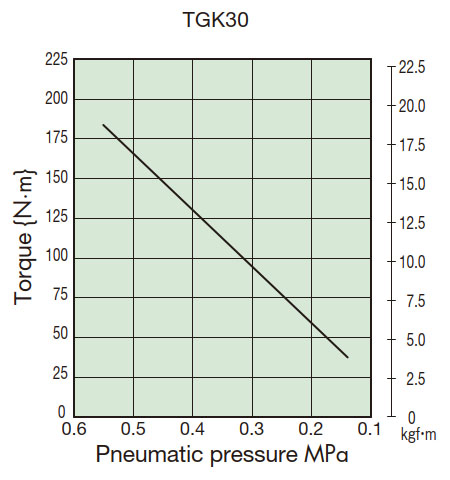

토크 상관도
