기술자료 기계식 과부하 보호 기기 취급
미니키퍼 MK 취급
축에 설치
- 1. 미니키퍼의 축 구멍 직경은 모두 완성됩니다. 설치하는 축경의 공차는 h7 또는 h8을 권장합니다.

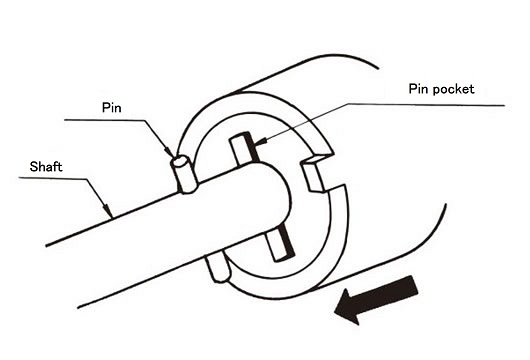

- 2. 축과의 연결은 보스 단면의 핀 포켓(홈)을 이용합니다. 아래 그림과 같이 축에 핀을 끼워 핀 포켓에 넣습니다. 스키마는 0.5mm 정도입니다.
핀의 끝면, 측면과 핀 포켓 사이에는 반드시 스키마를 취하십시오. 핀의 종류에 따라 핀 구멍 가공이 다릅니다.
드리븐 멤버와의 설치

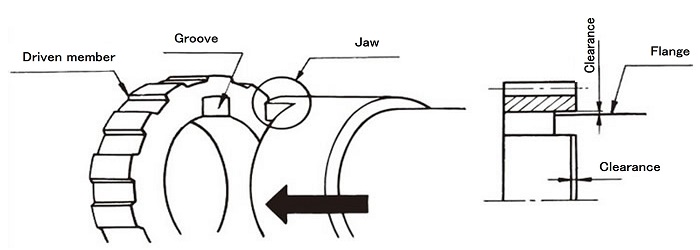

- 1. 드리븐 멤버(기어, 풀리 등)와의 세트는 플랜지부의 조를 사용합니다. 드리븐 멤버 단면에 홈을 자르고 조를 끼우도록 설정하십시오.
이때 조를 포함한 플랜지 단면에 스러스트 하중, 레이디얼 하중이 작용하지 않도록 반드시 스키마를 마련해 주십시오. 스키마는 0.5mm 정도입니다.
토크 설정

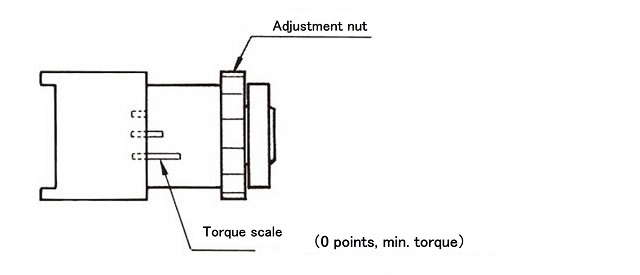

- 1. 미니키퍼는 모두 0포인트(min. 토크) 상태로 출하되어 있습니다.
이때 조절 너트의 외주상에 있는 눈금은 아래 그림의 상태로 되어 있습니다. 확인하십시오.

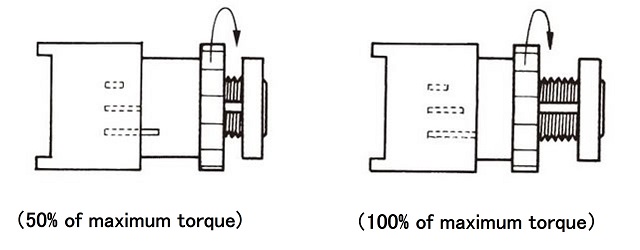

- 2. 토크의 설정은 조절 너트를 체결하여 실시해 주십시오. 토크 곡선은 여기를 참조하십시오.
토크 눈금은 아래 그림과 같이 설정 토크의 기준으로 하십시오.설정 토크가 적절한지 여부를 반드시 실제 기기로 확인하십시오.

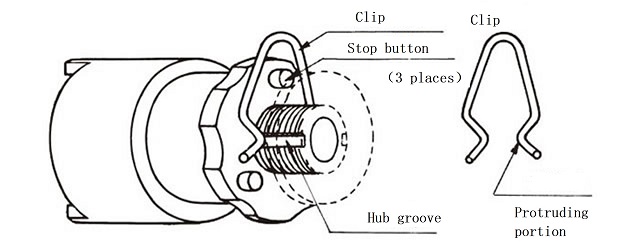

- 3. 토크 설정 종료 후, 조절 너트의 회전방지를 실시합니다. 회전 방지는 제공된 회전 방지 클립을 아래 그림과 같이 조절 너트와 스톱 컬러 사이에 놓습니다.
회전 클립의 돌출부가 보스 홈(양측)에 들어가 있는지 반드시 확인해 주십시오. 회전 방지 클립 조절 너트의 스톱 버튼(볼록부)에 해당하는 것으로 회전 방지가 됩니다.
주) 1. 마사츠면에 물, 기름 등이 부착하면 토크 이상이 발생하여 안정된 슬립 토크를 얻을 수 없으므로 주의해 주십시오.
주) 2. 미니키퍼는 주위온도가 약 35℃ 이하를 기준으로 합니다. 이 온도를 넘는 경우는 당사에 연락해 주십시오.

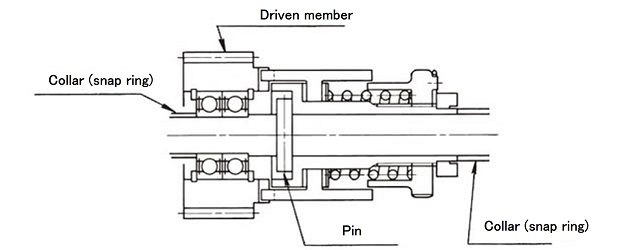

설치 예
