휘두르거나 과도한 힘으로 당기거나 탐지부에 물건을 대지 마십시오.

배선에 대해 (교류 타입 TGS8)

· 전원에 연결

반드시 부하를 통해 실시해 주십시오. 직접 연결하면 내부 소자가 파괴됩니다.

・금속 배관 실시

전원선・동력선이 근접 스위치의 코드 근처를 통과할 때는 오동작이나 파손을 방지하기 위해 단독 금속 배관을 실시해 주십시오.

・서지 보호

TG 센서를 사용하는 근처에 큰 서지를 발생하는 장치(모터, 용접기 등)가 있는 경우, TG 센서에도 서지 흡수 회로가 내장되어 있습니다만,
배리스터 등의 서지 업소버를 발생원에 삽입하도록 배려해 주십시오.

· 소비 (누설) 전류의 영향

TG 센서 OFF 시에도 회로를 작동시키기 위해 약간의 전류가 소비 전류로 흐릅니다. (그래프 "소비 (누설) 전류 특성"참조)
이 때문에 부하에 작은 전압이 생겨 부하의 복귀 불량 일어나는 일이 있으므로, 사용전에 이 전압이 부하의 복귀 전압 이하인 것을 확인해 주십시오.
또한 릴레이를 부하로 사용하는 경우, 그 릴레이의 구조에 의해 누설 전류로 OFF시에 우울증을 일으킬 수 있으므로 주의해 주십시오.

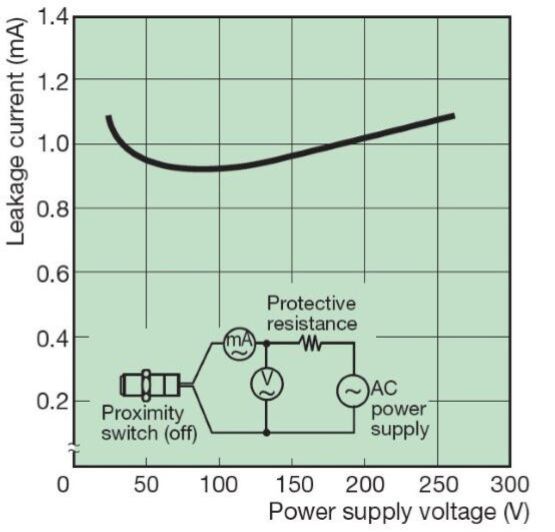

· 소비 (누설) 전류 특성

・전원전압이 낮은 경우

전원 전압이 AC48V보다 작고 부하 전류가 10mA 이하인 경우, TG 센서 ON시의 출력 잔류 전압이 크고,
또한 OFF시에는 부하의 잔류 전압이 커집니다. (그래프 "부하 잔류 전압 특성"참조)

・부하 전류가 작은 경우

부하 전류가 5mA 미만이면 TG 센서에서 부하의 잔류 전압이 커집니다. (그래프 "부하 잔류 전압 특성"참조)
이 때 아래 그림과 같이 블리더 저항을 부하와 병렬로 접속하여 부하 전압을 5mA 이상 흘려 잔류 전압이 부하의 복귀 전압 이하가 되도록 하십시오.
블리더 저항값 및 허용 전력은 다음 식으로 산출해 주십시오. 단 여유를 보고 AC100V일 때 20kΩ, 1.5W(3W) 이상,
AC200V일 때는 39kΩ, 3W(5W) 이상의 사용을 권장합니다. (발열의 영향이 문제가 되는 경우는, ()내의 W수 이상의 것을 사용해 주십시오.

· 부하 잔류 전압 특성

・돌입 전류의 큰 부하에 대해서

램프나 모터 등 돌입 전류(1.8A 이상)의 큰 부하는 개폐 소자를 열화 또는 파손하게 됩니다.
이 경우 릴레이를 통해 사용하십시오.
