엑트플렉스 커플링 NES 시리즈 취급

취급에 대해서는 취급설명서를 숙독해 주십시오.

엑트플렉스 커플링 NES 시리즈는 조립 완성품(축 구멍 가공 완료)으로의 납품이 되므로, 장치에 그대로 조립할 수 있습니다. 이하의 요령으로 축에 설치해 주십시오.

설치 시에는 커플링에 무리한 힘이 걸리거나 낙하시키지 않도록 주의해 주십시오.

디스크를 고정하는 육각 구멍이 있는 볼트는 절대로 풀지 마십시오.

사용온도범위는 -30℃~100℃입니다.

(1) 설치축의 표면, 커플링 설치면의 쓰레기, 유분을 웨스 등으로 깨끗이 닦아 주십시오.
(2) 설치축의 중심을 내고 커플링을 축에 설치합니다. 이 때 클램프 허브의 끝면이 가득 찰 때까지 축을 삽입하십시오.

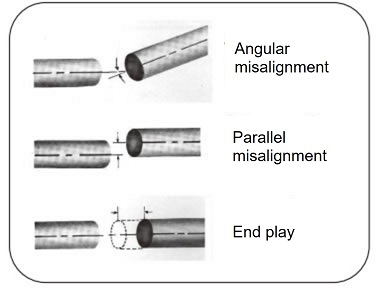

커플링의 허용편각(각도 오차), 허용편심(평행오차), 허용엔드플레이(축방향 변위)는 상관관계에 있으며, 어느 한쪽이 증가하면 다른 쪽이 감소하기 때문에 동시에 고려해야 합니다. 아래를 참고로 마음을 조정하십시오.

우선 편심(평행 오차)을 (그래프 1)에서 편각(각도 오차)으로 변환합니다.

변환한 값과 편각(각도 오차)을 합산하여 (그래프 2)의 편각(각도 오차)에 적용해 주십시오.

각 사이즈의 그래프 범위에 맞도록 마음을 조정하십시오.

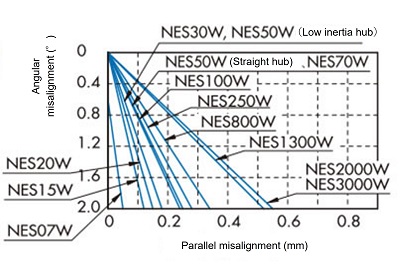

(그래프 1) 스페이서 타입

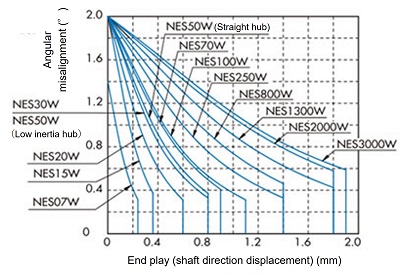

(그래프 2) 스페이서 타입

싱글 타입은 편심(평행 오차)의 흡수량이 지극히 작기 때문에 주로 편각(각도 오차)과 엔드 플레이(축 방향 변위)를 조정하여 심출해 주십시오.

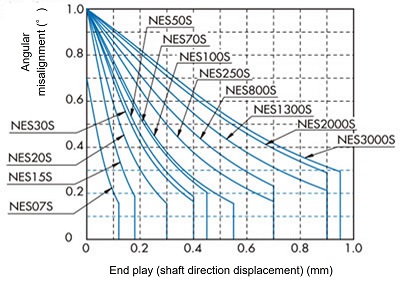

(그래프 3)은 커플링의 허용 편각(각도 오차)과 허용 엔드 플레이(축 방향 변위)에 대한 상관관계를 나타냅니다.

각 사이즈의 그래프 범위에 맞도록 마음을 조정하십시오.

(3) 클램프 볼트가 느슨한 상태에서 설치한 커플링이 회전방향·축방향으로 가벼운 힘으로 움직이는 것을 확인해 주십시오. 만약 부드럽게 움직이지 않는 경우는 (2)의 마음을 재조정해 주십시오.
(4) 아래 표의 체결 토크에 따라 클램프 볼트를 체결해 주십시오.

(그래프 3) 싱글 타입

형번	NES07	NES15	NES20	NES30	NES50	NES70	NES100	NES250	NES800	NES1300	NES2000	NES3000
클램프 볼트 사이즈	M2	M2	M2.5	M2.5	M3	M3	M4	M4	M6	M6	M8	M8
체결 토크 N·m {kgf·m}	0.50 {0.05}	0.50 {0.05}	1.0 {0.10}	1.0 {0.10}	1.9 {0.19}	1.9 {0.19}	3.8 {0.39}	3.8 {0.39}	12 {1.22}	12 {1.22}	30 {3.1}	30 {3.1}
