롤러 체인 커플링 스테인리스 시리즈 취급

• 1. 케이스에 사용하는 경우는 오일 씰을 좌우의 스프로킷에 씰의 립 방향이 치부측이 되도록 끼워 둡니다.
  (수직 설치의 경우 상단 스프로킷에 오일 씰을 설치하십시오.)
• 2. 스프로킷의 측면을 밀착시켜 편각(각도 오차), 편심(평행 오차)을 수정합니다.

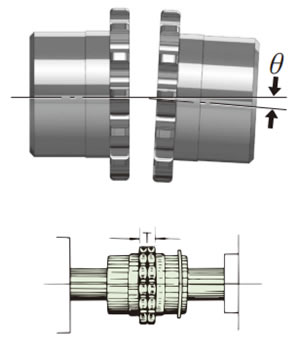

  치아 측면의 길이 T가 외주에서 동일하도록 각도를 수정합니다.
  허용 편각(각도 오차) θ = 1° 이하



  이뿌리에 스트레이트한 것을 맞추고, 이뿌리의 엇갈림이 없도록 합니다.

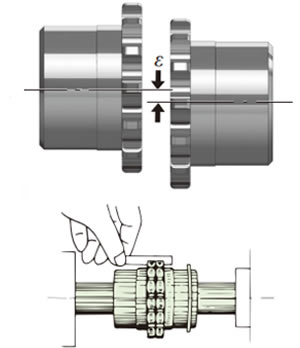

  허용 편심 (평행 오차) ε = 체인 피치의 2 % 이하 (아래 표의 값 참조)

  형번	CR4012	CR4014	CR4016	CR5014	CR5016	CR5018	CR6018	CR6022	CR8018	CR8022	CR10022	CR12018	CR12022
  허용 편심(평행 오차)(ε) mm	0.254	0.254	0.254	0.318	0.318	0.318	0.381	0.381	0.508	0.508	0.635	0.762	0.762
  허용 편각 (각도 오차) (θ) °	1	1	1	1	1	1	1	1	1	1	1	1	1
  허용 엔드 플레이 (축 방향 변위) mm	S±0.68	S±0.68	S±0.68	S±0.88	S±0.88	S±0.88	S±1.02	S±1.02	S±1.32	S±1.32	S±1.52	S±2.02	S±2.02

• 3. 두 스프로킷 사이를 S 치수(치수표 참조)로 설정하고 스프로킷을 세트 스크류로 고정합니다.
• 4. 그리스를 양 스프로킷 사이의 S 치수부에 끼우고 치부에도 도포합니다.
  이어서 체인에 그리스를 도포하고 스프로킷에 감아 스프로킷의 거리를 (치수표 S치수) 열어 부착한다. 체인을 감는다. 조인트 링크를 1열에 삽입.

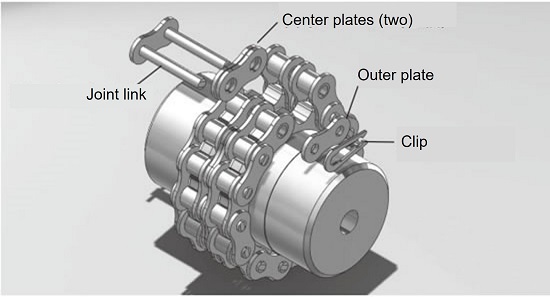

  중간 플레이트(2장)를 넣는다. 체인 두 번째 열에 조인트 링크를 삽입합니다. 체인에서 튀어 나온 조인트 링크에 외부 플레이트를 넣고 클립을 부착한다.



• 5. 케이스를 사용하는 경우는 케이스 양측에 그리스를 소요량 넣고 볼트로 양측의 케이스를 스프로킷에 단단히 부착합니다. 운전 당초 약간의 그리스 누출이 있지만 곧 안정됩니다. 누설이 멈추지 않으면 설치에 문제가 없는지 확인하십시오.
