기술자료 링 취급

롤러 체인 커플링 취급

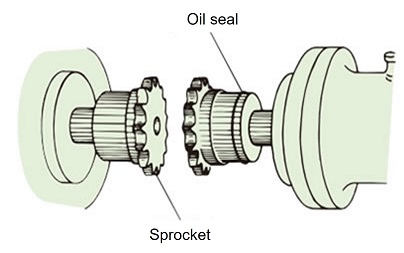

  • 1. 오일 씰을 좌우 스프로킷 중 하나에 씰의 립 방향이 치부측이 되도록 끼워 둡니다.
    (수직 설치의 경우 상단 스프로킷에 오일 씰을 설치하십시오.)オイルシール, スプロケット
  • 2. 스프로킷의 측면을 밀착시켜 편각(각도 오차), 편심(평행 오차)을 수정합니다.

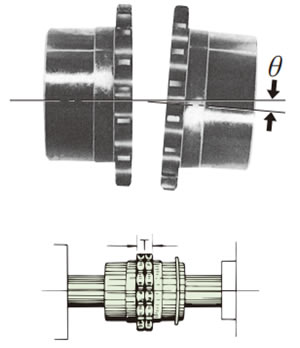

    角度誤差

    치아 측면의 길이 T가 외주에서 동일하도록 각도를 수정합니다.
    허용 편각(각도 오차) θ = 1° 이하

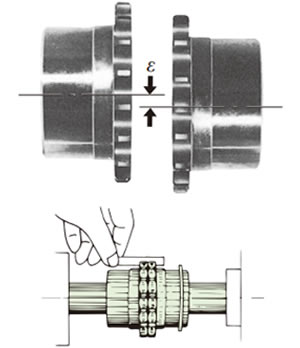

    平行誤差

    이뿌리에 스트레이트한 것을 맞추고, 이뿌리의 엇갈림이 없도록 합니다.
    허용 편심 (평행 오차) ε = 체인 피치의 2 % 이하 (아래 표의 값 참조)

    전동능력표 최고회전속도의 1/3이상의 회전으로 사용하는 경우의 설치허용오차는 θ = 0.5°이하, ε = 체인피치의 1%이하로 해 주십시오.

  • 3. 두 스프로킷 사이를 S 치수(치수표 참조)로 설정하고 스프로킷을 세트 스크류로 고정합니다.

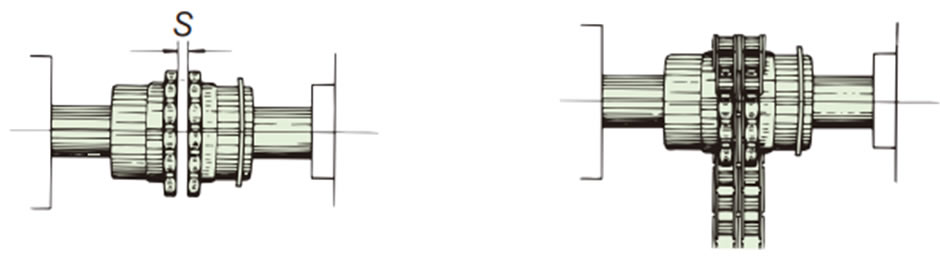

  • 4. 그리스를 양 스프로킷 사이의 S 치수부에 끼우고 치부에도 도포합니다.

    이어서 체인에 그리스를 도포하고 스프로킷에 감아 피팅 핀으로 멈춥니다. 피팅 핀은 오일 씰 측에서 삽입하고, 반 오일 씰 측에 클립 또는 분할 핀이 오도록 설정하여 확실하게 설치되어 있는지 확인합니다.

    グリースを両スプロケット間のS寸法部につめ、歯部にも塗布します。
  • 5. 케이스를 사용하는 경우는 케이스 양측에 그리스를 소요량 넣고 볼트로 양측의 케이스를 스프로킷에 단단히 부착합니다.

    운전 당초 약간의 그리스 누출이 있지만 곧 안정됩니다. 누설이 멈추지 않으면 설치에 문제가 없는지 확인하십시오.

허용 미스 정렬
형번  CR3812 CR4012 CR4014 CR4016 CR5014 CR5016 CR5018 CR6018 CR6022
허용 편심 (평행 오차) (ε) mm 0.19 0.254 0.254 0.254 0.318 0.318 0.318 0.381 0.381
허용 편각 (각도 오차) (θ) ° 1 1 1 1 1 1 1 1 1
허용 엔드 플레이 (축 방향 변위) mm S±0.31 S±0.68 S±0.68 S±0.68 S±0.88 S±0.88 S±0.88 S±1.02 S±1.02
형번  CR8018 CR8022 CR10020 CR12018 CR12022 CR16018 CR16022 CR20018 CR20022
허용 편심 (평행 오차) (ε) mm 0.508 0.508 0.635 0.762 0.762 1.016 1.016 1.270 1.270
허용 편각 (각도 오차) (θ) ° 1 1 1 1 1 1 1 1 1
허용 엔드 플레이 (축 방향 변위) mm S±1.32 S±1.32 S±1.52 S±2.02 S±2.02 S±2.52 S±2.52 S+1.0/-3.0 S+1.0/-3.0
  • 주) 1. 각 허용 오차는 다른 오차가 제로로 했을 경우입니다.
  • 주) 2. 전동능력표 최고회전속도의 1/3이상의 회전으로 사용하는 경우의 설치허용오차는 θ = 0.5°이하, ε = 체인피치의 1%이하로 해 주십시오.

사용상의 주의

  • 1. 고속 회전이나 심한 진동이 있는 용도에서는 반드시 볼트에 풀림 방지제를 도포한 후 케이스를 설치해 주십시오.
  • 2. 볼트의 풀림이나 케이스의 파손, 체인의 절단 등, 만일에 대비해 고정 커버를 설치해 주십시오.
  • 3. 설치, 점검 시 체인을 분리할 때는 장치 부하측이 자유로워져 위험한 상태가 되지 않는 것을 확인한 후 작업을 시작하십시오.
  • 4. 그리스 누설이 허용되지 않는 분위기에서 사용되는 경우는 당사에 상담해 주십시오.
  • 5. 설치, 점검 시에는 반드시 사전에 취급 설명 내용을 확인한 후 작업해 주십시오.

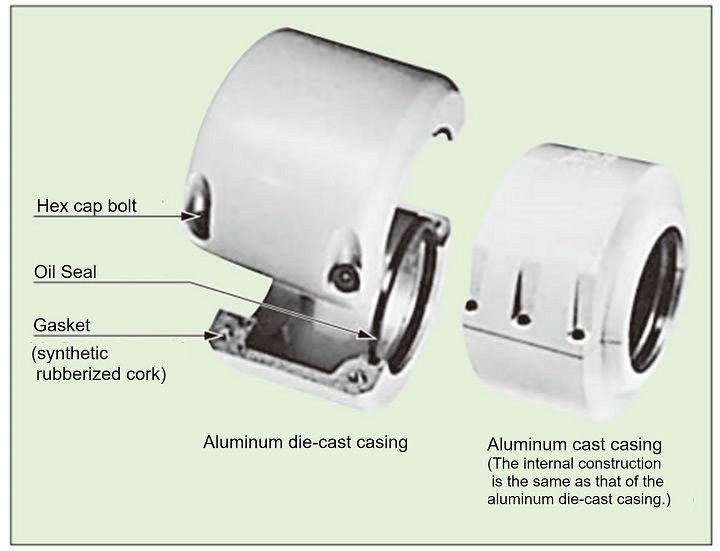

케이스의 구조와 역할

케이스는 설치, 점검에 편리하도록 축과 직각 방향으로 분리할 수 있는 할형으로 되어 있으며, 보스와의 끼워맞춤부는 보스를 확실히 유지하고 게다가 편심이 없도록 정밀하게 마무리되어 있습니다.

또 다른 쪽 구멍은 사다리꼴 홈이 되어 있어, 이것에 오일 씰을 넣어 기름 누설을 막는 것과 동시에 커플링의 유연성을 거치지 않도록 스프로킷의 보스를 자유롭게 유지합니다.

할형의 접합부는, 패킹을 끼우고 유밀하게 해, 볼트로 멈추고 있습니다.

체인 커플링에 케이스를 붙이면, 윤활제의 비산과 먼지의 침입을 막아 윤활이 완전하게 되므로, 커플링의 수명을 현저하게 길게 합니다. 또한 부식성 분위기에 대해 본체를 보호함과 동시에 위험을 방지하고 외관도 아름답습니다.

특히 기동・정지 빈도가 많은 경우나 진동이 큰 경우로, 케이스를 설치할 때에는 상담해 주십시오.

다음의 경우에는 반드시 케이스를 붙여 주십시오.

  • (1) 높은 회전 속도로 사용하는 경우. (전동능력표 참조)
  • (2) 먼지 등의 마모성 분위기 내에서 사용하는 경우.
  • (3) 습기 등의 부식성 분위기 내에서 사용하는 경우.
