파워 리지드 커플링 EPR 시리즈 선정
테이퍼 록의 체결 토크와 전달 토크
| 형번 | EPR50 | EPR58 | EPR68 | EPR78 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 가압 볼트 | M6 | M6 | M6 | M6 | |||||
| 조임 토크 N·m{kgf·m} |
16.7{1.7} | 16.7{1.7} | 16.7{1.7} | 16.7{1.7} | |||||
| 축 구멍 지름 | 16 | 90{9.2} | - | - | - | ||||
| 17 | 98{10.0} | - | - | - | |||||
| 18 | 106{10.8} | 78 {8.0} | - | - | |||||
| 19 | 115{11.7} | 94{9.6} | - | - | |||||
| 20 | 123{12.5} | 110{11.2} | - | - | |||||
| 22 | 139{14.2} | 141{14.4} | 144{14.7} | - | |||||
| 24 | - | 172{17.6} | 191{19.5} | - | |||||
| 25 | - | 188{19.2} | 216{22.0} | - | |||||
| 28 | - | - | 287{29.3} | - | |||||
| 30 | - | - | 334{34.1} | 176{18.0} | |||||
| 32 | - | - | 382{39.0} | 212{21.6} | |||||
| 35 | - | - | 454{46.3} | 264{26.9} | |||||
| 36 | - | - | - | 281{28.7} | |||||
| 38 | - | - | - | 316{32.2} | |||||
| 40 | - | - | - | 351{35.8} | |||||
| 42 | - | - | - | 385{39.3} | |||||
| 45 | - | - | - | 437{44.6} | |||||
| 48 | - | - | - | 489{49.9} | |||||
※굵게는 재고축 구멍 직경입니다. 축 구멍 직경의 조합은 여기를 참조하십시오.
선정
토크 용량
사용하는 서보 모터의 최대 토크(T'max)에 기동 정지에 의한 부하의 서비스 요소 곱한 최대 토크(Tmax)를 산출해 주십시오.
테이퍼 록의 전달 토크로 체크해 주십시오.
- Tmax = T'max × 서비스 요소 (SF)
- Tmax : 커플링에 걸리는 최대 토크 N·m{kgf·m}
- T'max：서보 모터의 최대 토크 N・m{kgf・m}
| 부하의 종류 | 균일한 하중 | 중간 정도의 변동 부하 | 격렬한 변동 부하 |
|---|---|---|---|
| 서비스 요소 (SF) | 1.2 | 1.4 | 1.5 |

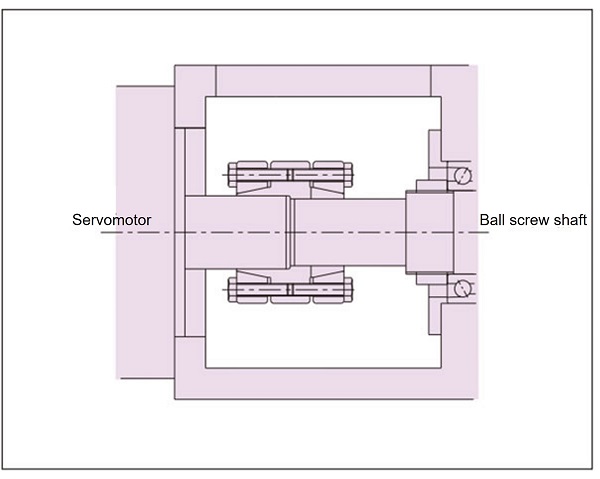

설치 예
