기술자료 감속기 웜 감속기 모터 사양
표준 단자함 사양
1. 모터 출력：0.1kW ~ 0.4kW[수지제]
| 단자 치수 | 단자함 위치 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

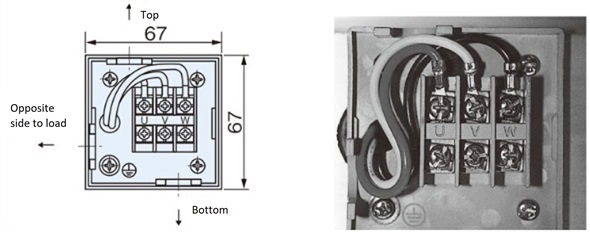

| 브레이크 없음 |  |
|
||||||||||||

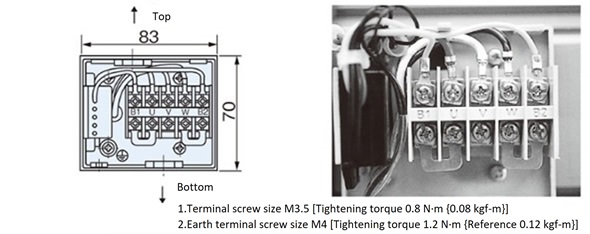

| 브레이크 부착 |  |
|
2. 모터 출력：0.75kW[강철제]
| 단자 치수 | 단자함 위치 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 브레이크 없음 |  |
|
||||||||||
| 브레이크 부착 |  |
|
3. 모터 출력: 1.5kW ~ 2.2kW [강철제]
| 단자 치수 | 단자함 위치 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 브레이크 없음 |  |
|
|||||||||||||||
| 브레이크 부착 |  |
|
4. 모터 출력: 3.7kW[강철제]
| 단자 치수 | 단자함 위치 | |
|---|---|---|
| 브레이크 없음 |  |
 |
| 브레이크 부착 |  |
 |
5. 모터 출력：5.5kW[강철제]
| 단자 치수 | 단자함 위치 | |
|---|---|---|
| 브레이크 없음 |  |
 |
| 브레이크 부착 |  |
 |

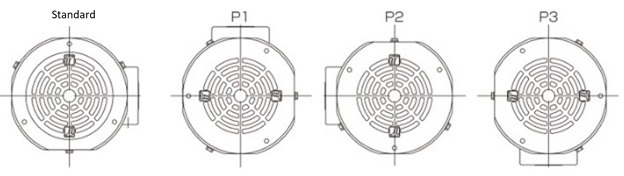

단자함 설치 방향
단자함의 설치 방향은 90°피치로 변경 가능합니다. 주문시에 지시해 주십시오.
또는 모터 설치 볼트를 제거하고 모터를 돌림으로써 고객의 설치 방향 변경도 가능합니다.

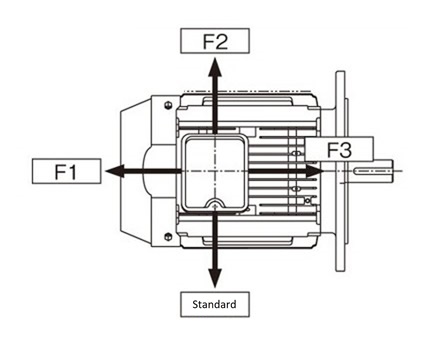

단자함의 출구 방향
90° 피치로 변경 가능합니다.
(5.5kW 브레이크 부착은 변경할 수 없습니다)
주문시에 지시해 주십시오.
(예: 단자구 방향 F1)
