기술자료 소형 컨베이어 체인 체인의 종류와 구분 · 구조
소형 컨베이어 체인은 크게 나누어 어태치먼트 부착 RS형 체인 과 더블피치 있어 각각의 특징에 따라 구분할 수 있습니다.
어태치먼트 부착 RS 형 체인과 더블피치

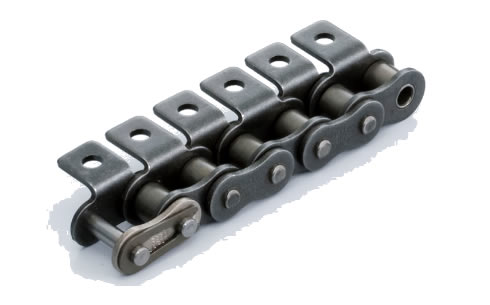

어태치먼트 부착 RS 형 체인
- ・굴곡이 부드럽고 반송 속도를 빠르게 할 수 있습니다.
- ・RS형 표준 스프로킷 사용할 수 있어 컴팩트한 설계가 가능합니다.
- · 비교적 정밀도가 높습니다.

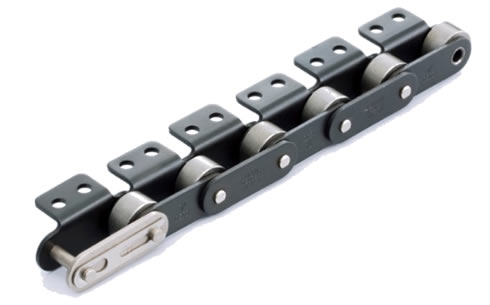

더블피치
- ・반송 효율이 높고, 큰 하중에도 견딜 수 있는 R 롤러를 설치할 수 있습니다.
- ・어태치먼트의 폭이 넓고, 구멍의 수를 선택할 수 있습니다.
- ・미터당의 링크수가, 더블피치 이므로 반이 되어, 길이당의 링크수가 줄어들기 때문에 가격이 저렴합니다.
어태치먼트 부착 RS 형 체인의 구조
체인 본체는 핀, 부시, 롤러, 내·외 플레이트의 5부품으로 구성됩니다.
기본 구조는 드라이브체인과 함께입니다.
| 어태치먼트 부착 RS형 구조의 특징 | |
|---|---|
| 롤러 | ・S롤러만입니다. |
| 내·외 플레이트 | ・RS형의 8자형입니다. |
| 스프로킷 | · 대부분의 경우 RS 표준 스프로킷 사용할 수 있습니다. |
더블피치 구조
체인 본체는 핀, 부시, 롤러, 내·외 플레이트의 5부품으로 구성됩니다.
기본 구조는 드라이브체인과 함께입니다.
| 더블피치 구조의 특징 | |
|---|---|
| 롤러 | ・S롤러와 R롤러가 있습니다. |
| 내·외 플레이트 | ・RS형의 2배의 피치로 플랫 형상입니다. |
| 스프로킷 | ・R 롤러는 전용 스프로킷 필요합니다. ・S롤러는 30치 이상으로 RS표준 스프로킷을 사용할 수 있습니다. |

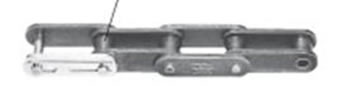

S 롤러

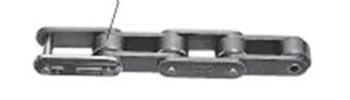

R 롤러
R 롤러와 S 롤러의 구분
더블피치는 R 롤러와 S 롤러의 2 종류의 롤러를 선택할 수 있습니다.
| 체인 무게 |
롤러 허용 부하 |
롤러 마모 | 롤러 회전시 마찰 계수 |
소용 동력 | 기장 | 체인 속도 | |
|---|---|---|---|---|---|---|---|
R 롤러
|
큰 (1.5) |
큰 (5) |
작은 | 작은 (1) |
작은 | 10m 이상 | 20m/min 이상 |
S 롤러
|
작은 (1) |
작은 (1) |
큰 | 큰 (1.8) |
큰 | 10m 이하 | 20m/min 이하 |
R 롤러는 허용 부하가 크고 마찰 저항이 낮은 특징이 있습니다.
또한 롤러 외경이 플레이트 폭보다 큽니다.
S 롤러는 스프로킷의 맞물림시 충격과 마모를 완화시키는 효과가 있습니다.
또한 R 롤러와 비교해 주행 저항은 커지지만 경량화를 도모할 수 있습니다.
롤러 외경은 플레이트 폭보다 작습니다.
