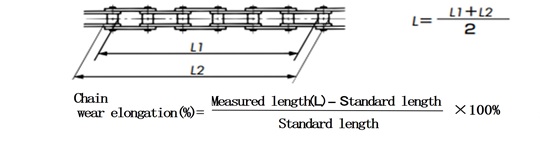

체인 전체의 가타를 제외하기 위해, 어느 정도 체인을 긴 상태에서 체인 길이를 측정합니다. 측정 오차를 줄이기 위해 6 ~ 10 링크 롤러의 안쪽 (L1)과 외부 (L2)를 측정하여 판정 치수 (L)를 구합니다.

기준 길이 = 칭호 체인 피치 × 측정 링크 수

체인의 마모 신장이 2% 이상일 때는 교체해 주십시오.

※피치 신장 한계를 한눈에 확인할 수 있는 체인 마모 측정 스케일도 봐 주세요.

람다체인은 체인 신장이 0.5% 정도가 되었을 때 기름 부서질 수 있습니다. 기름 부족의 기준으로서, 플레이트 사이에 붉은 마모 분말이 붙어, 굴곡 불량도 발생합니다.
이 때가 수명입니다.

롤러 외주부 및 부시와의 슬라이딩 부분의 마모에 의해 플레이트의 하면 가이드 레일에 닿기 시작하면 수명입니다.

플레이트가 가이드 레일에 닿기 시작하면 마찰 저항이 커져 체인에 작용하는 장력의 증대, 모터 출력의 부족 등의 원인이 됩니다.

마모에 의해 롤러에 구멍이 나거나 균열을 일으켰을 때는 수명입니다.

플레이트가 직접 반송물 또는 가이드 레일 위를 미끄러져 있는 경우에는 그림과 같이 플레이트의 H치수가 1/8위 마모하면 한도입니다.

그림 30. 플레이트 폭 마모

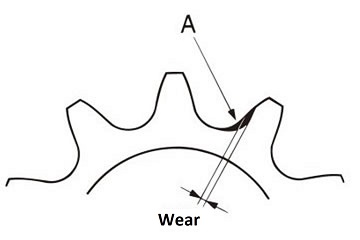

스프로킷이 아래 그림(왼쪽)과 같이 마모되어 오면, A부에 체인이 걸려서 떨어져가 나빠져 체인이 진동을 일으킵니다.

마모의 허용량은 컨베이어의 형식, 체인의 사이즈에 따라 다소 다릅니다만 0.3mm~1.0mm 정도 마모한 곳에서, 교체하면 체인을 하지 않게 합니다.

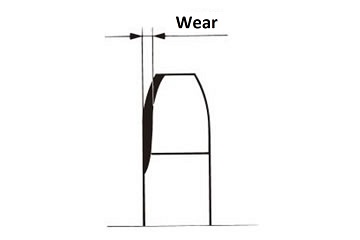

또한 스프로킷이 아래 그림(오른쪽)과 같이 치폭 방향으로 마모되는 경우는 축의 중심이 부정확하므로 수정해 주십시오.

그림 32. 스프로킷 치아 마모
