・캠클러치의 맞물림시에는

캠과 외륜의 접촉 위치에 맞물림 토크의 크기에 비례하여 압축 응력이 작용합니다. 압축 응력이 작용하는 외륜의 위치는 맞물릴 때마다 무한히 이동하지만, 캠에 압축 응력이 작용하는 위치는 거의 불변입니다. 따라서, 어느 크기의 토크가 반복 작용하면 캠의 맞물림면에는 피로에 의한 피칭이 발생합니다.

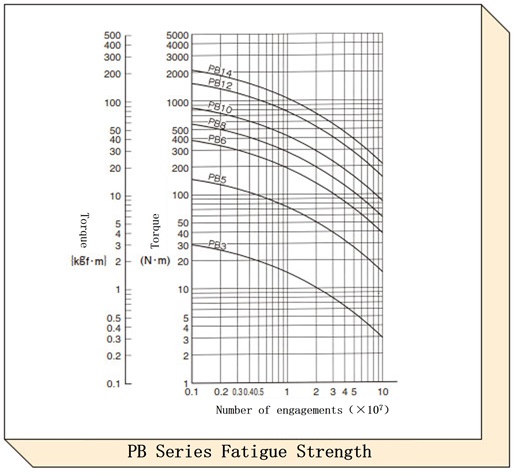

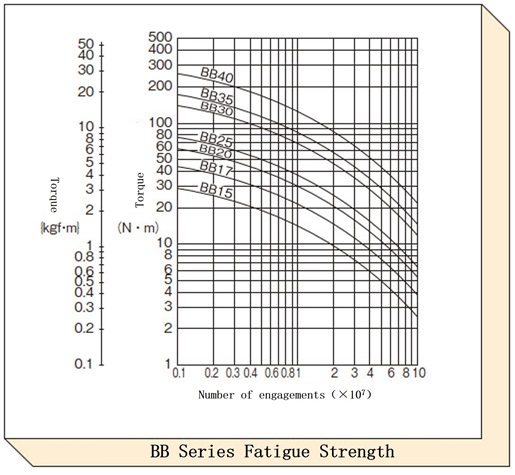

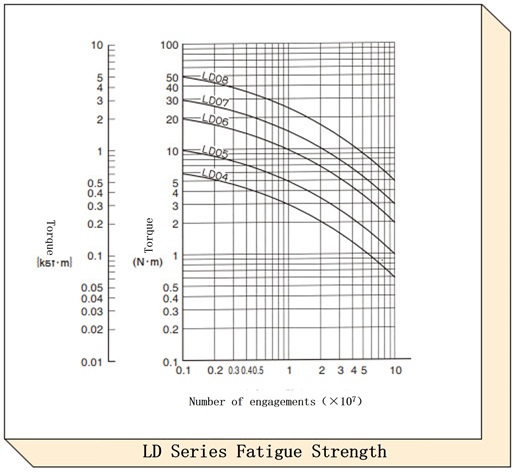

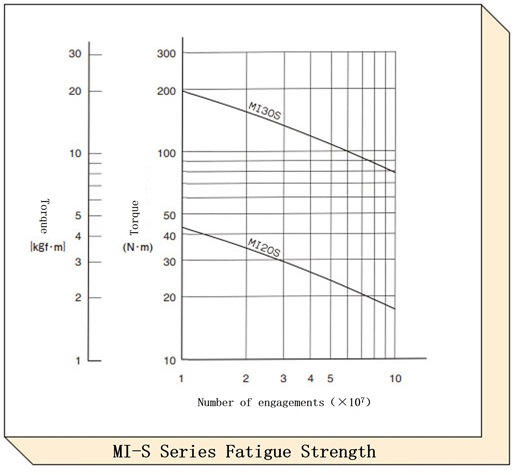

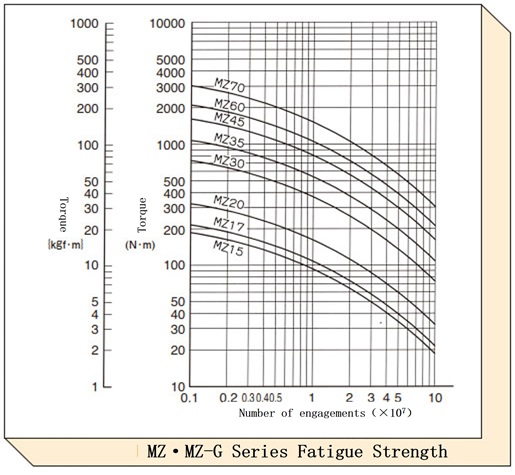

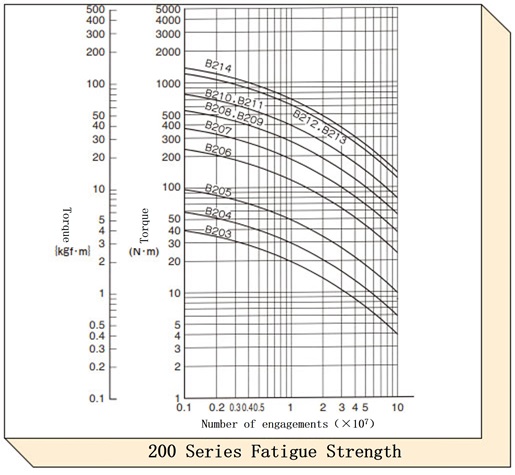

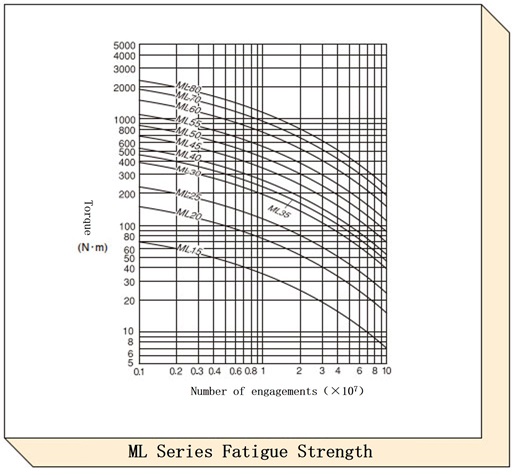

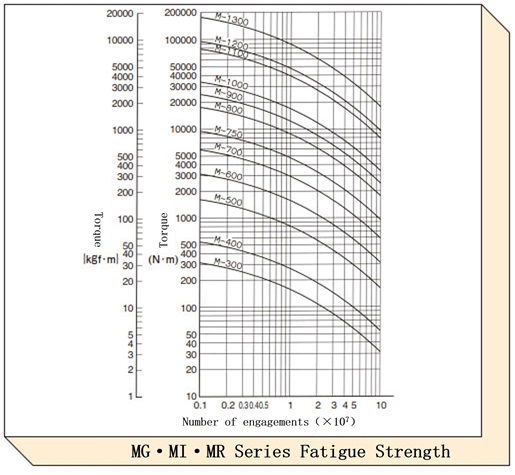

피로 수명 곡선을 참고하여 기대 수명을 확인하십시오.

주의사항

• 1. 부하 변동이 많은 기계나 진동 하중을 수반하는 용도의 경우, 외관상은 1회의 맞물림이라도 캠 클러치에는 반복 토크가 작용하고 있는 경우가 많습니다. 오른쪽 그림은 부하 변동이 있는 기계의 캠 클러치에 작용하는 토크를 실측한 것입니다. 피로 수명을 추정할 경우 최대 부하 토크의 1/2 이상의 값을 나타내는 피크는 1회의 맞물림 횟수로 산입해야 합니다.
• 2. 인덱싱의 사용법은 반복 하중의 빈도가 특히 많아지므로 피로 수명을 확인하는 것이 중요합니다.
• 3. 서보 모터를 사용하는 경우, 캠의 마모가 사용 상황에 따라 평소보다 진행되는 경우가 있습니다. 서보 모터의 사용을 검토할 때는 당사에 상담해 주십시오.

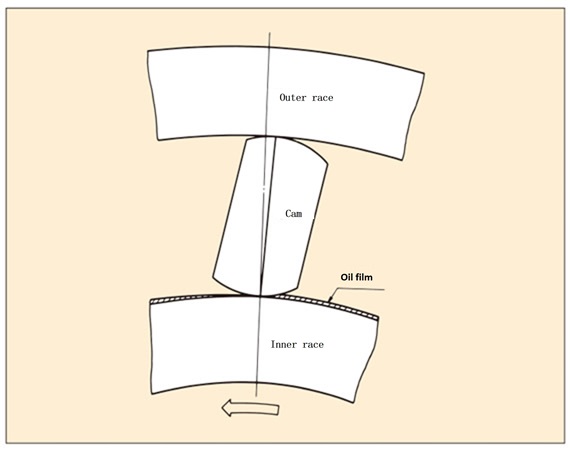

・캠 클러치의 공전시에는

캠과 외륜의 접촉 위치에서 공전 회전 속도에 비례하는 속도의 미끄러짐이 발생합니다.

이 때문에 접촉 위치에서의 마모에 유의해야 합니다.

접촉압은 스프링에 의한 약간의 힘 F에 의해 발생하는 매우 작기 때문에 충분히 윤활되어 있으면 단시간에 마모되지 않습니다.

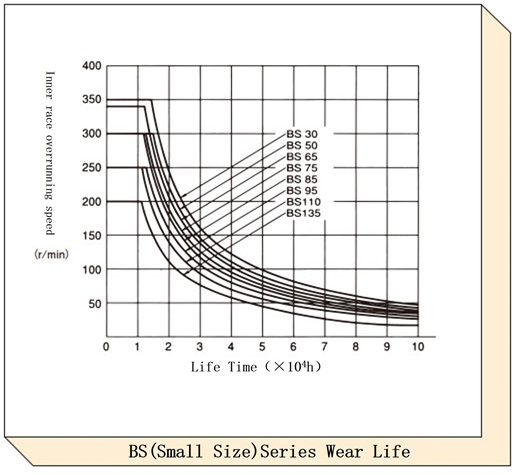

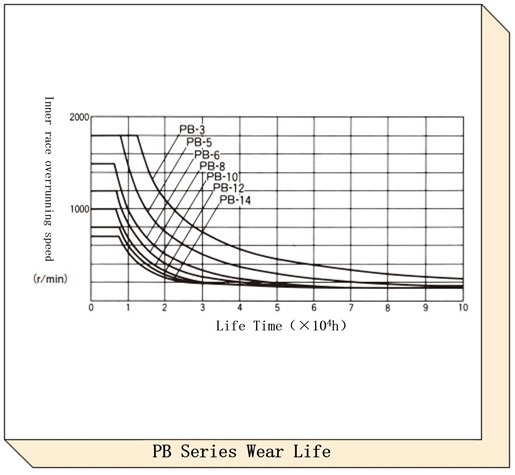

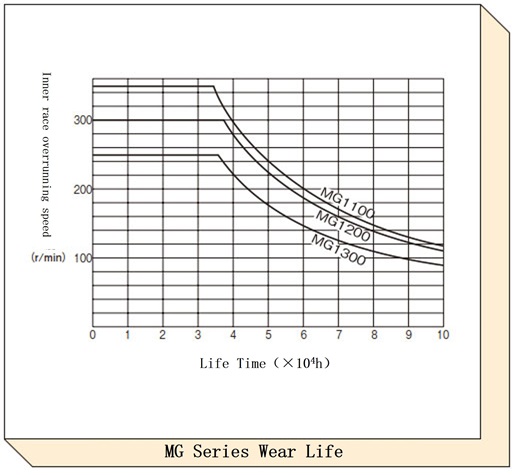

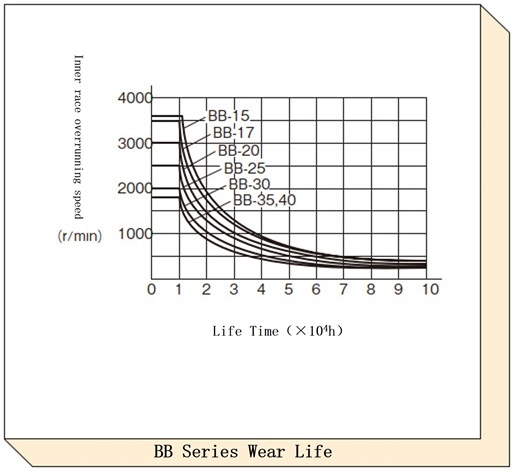

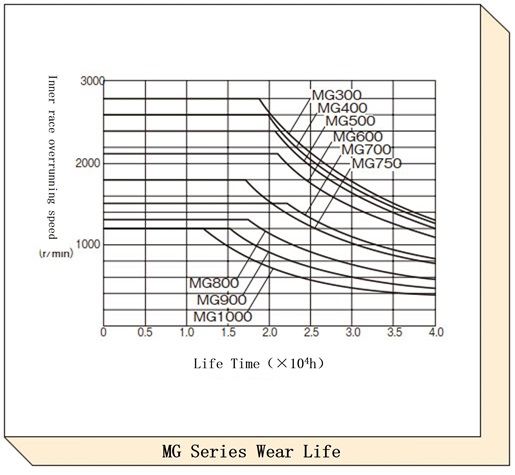

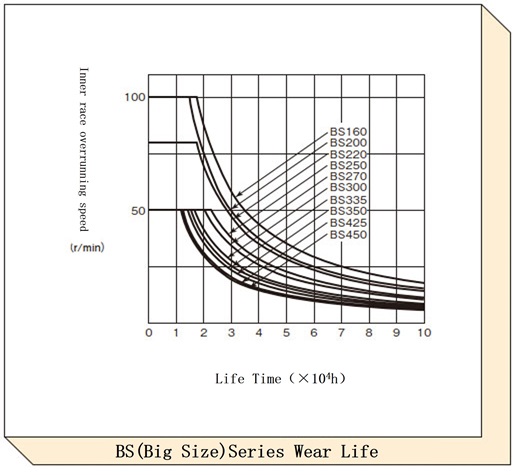

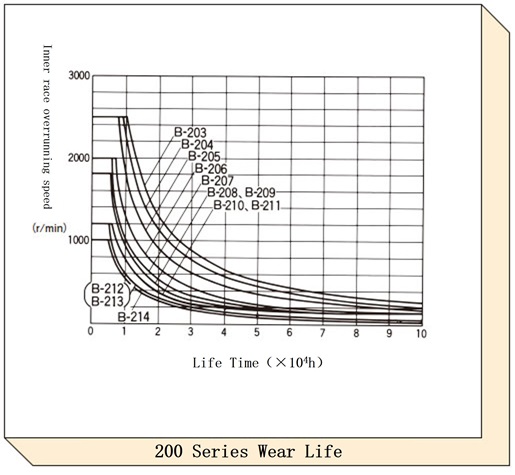

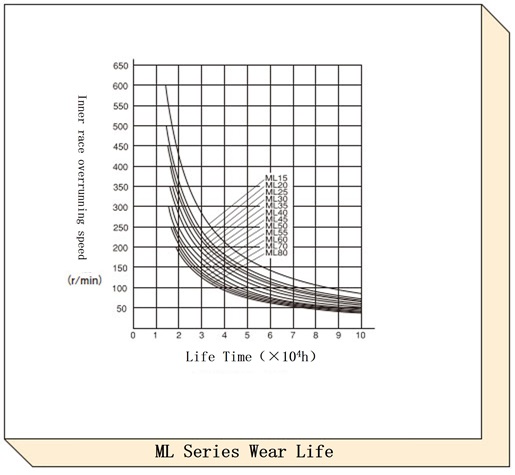

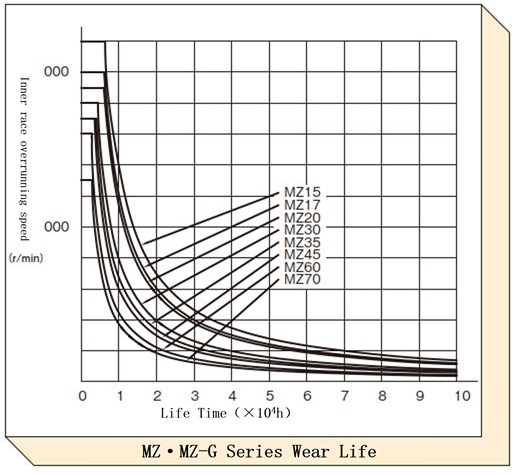

윤활조건에 따라 변화합니다만, 보통 상태(카탈로그 기재대로)로 윤활되었을 경우의 마모 수명을 나타낸 것이 마모 수명 곡선 입니다. 상대적으로 빠르고, 공전 시간이 긴 것에 대해서는, 이 그래프를 참고로 하여, 기대 수명을 체크해 주세요.
