기술자료 취급
MZ 시리즈 취급 주의

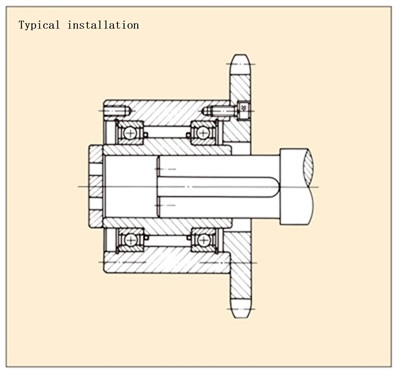

- 1. 외륜에 설치하는 스프로킷 이나 기어 등은 외륜의 내주부 E치수(여기)와 인로로 하여 외륜 단면의 탭 구멍에 강도 구분 10.9의 볼트로 단단히 설치해 주십시오. (설치 예 참조)
인로부의 공차는 f7을 권장합니다.
- 2. 축경 공차는 h6 또는 h7을 권장합니다.
- 3. 키는 반드시 평행 키를 사용하고 키 천장을 잡는 것은 절대로 피하십시오.
- 4. 키는 JIS B1301-1996(신JIS) 평행키(보통형)를 사용해 주십시오. 키 치수는, JIS로 규정하고 있는 축경과 키의 관계대로가 아닌 형번 있으므로, 주의해 주십시오.
- 5. 축에 끼울 때는 내륜 단면에 힘을 가하여 설치해 주십시오.
- 6. 수직축으로 사용하는 경우에는 회전 속도에 따라 상부 베어링에 그리스가 회전하기 어려워지는 경우가 있으므로 당사에 상담해 주십시오.
- 7. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오.
- 8. 사용 주위 온도는 -5℃~40℃의 범위입니다. 이것을 넘는 경우는 당사에 상담해 주십시오.
- 9. 그리스 봉입 타입입니다. 윤활에 대한 유지보수가 필요하지 않습니다.
