MZ-C, MG-C 시리즈 (커플링용) 취급 및 사용 방법

1. 캠 클러치부는 MZ 시리즈(여기) 및 MG 시리즈(여기)를 사용하고 있으므로 각각의 취급과 사용 방법을 참조하십시오.
2. 캠클러치측을 고속공전축에 설치해 주십시오.
3. 제품 페이지 구조도의 화살표 방향(MZ-C, MG-C)에서 본 내륜의 맞물림 회전 방향을 주문 시 반드시 지시해 주십시오. 오른쪽 회전으로 맞물릴 때는 (RH), 왼쪽 회전으로 맞물릴 때는 (LH)입니다.
4. 양축에의 설치는 가능한 한 정확하게 마음을 내십시오. 양 스프로킷 의 이뿌리에 스트레이트 엣지를 맞추어 심출을 하는 동시에, 양 스프로킷의 간격을 각 제품 페이지의 치수표 S치수가 되도록 체크한 후, 체인을 감아 주십시오.
5. 커플링의 윤활과 취급에 대해서는 롤러 체인 커플링과 같이 하십시오.
6. MG-C는 출하 시 윤활유를 봉입하지 않으므로 사용 전에 권장 윤활유를 주입하십시오.
7. 윤활 및 유지보수는 여기를 참조하십시오.

(드래그로 이동할 수 있습니다)

・MZ-C (커플링 타입)

주문시 화살표 방향에서 보고 내륜의 맞물림 회전 방향을 결정해 주십시오. ※오른쪽 맞물림(RH), 왼쪽 맞물림(LH)

(드래그로 이동할 수 있습니다)

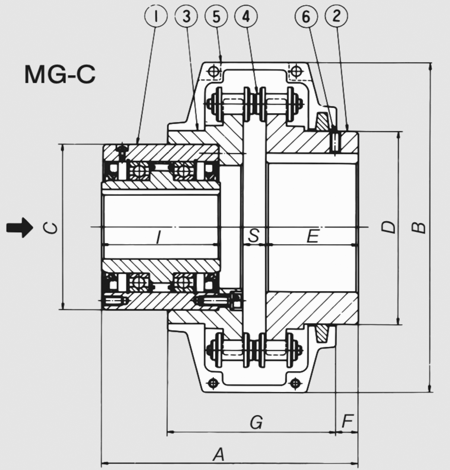

・MG-C(커플링 타입)
