MG-R 시리즈 취급 주의
- 1. MG시리즈의 캠클러치에, 오일리저버를 설치한 시리즈입니다. 열 방산성이 뛰어나므로 연속 공전에서 사용하는 컨베이어의 역전 방지(감속기 중간축 설치)에 최적입니다.
- 2. 외륜을 토크 암으로 고정하고 내륜을 감속기 중간축에 설치하여 사용합니다.
- 3. 토크 암의 설치는 외륜 단면의 탭 구멍을 이용하여 강도 구분 10.9 이상의 강도의 볼트로 단단히 설치해 주십시오. 토크 암과 베이스의 고정은 아래 그림과 같이 2~3mm의 클리어런스를 취해 주십시오. 리지드에 고정하면 고장의 원인이 되므로 주의해 주십시오.

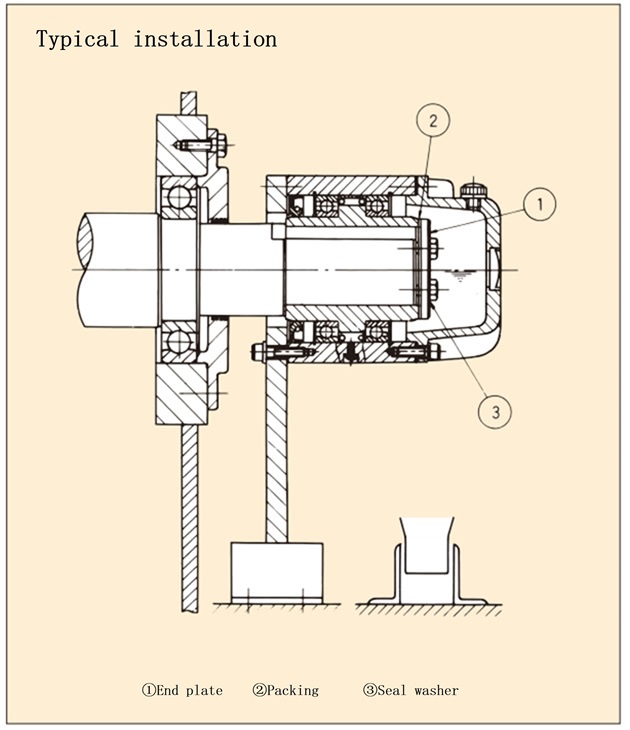

- 4. 클러치를 축에 부착하려면 반드시 엔드 플레이트를 사용하고 패킹, 씰 와셔를 사용하여 축단부에서의 오일 누출을 막아 주십시오. (설치도 참고) 엔드 플레이트, 패킹 및 씰 와셔는 사용 시 귀사에서 준비해 주십시오.
- 5. 오일 리저버를 외륜에 설치할 때, 패킹을 잊지 않고 사용해 주십시오. 또한 클러치 외륜의 플러그 중 하나가 반드시 아래로 되도록 하고 (드레인 플러그) 오일 저장소의 급유 플러그는 위가 되도록 하십시오.
- 6. 분진이 많은 곳에서 사용하는 경우는 오일 씰부에 별도 방진 대책을 풀어 오일 씰을 보호해 주십시오.
- 7. 제품 페이지 구조도의 화살표 방향에서 본 내륜의 맞물림 회전 방향을 주문 시 반드시 지시해 주십시오. 오른쪽 회전 맞물림시는 (RH), 왼쪽 회전 맞물림 때는 (LH)입니다.
- 8. 윤활 및 유지보수는 여기를 참조하십시오.
×
(드래그로 이동할 수 있습니다)
구조
주문시 화살표 방향에서 보고 내륜의 맞물림 회전 방향을 결정해 주십시오.
※오른쪽 맞물림(RH), 왼쪽 맞물림(LH)
