기술자료 취급
BS 시리즈 취급 주의
- 1. 컨베이어, 펌프 등의 저속축 역전 방지 전용 캠 클러치입니다.
- 2. 윤활 방식과 방진 대책
BS30～BS135 BS160～BS350 윤활 사양 그리스 봉입 완료입니다.
급지는 불필요합니다.그리스 윤활 타입으로 1회/년의 그리스 교환으로 충분합니다. 방진 대책 ・더블 립 오일 씰 ・방진판
・더블 립 오일 씰 - 3. 설치 전에 BS캠 클러치의 내륜 회전 방향(내륜 단면의 화살표)이 컨베이어의 회전 방향과 동일한지 반드시 확인해 주십시오.
- 4. 토크 암은 강도 구분 10.9 이상의 강도의 볼트로 BS 캠 클러치 본체에 단단히 설치하십시오. 또한, 토크 암의 외륜 단면과 접하는 면은 볼트 체결에 의해 충분한 마찰력이 얻어지도록 쓰레기 등의 부착이 없고 평면인 것을 확인해 주십시오.
- 5. 축경 공차는 h7 또는 h8을 권장합니다.

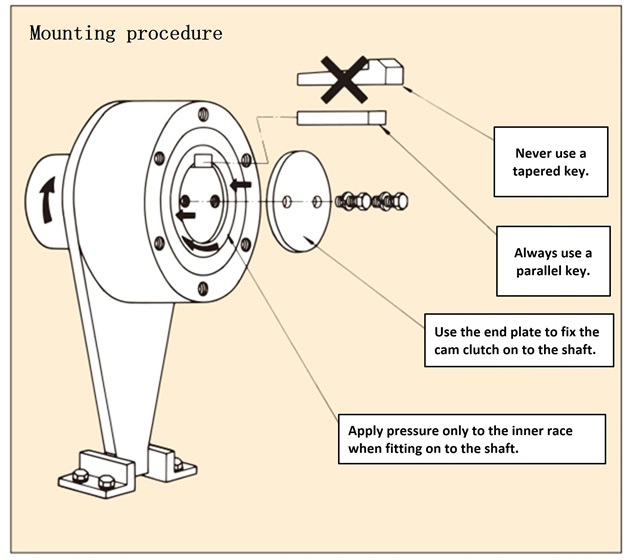

- 6. BS캠 클러치를 축에 끼울 때는 반드시 내륜 단면에 힘을 가해 주십시오. 철 해머로 직접 내륜 단면을 치거나 외륜 이나 오일 씰, 및 방진판(그리스키리)에 힘을 가하는 것은 절대로 피해 주십시오.
- 7. 축에의 설치에는 반드시 평행키를 사용해, 엔드 플레이트로 고정해 주십시오. 입력 키 등으로 키 천장을 잡는 것은 절대로 피하십시오. 캠 클러치 손상의 원인이 됩니다.

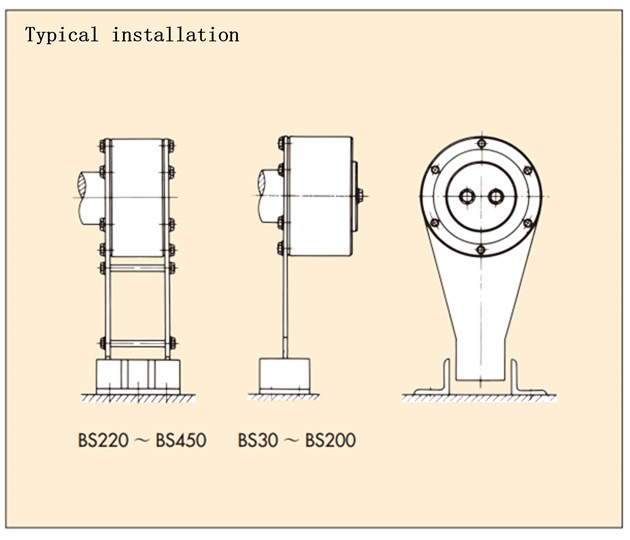

- 8. 토크 암의 끝은 축 회전 중에 축 방향으로 어느 정도 흔들립니다. 토크 암의 선단은 회전 방향으로만 회전을 멈추고, 축 방향에는 충분한 자유도를 취하여 상기 축 방향의 흔들림을 허용해 주십시오. (설치도 참조) 토크 암 선단을 완전히 고정하면 캠 클러치 내부에 코질레가 생겨 손상의 원인이 됩니다.
- 9. BS30~BS200의 토크 암은 한쪽 한 장으로 충분합니다만, BS220~BS450에 대해서는 양측 암으로 하고, 역점이 어느 쪽에도 치우치지 않고 중앙에 오도록 하십시오.
- 10. BS 캠 클러치 전용 토크 암 및 안전 커버도 표준화되어 있으므로 이용해 주십시오.
- 11. 윤활 및 유지보수는 여기를 참조하십시오.

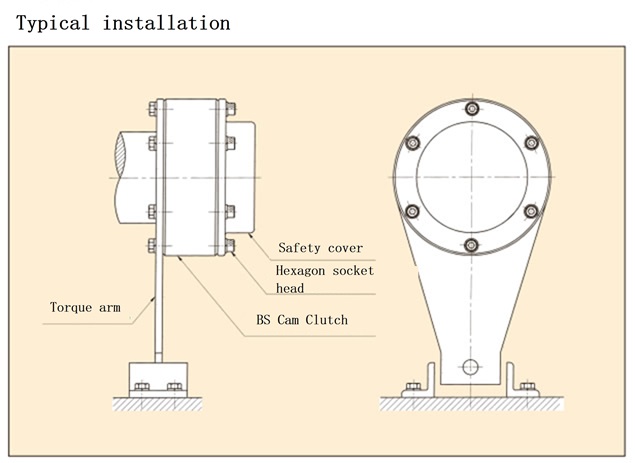

BS 시리즈 안전 커버 취급 주의
- 1. BS캠 클러치에 설치할 때 부속된 육각구멍부착 볼트와 스프링 와셔로 확실하게 설치해 주십시오.
- 2. 안전 커버는 토크 암의 반대쪽에 설치하십시오.
- 3. 자세한 내용은 취급설명서를 참조하십시오.
- 4. 본 커버는 안전 커버 전용이므로, 오일 리저버로서는 사용할 수 없습니다.
