기술자료 취급

BR 시리즈 (오픈 타입) 취급 주의

오픈 타입

  • 1. 외륜 만을 임시 조립하여 설치 정밀도를 확인하십시오. 외륜의 설치 정밀도는 오른쪽 표를 참조하십시오. 설치 정밀도가 나쁜 경우는 캠 클러치가 파손되는 원인이 되므로 주의해 주십시오.
  • 2. 오일 윤활에서 사용하는 경우의 유면의 위치는 내륜의 지측의 외주부(설치예 참조)까지로 해 주십시오. 과도한 오일은 발열의 원인이되므로주의하십시오.
  • 3. 감속기 등에 사용하는 경우는 기어 오일이 캠 클러치부에 침입하지 않는 구조로 해 주십시오. 특히, 극압 첨가제가 들어 있는 기어 오일이 침입하면 캠 클러치의 수명이 현저하게 짧아지므로 주의해 주십시오.

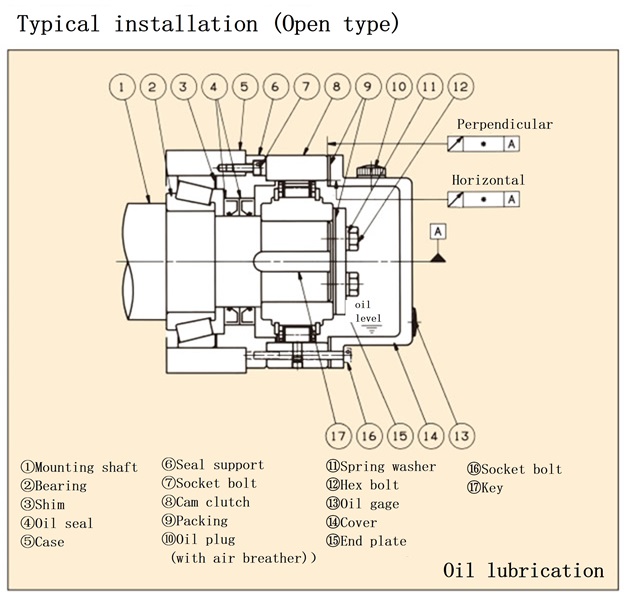

BRシリーズオープンタイプ取付例

BR 시리즈 (패키지 타입) 취급 주의

패키지 타입

  • 1. 외륜에 설치하는 토크 암, 커플링 등은 강도 구분 10.9 이상의 볼트로 단단히 설치하십시오.
  • 2. 토크 암과 토크 암의 회전 정지 메에는 반드시 2mm 정도의 클리어런스를 설치해 주십시오. 토크 암을 리짓에 고정하면 캠 클러치 내부에 코지레가 발생하여 파손의 원인이 되므로 주의해 주십시오.
  • 3. 열풍의 송풍기의 터닝 장치와 같이, 축이 열 때문에, 신장축소하는 경우는, 커플링측에서 이것을 흡수할 수 있는 구조로 해 주세요.
  • 4. 캠 클러치에 스러스트 하중이 걸리는 경우는 별도 스러스트 하중을 받는 것을 설치해 주십시오.
  • 5. 출하 시 그리스 봉입제입니다.

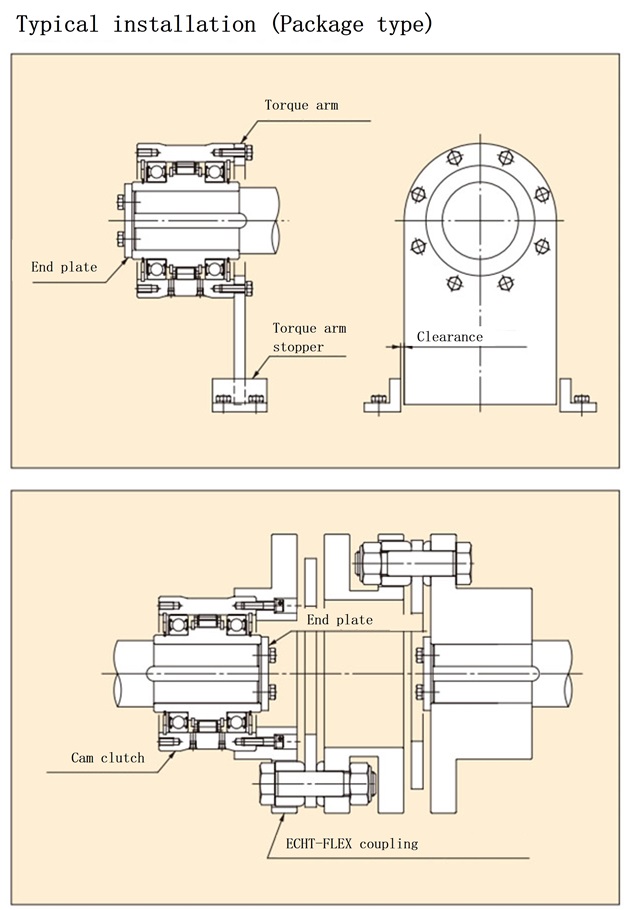

BRシリーズ パッケージタイプ取付例

오픈 타입 & 패키지 타입

윤활 및 유지보수는 여기를 참조하십시오.
