1. BB 타입은 압입에 의해 설치를 실시해 적정한 시메시로를 주는 것으로 베어링과 클러치의 기능을 얻을 수 있습니다. 축 및 하우징은 반드시 각 제품 페이지에 기재된 권장 치수로 마무리하십시오. 시메시로가 부족하면 토크 전달이 불가능할 수 있습니다.

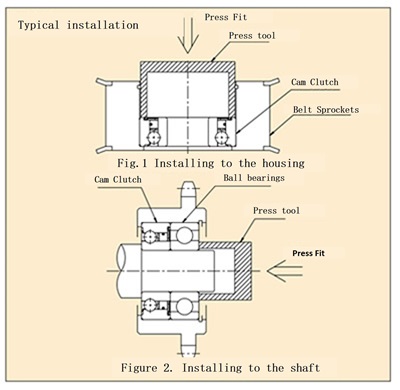

2. 스프로킷 이나 기어 등의 하우징에 설치할 때에는 외륜에 힘을 가해 압입 해 주십시오. 그때 또 하나 볼베어링을 넣어주세요. (그림 1 참조)
3. 축에 설치할 때는 하우징에 조립된 클러치의 내륜에 하중을 가하면서 압입 해 주십시오. (그림 2 참조)
4. 캠클러치를 하우징과 축에 동시 압입 할 때는 내륜 또는 외륜 에만 하중을 가하는 것은 피해 주십시오. 또한 망치 등으로 클러치를 두드리는 것은 피하십시오.
5. 캠클러치 내부에 이물질이 혼입되면 캠클러치의 기능을 손상시킬 우려가 있습니다. 취급에 주의해 주시고, 충분한 방진 대책을 실시해 주세요.
6. 미리 그리스(엑손모빌 ·비콘 325J)가 봉입되고 있으므로, 그대로 사용하실 수 있습니다. 사용 가능한 주위 온도 범위는 -30℃~80℃입니다.
7. 오일 윤활으로 사용하는 경우는 그리스를 씻어 내고 사용하십시오. 오일 유명 상표는 여기를 참조하십시오. 유면은 축심 이상으로 유지해 주십시오.
8. 극압 첨가제가 들어있는 오일, 그리스는 클러치를 미끄러지게 하는 원인이 되므로 절대로 사용하지 마십시오.
BB 시리즈 1K-K 타입(내륜 키홈 부착 타입) 취급 주의 BB 시리즈 2K-K 타입(내· 외륜 키홈 부착 타입) 취급 주의
1. BB-1K-K 타입은 축과의 끼워맞춤 헐거운 끼워맞춤 틈새, 하우징과의 끼워맞춤은 억지끼워맞춤 되어 있습니다. 하우징과의 시메시로에 의해 토크 전달을 하므로, 하우징 치수, 두께 치수는 반드시 각 제품 페이지에 기재된 추천 치수로 마무리해 주십시오. 시메시로가 부족하면 토크 전달이 불가능할 수 있습니다.
2. BB-2K-K 타입은 축과의 끼워 헐거운 끼워맞춤, 하우징과의 끼워맞춤은 중간바메가 되고 있습니다. 제공된 키를 사용하여 고정하십시오.
3. 스프로킷 이나 기어 등의 하우징에 설치 시, BB-1K-K 타입은 외륜에 균등하게 힘을 가해 압입 하고, BB-2K-K 타입은 부속의 키를 사용하여 고정해 주십시오. 또한 망치 등으로 클러치를 두드리는 것은 피하십시오. 그때 또 하나 볼베어링을 넣어주세요. (그림 1 참조)
4. 축에 설치할 때는 제공된 전용 키를 사용하여 고정하십시오. 입력 키 등으로 키 천장을 잡는 것은 절대로 피하십시오.
5. 키와 키 그루브 표준은 DIN6885.3입니다. 단, BB25-1K-K, BB25-2K-K의 내륜 측의 키홈 깊이는 규격값보다 0.5mm 얕아져 있습니다. 따라서 축측의 키홈을 0.5mm 깊게 해 주십시오. BB40-1K-K, BB40-2K-K의 내륜 측 키 및 키홈의 규격은 DIN6885.1입니다.
6. 캠클러치 내부에 이물질이 혼입되면 캠클러치의 기능을 손상시킬 우려가 있습니다. 취급에 주의해 주시고, 충분한 방진 대책을 실시해 주세요.
7. 미리 그리스(엑손모빌 ·비콘 325J)가 봉입되고 있으므로, 그대로 사용하실 수 있습니다. 사용 가능한 주위 온도 범위는 -30℃~80℃입니다.
8. 오일 윤활으로 사용하는 경우는 그리스를 씻어 내고 사용하십시오. 오일 유명 상표는 여기를 참조하십시오. 유면은 축심 이상으로 유지해 주십시오.
9. 극압 첨가제가 들어간 오일, 그리스는 클러치를 미끄러지게 하는 원인이 되므로 절대로 사용하지 마십시오.
BB 시리즈 2GD 타입(양측 고무 접촉 씰 부착) 취급 주의
1. BB-2GD 타입은 압입에 의해 설치를 실시해 적정한 시메시로를 주는 것으로 베어링과 클러치의 기능을 얻을 수 있습니다. 축 및 하우징은 반드시 각 제품 페이지에 기재된 권장 치수로 마무리하십시오. 시메시로가 부족하면 토크 전달이 불가능할 수 있습니다.
2. 스프로킷 이나 기어 등의 하우징에 설치할 때에는 외륜에 힘을 가해 압입 해 주십시오. 그때 또 하나 볼베어링을 넣어주세요. (그림 1 참조)
3. 축에 설치할 때는 하우징(클러치 부착제)을 클러치 내륜에 하중을 가하면서 압입 해 주십시오. (그림 2 참조)
4. 캠클러치를 하우징과 축에 동시 압입 할 때는 내륜 또는 외륜 에만 하중을 가하는 것은 피해 주십시오. 또한 망치 등으로 클러치를 두드리는 것은 피하십시오.
5. 미리 그리스(엑손모빌 ·비콘 325J)가 봉입되고 있으므로, 그대로 사용하실 수 있습니다. 사용 가능한 주위 온도 범위는 -30℃~80℃입니다.
BB 시리즈 2GD1K-K 타입 (양측 고무 접촉 씰, 내륜 키 홈 부착) 취급주의
1. 축과의 끼워맞춤 헐거운 끼워맞춤 틈새, 하우징과의 끼워맞춤 억지끼워맞춤 되어 있습니다. 하우징과의 시메시로에 의해 토크 전달을 하므로, 하우징 치수, 두께 치수는 반드시 각 제품 페이지에 기재된 추천 치수로 마무리해 주십시오. 시메시로가 부족하면 토크 전달이 불가능할 수 있습니다.
2. 스프로킷 이나 기어 등의 하우징에 설치할 때에는 외륜에 균등한 힘을 가해 압입 해 주십시오. 또한 망치 등으로 클러치를 두드리는 것은 피하십시오. 그때 또 하나 볼베어링을 넣어주세요. (그림 1 참조)
3. 축에 설치할 때는 제공된 전용 키를 사용하여 고정하십시오. 입력 키 등으로 키 천장을 잡는 것은 절대로 피하십시오.
4. 키 및 키 그루브 표준은 DIN6885.3입니다. 단, BB25-2GD1K-K의 내륜 측의 키홈 깊이는 규격값보다 0.5mm 얕아져 있습니다. 따라서 축측의 키홈을 0.5mm 깊게 해 주십시오. BB40-2GD1K-K의 내륜 측 키 및 키홈의 규격은 DIN6885.1입니다.
5. 미리 그리스(엑손모빌 ·비콘 325J)가 봉입되고 있으므로, 그대로 사용하실 수 있습니다. 사용 가능한 주위 온도 범위는 -30℃~80℃입니다.
