기술자료 대형 컨베이어 체인 취급
체인의 절환을 안전·빠르게 실시할 수 있다
스크류 록 링크는 여기를 참조하십시오.
2. 체인의 절단 연결 요령
- (1) 체인의 절단 연결는 T핀측의 외부 플레이트를 분리하여 설치하여 실시합니다.
- (2) 테이크업은 느슨한 위치로 하고 체인에 장력이 걸리지 않는 상태로 둡니다.
⚠ 주의
수평·경사·및 수직 어느 컨베이어의 경우도 체인 블록, 와이어 등으로 절단 연결 계부에 체인 장력이 걸리지 않도록 하고 절단 연결 작업을 해 주십시오.
2.1 절단 방법

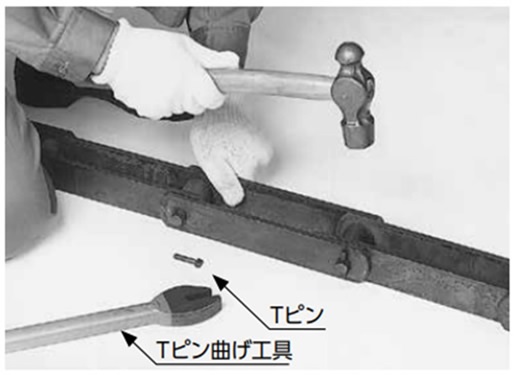

1) T핀을 뽑다
'J'자형으로 구부러진 T핀을 'T핀 굽힘 공구' 또는 원숭이 렌치를 대체하여 정직하게 한 후 빼십시오.
굽은 T 핀을 다시 사용하면 접힐 수 있으므로 새 T 핀을 사용하십시오.

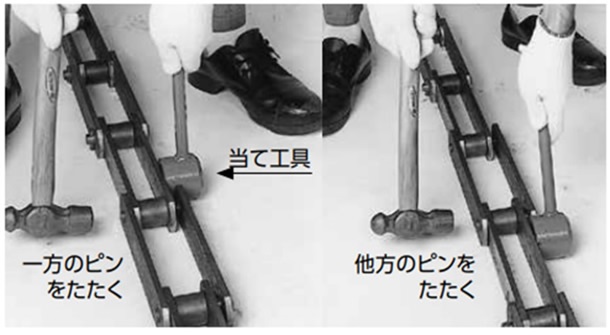

2) 2개의 핀을 번갈아 두드리기
사진과 같이 「맞춤 공구」를 안쪽 링크에 맞추어 해머로 핀을 두드려 빼냅니다.

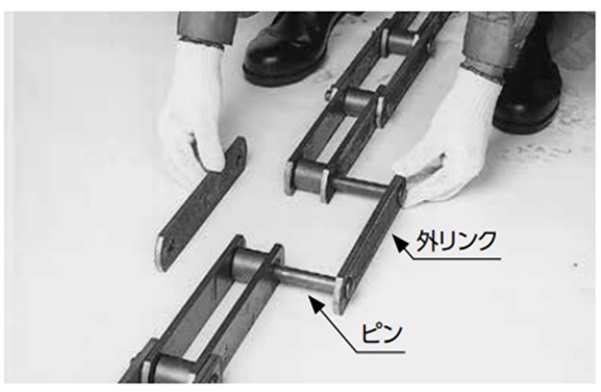

3) 외부 링크 분리
2개의 핀은 아래 사진과 같이 외부 플레이트와 동시에 뽑아 주십시오. 또한 제거한 플레이트는 재사용하지 마십시오.
4) 전용 공구
핀의 탈착에는, 「절계 공구」를 사용하면 체인의 기능 저하를 최소한으로 억제해, 안전하고 신속하게 작업을 할 수 있습니다. 아래 사진은 체인 바이스를 사용하여 분리하고 있습니다.
2.2 연결 방법
1) 준비
새 제품의 경우 외부 링크의 T 핀 측 외부 플레이트를 제거합니다. 핀을 뽑는 요령은 상기의 절단 방법에 준합니다.
⚠ 주의
핀의 탈착을 용이하게 하기 위해서 플레이트의 구멍을 크게 하거나 핀의 지름을 가늘게 하면 체인의 성능이 현저하게 저하되어 사고의 원인이 됩니다.

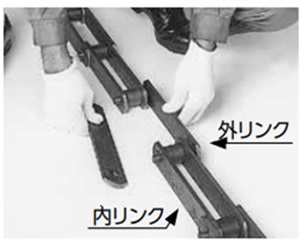

2) 2개의 체인의 이음 방법
체인 양쪽 끝을 잡고 외부 링크를 안쪽 링크 이음쇠에 삽입합니다.

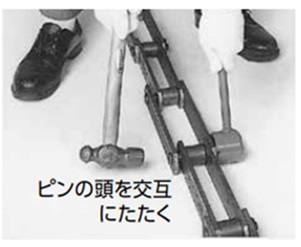

3) 핀 압입
핀의 T핀 측에 "맞춤 공구"의 오목부를 맞추고, 해머로 핀의 머리를 두드려 외부 플레이트를 T핀 구멍이 들여다 볼 때까지 압입 합니다.
「핀 탈착 공구」를 사용하면 핀의 압입도 용이하게 할 수 있습니다. 여기서 체인의 굴곡이 부드러운 지 확인하십시오.

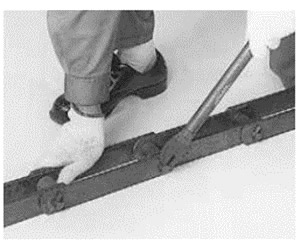

4) T핀을 구부린다
T핀을 핀에 꽂아, 「T핀 굽힘 공구」로 선단을 구부려(30°이상) 빠지지 않도록 합니다. "T 핀 굽힘 공구"는 원숭이 스패너로 대체 할 수 있습니다.
한번 사용한 T핀은 곡복귀에 의해 균열이 발생하므로 재사용할 수 없습니다.
