기술자료 핀기어드라이브유닛


선정 절차

핀기어드라이브유닛의 피치 원 직경 가선정

회전 운동시:회전 장치의 크기에서 핀 휠의 피치 원 직경을 가선정해 주십시오.
직선 운동시:장치 레이아웃에서 핀 기어의 피치 원 직경을 임시 선택하십시오.

부하 접선 하중 Fw 계산

부하 조건에서 핀 휠 또는 핀 랙에 작용하는 부하 접선 하중 Fw를 계산하십시오.

보정 접선 하중 Ft 계산

운전 조건에서 서비스 요소 KS(표 1)를 접선 속도에서 속도 계수 KV(표 2)를 구하고 부하 접선 하중 FW를 곱하여 보정 접선 하중 FT를 구하십시오.

Ft=Ks×Kv×Fw

핀기어드라이브유닛의 프레임 번호 선택

핀 랙 또는 핀 휠의 각 프레임 번호에 대한 허용 접선 하중 FP와 보정 접선 하중 FT에서 다음 조건을 만족하는 핀기어드라이브유닛의 프레임 번호를 선정하십시오.

허용 접선 하중 Fp>보정 접선 하중 Ft

형번 선정

핀 휠:선정한 프레임번호와 가선정 핀휠의 피치원직경에서 가장 가까운 피치원직경의 핀휠의 롤러수를 선택해 주십시오.
핀 랙:선정한 프레임번호와 주행거리(또는 이동거리)로부터 랙의 롤러수를 구해 주십시오.
핀 기어:선정한 프레임번호와 가선정한 핀기어의 피치원직경에서 가장 가까운 피치원직경의 핀기어의 잇수 선택하여 형번을 결정합니다.
※기어 잇수는 사용할 수 있는 범위에 제한이 있습니다. 잇수 부족한 경우에는 잇수 올려 재선정해 주십시오.

[클릭으로 확대]

윤활

운전 전에는 반드시 모든 롤러 외주면에 극압계 그리스를 도포하여 주십시오.
수중 사용 등과 같이 윤활용 그리스를 사용할 수 없는 분위기, 혹은 130℃ 이상의 고온 분위기에서 사용하시는 경우는 별도 상담해 주십시오.

특수 백래시 사양 (표준 허용 접선 하중과 다릅니다)

대 백래시 사양

백래시를 크게 함으로써 쉽게 설치가 가능합니다.


●소형 백래시 사양

백래시를 작게 하는 것이 가능합니다.


설치 방법

플랫 휠

중공 핀을 사용하고 있으므로 이 구멍을 이용하여 측면을 상대 장치에 볼트로 고정할 수 있습니다.

각도

앵글형 직선 랙은 볼트 체결용 구멍을 사용하여 다리면을 상대 장치에 고정할 수 있습니다.

장착 볼트 위치

볼트는 세그먼트의 양단과 그 사이를 등 배치로 최소 설치수(아래 참조) 이상으로 설치해 주십시오.


■1 세그먼트의 최소 설치 볼트 개수(수평 설치의 경우)

사양프레임 번호장착 볼트
사이즈
최소
설치 수
강철
유형
PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206
PDU120M304
PDU150M366
PDU180M426
PDU240M485
스테인리스
유형
PDU020M48
PDU022M413
PDU030M610
PDU035M88
PDU040M107
PDU050M126
PDU055M129
PDU070M166
PDU080M167
PDU090M206
(예) 볼트 설치: PDU050-GPF064P 4분할의 경우
설치 위치: 아래 그림 참조 (검은 원의 위치가 설치 위치입니다)

PDU050 최소 설치 볼트 개수 “6개”(M12)
1세그먼트에 대해 6개 이상의 볼트를 가능한 한 균등하게 설치합니다.
※설치에 대해 불명점이 있는 경우는 문의해 주십시오.

[클릭으로 확대]

핀 휠 핀 랙 분할

핀 휠·핀 랙의 분할에 대해서는 아래를 참조하신 후 주문 시에는 납품도 등에서 반드시 확인해 주십시오.


예 1. 핀 휠의 예: 예 2. 핀 랙의 예:
PDU30-GW-190P의 경우 8분할이 됩니다. PDU30-FR-200P의 경우, 정척 롤러수:26P 최소 롤러수:10P
23/190P×2개  ) 의 조합이 됩니다. 26P×7개  ) 의 조합이 됩니다.
24/190P×6개 18P×1개

설치 정밀도

핀 휠:핀 휠의 프레임 볼록부 표면은 롤러 장착 구멍과 동심 가공하고 있으므로 심출 기준면으로서 장치의 인로부에 끼워 넣어 설치할 수 있습니다.

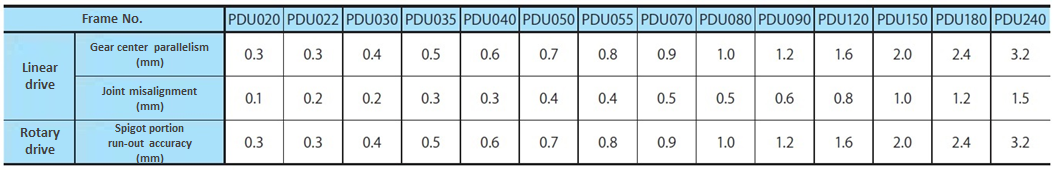

장치 인로우부의 정밀도는 아래 표의 「인로우부 흔들림 정밀도」 이내로 마무리해 주십시오.

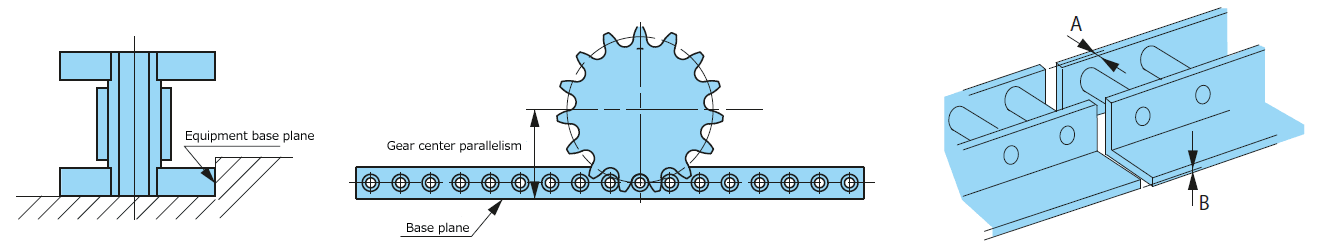

핀 랙:핀 랙의 장치측 설치 기준면과 핀 기어 중심의 평행도는 아래 표 「기어 중심 평행도」의 값 이하가 되도록 사전에 장치간에 평행도를 내어 주십시오.
핀 랙끼리의 이음에 있어서의 상호의 위치 어긋남은 A・B는 아래 표의 값 이하가 되도록 설치해 주십시오.

[클릭으로 확대]

[클릭으로 확대]

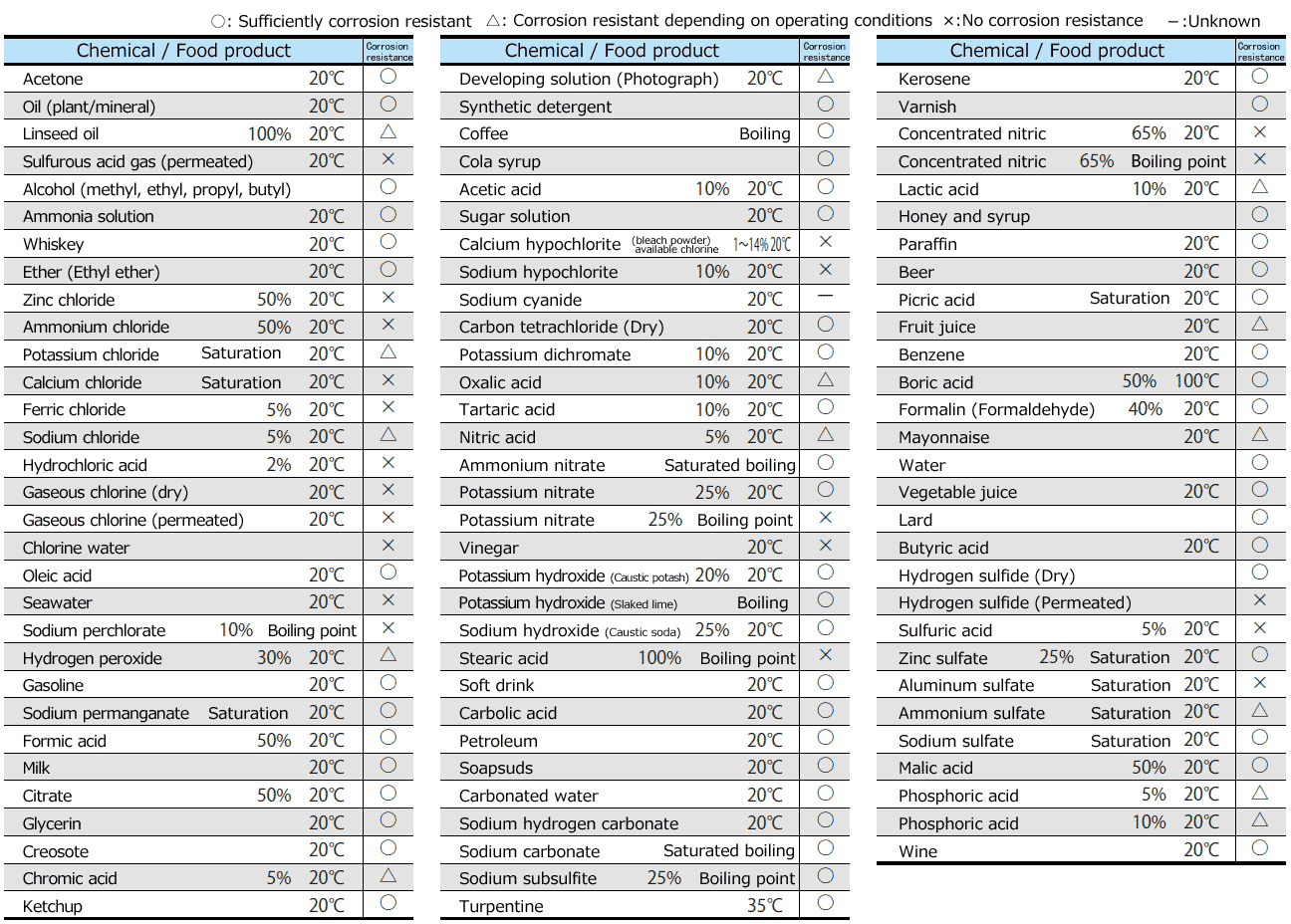

스테인리스 타입의 내식성에 관한 참고 자료

내식성은 사용조건에 따라 상당히 변화하므로 아래 표는 보증 정도를 나타낸 것이 아닙니다.


[클릭으로 확대]
