선정계산 프리 플로 체인

지정 조건에 따라 해당하는 자유 흐름 체인을 선정합니다.

체인 품종의 가선정

체인 사양을 선택합니다.

체인 타입

체인 사양

링크 플레이트 타입

본체 롤러

본체 롤러 윤활 유무

반송 롤러

반송 롤러 윤활 유무


하기 사용 조건을 입력 또는 선택하고, 가선정 버튼을 누르십시오.

병렬· 단열

2개 병렬

단열

3 개 병렬 이상으로 사용하는 경우는 아래 문의 창구로 문의하십시오.

이송 속도

m/min

(최대 120)

체인 속도 V

m/min

반송물 총 질량 Wt

kg

PLEASE WAIT...

속도 계수 Kv
중력 가속도 9.80665
마찰 계수 f1
마찰 계수 f2
마찰 계수 f3
정적 최대 장력 kN
체인 크기
최대 허용 장력 kN
개략 질량 kg/m
피치 mm

가선정을 실시했습니다.
아래의 롤러의 허용 부하를 확인하십시오.

허용 부하 확인

허용 부하 확인

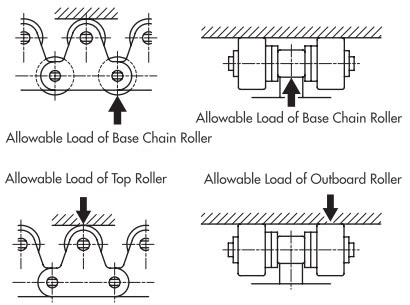

롤러의 허용 부하

체인 크기

단열 에서의 사용 조건이 지정되어 있으므로,
위 표의 값의 1/2로 판단하십시오.

반송물 진행 방향 길이  m
반송물질량/개  kg
kN
kN

롤러 허용 부하

본선정으로 진행

롤러에 걸리는 하중이 위 표의 값 이하인지 확인하십시오.
이 값을 초과하는 경우는 부하를 허용 가능한 체인 사이즈로 변경한 후 본선정으로 진행해 주십시오.

체인에 작용하는 최대 장력(F) 계산

아래 사용 조건을 입력 또는 선택하고 선정 실행 버튼을 누르십시오.

체인 타입
체인 사양
링크 플레이트 타입
본체 롤러
본체 롤러 윤활 유무
반송 롤러
반송 롤러 윤활 유무
체인 속도 V
반송물 총 질량 Wt
속도 계수 Kv
중력 가속도9.80665
마찰 계수 f1
마찰 계수 f2
마찰 계수 f3
반송부의 길이 L1  m
어큐뮬레이트 부분의 길이 L2  m
어큐뮬레이트부의 반송물질량 W2  kg/m
반송물 개수 개
반송부의 반송 물질량 W1 kg/m 또는 반송물 개수 개
반송물 총 질량  kg

가선정시의 반송물 총 질량과 차이가 있습니다.

PLEASE WAIT...

본선정을 완료했습니다. 하기 선정 결과를 확인해 주십시오.

가선정의 형번 에서는 장력 부족입니다.
가선정의 체인 사이즈를 보다 큰 것으로 변경하여 본 선정을 실행해 주십시오.

선정 결과

병렬· 단열 작용장력 kN
(1개당)		 체인 크기 허용 장력
kN		 장력 여유율 소요 동력
kW

롤러에 걸리는 하중이 허용치 이하인지 확인하십시오.

이 계산 결과는 대략입니다. 사용 온도, 환경 분위기, 기타 조건에 따라 사용할 수없는 경우가 있으므로 양해 바랍니다.
