적용 사례집 캠클러치 － 5. 농업기계(비료, 농약 살포기)
신청
오버런닝
캠 클러치의 외륜이 맞물려 토크가 전달되고 있는 경우와 외륜의 회전 속도의 차이나 회전 방향의 차이에 의해,
공전을 계속하는 경우가 임의로 반복되는 사용법입니다. 자동차의 프리 호일 움직임과 유사합니다.
대응 기종
채용 기계
농업기계(비료, 농약 살포기)
적용 사례

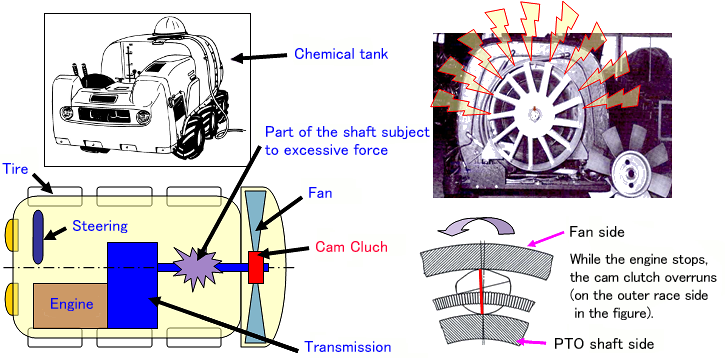

레이아웃
사용 목적 및 동작 설명
과수원 등에서 농약이나 비료 등을 살포하는 승용 기계입니다.
뒷면에 큰 팬과 농약과 비료 용 탱크가 장착되어 있습니다.
농약·비료 살포시에는, 과수 아래 등으로 팬을 고속으로 회전시킵니다.
이때 팬에 의해 일어나는 바람에 의해 농약이나 비료는 안개 모양이 되어 주위에 살포됩니다.
이 팬은 큰 관성을 가지고 있기 때문에 엔진을 정지했을 때 즉시 정지 할 수 없습니다.
이 때문에, 작업 종료시에 엔진은 정지합니다만, 팬은 회전을 계속하려고 하기 때문에 축을 파손시킨다
가능성이 있습니다.
캠 클러치가 PTO 축과 팬 사이에 설치되면 캠 클러치가 변속기에서 회전합니다.
맞물림으로 팬에게 전합니다.
또한, 엔진 정지시에는 캠 클러치가 공회전하여 PTO축과 팬의 가장자리를 자르므로 PTO축과 팬의
보호가 가능합니다.
쯔바키 캠 클러치에서는 ...
관성력으로 계속 회전하려는 기기에 장착하는 캠 클러치를
기계 본체, 팬 공간, 캠 클러치에 필요한 전달 토크,
회전수 등을 바탕으로 캠 클러치를 선정하게 됩니다.
ML 시리즈(사진 왼쪽)에서는, 내륜, 외륜 측의 양쪽에
키 홈을 설치하여 축에 부착하고 외륜 측으로
필요한 부품의 설치를 용이하게 합니다.
캠 클러치 사용의 장점
- ・캠 클러치는 자동적으로 맞물림에서 공전으로의 이행을 실시합니다.
- ・물림과 공전의 전환 등 여분의 전환, 제어 장치는 불필요하고, 컴팩트 설계가 가능합니다.
