슬러지 삽입기용 스프로킷 ACP형・ACR형・ACS형

수처리 시설의 침전 연못에서 사용되는 슬러지 침수기용 스프로킷 입니다.

특징

  • 교환치식(블록·링 교체치)을 라인업, 교환 공수를 대폭 단축하고, 축의 분해 불필요로 스프로킷 또는 마모부만의 교환으로 부품 비용과 폐기물을 삭감, 메인터넌스 효율 향상·비용 저감·폐기물 저감에 공헌합니다.

카탈로그 · 취급설명서

형번 표시 예

ACP형 스프로킷

ACP04152 - 1C 11T - RK
|
적용 체인 크기		 ｜
｜
｜		 |
잇수		 |
유형
무기호：일체형(각 허브 조립식 일체형)
RK：링 대체치(D할형)
열수 · 허브 형식

ACR형 스프로킷

ACR810 - 1C 11T Q - BK
|
적용 체인 크기		 ｜
｜
｜		 |
잇수		 |
이끝 경화 처리		 |
유형
무기호: 일체형
BK: 치형 블록 교체 치아
RK：링 대체치(D할형)
열수 · 허브 형식

ACS형 스프로킷

ACS13078W - 1C 11T Q - BK
|
적용 체인 크기		 ｜
｜
｜		 |
잇수		 |
이끝 경화 처리		 |
유형
무기호: 일체형
BK: 치형 블록 교체 치아
RK：링 대체치(D할형)
열수 · 허브 형식
  • 1. 스프로킷의 형상 타입은 아래 표에서 선택하십시오.
  • 구조 사양 기호
    일체형 무기호
    일체 2할(C할형) TS
    치형 블록 교체 치아 BK
    링 대체 치아(D할형) RK
  • 2. 재질의 조합은 아래 표와 같습니다.
  • ※치아부재질이 SCS2, FCD600의 경우는, 이끝 경화 처리를 하고 있습니다.
    구조 재질
    허브부・암부 주물 구조 SCS2、FCD600、SCS13
    용접 구조 SS400＋S25C(허브부 및 암부)
    치아 일체형·TS(C할형) SCS2 또는 FCD600
    RK(D할형) SCS2 또는 수지제 중 하나를 선택하십시오.
    BK(치형 블록 대체 치아) SCS2
  • 3. 허브 길이의 배분이 좌우로 다른 경우는 각 치수를 지시해 주십시오.
  • 4.도장 사양은 지정되는 관공청 등에 따라 다르므로 반드시 고객 사양을 참조하신 후 지시해 주십시오.
    당사 표준 사양의 파일럿 홀 품은 징크리치 프라이머 1회입니다. 마무리 홀품은 진클리치 프라이머 1회, 에폭시 수지 도포 2회입니다.
    수지, SCS13, 스테인리스 300 시리즈는 무도장입니다. 공통으로 축 구멍부, 허브 단면은 프리빈유 도포합니다.
  • 5. 사양을 명확하게 하기 위해 도면 등에서 지시해 주십시오.

상품 일람

  • 【제품에 관한 주의 사항】
  • ・구동축의 축경, 키치수, 종동축의 슬리브 외경치수 및 허브치수는 사용명시에 지시해 주십시오.
    ・표준적인 잇수를 기재하고 있습니다만, 상기 이외의 잇수 치수에 대해서도 제작 가능합니다. 별도용명해 주십시오.
    ・체인의 롤러 재질이 스테인리스 300 시리즈 또는 수지일 때는, 스프로킷은 특형 사양이 됩니다.
    ・ 각 허브 조립식의 경우, 마무리 구멍을 지시해 주십시오. 마무리 구멍의 최대 축 직경은 160mm까지입니다.
    ·    부는 참고이며, 표준품 치수가 아닙니다. 견적 의뢰시에는, 각각의 치수 및 잇수를 지시해 주시거나, 도면의 첨부를 부탁합니다.
    ・기재 치수는 칭호 치수이며 실제 치수와 다른 경우가 있습니다.
    ・ 잇수 25 이하는 C 타입만이 됩니다.
일체형 일체형(각 허브 조립식 일체형) 치형 블록 교체 치아 링 대체 치아(D할형)

ACP형(ACP형 체인의 정보는 이쪽)

적용 체인 크기 스프로킷 형번 타입 피치
P		 잇수 외경
ΦDO		 피치원
지름
ΦDP		 치폭
T		 허브 치수(참고값) 파일럿 홀
d
(참고 값)		 축경
(참고 값)		 개략
질량
kg		 DXF 도형
3DCAD 데이터		 PDF 도면
직경 ΦDH 긴 L

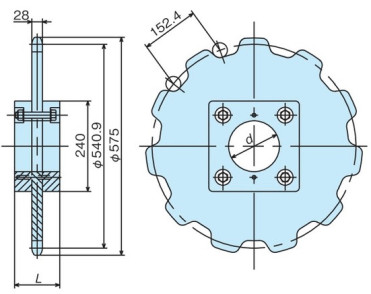

ACP04152 ACP04152-1C11T 각 허브 일체형 152.4 11 575 540.9 28 240 140 - - - DXF・3DCAD 문의하십시오
ACP04152P ACP04152P-1C11T 링 대체 치아 (치부 수지) 152.4 11 575 540.9 28 210 140 90 130 64 문의하십시오 문의하십시오

ACR형(ACR형 체인의 정보는 이쪽)

적용 체인 크기 스프로킷 형번 타입 피치
P		 잇수 외경
ΦDO		 피치원
지름
ΦDP		 치폭
T		 허브 치수(참고값) 파일럿 홀
d
(참고 값)		 축경
(참고 값)		 개략
질량
kg		 DXF 도형
3DCAD 데이터		 PDF 도면
직경 ΦDH 긴 L
ACR810 ACR810-1C11TQ 일체형 152.4 11 565 540.9 18 210 140 90 130 47 DXF・3DCAD 문의하십시오
ACR810-1C11TQ-BK 블록 교체 치아 152.4 11 565 540.9 18 210 140 90 130 47 DXF・3DCAD 문의하십시오
ACR810-1C11TQ-RK 링 대체 치아(D할형) 152.4 11 565 540.9 18 210 140 90 130 47 문의하십시오 문의하십시오
ACR810SS ACR810SS-1C11TQ 일체형 152.4 11 565 540.9 18 200 130 80 125 55 DXF・3DCAD 문의하십시오
ACR810SS-1C11TQ-BK 블록 교체 치아 152.4 11 565 540.9 18 200 130 80 125 55 DXF・3DCAD 문의하십시오
ACR810SS-1C11TQ-RK 링 대체 치아(D할형) 152.4 11 565 540.9 18 200 130 80 125 55 문의하십시오 문의하십시오
ACR815 ACR815-1C11TQ 일체형 152.4 11 567 540.9 22 210 140 90 130 53 DXF・3DCAD 문의하십시오
ACR815-1C11TQ-BK 블록 교체 치아 152.4 11 567 540.9 22 210 140 90 130 53 DXF・3DCAD 문의하십시오
ACR815-1C11TQ-RK 링 대체 치아(D할형) 152.4 11 567 540.9 22 210 140 90 130 53 문의하십시오 문의하십시오
ACR816 ACR816-1C11TQ 일체형 152.4 11 566 540.9 22 210 140 90 130 53 DXF・3DCAD 문의하십시오
ACR816-1C11TQ-BK 블록 교체 치아 152.4 11 566 540.9 22 210 140 90 130 53 문의하십시오 문의하십시오
ACR816-1C11TQ-RK 링 대체 치아(D할형) 152.4 11 566 540.9 22 210 140 90 130 53 문의하십시오 문의하십시오
ACR819 ACR819-1C11TQ 일체형 152.4 11 570 540.9 22 210 140 90 130 53 DXF・3DCAD 문의하십시오
ACR819-1C11TQ-BK 블록 교체 치아 152.4 11 570 540.9 22 210 140 90 130 53 DXF・3DCAD 문의하십시오
ACR819-1C11TQ-RK 링 대체 치아(D할형) 152.4 11 570 540.9 22 210 140 90 130 53 문의하십시오 문의하십시오

ACS형(ACS형 체인의 정보는 이쪽)

적용 체인 크기 스프로킷 형번 타입 피치
P		 잇수 외경
ΦDO		 피치원
지름
ΦDP		 치폭
T		 허브 치수(참고값) 파일럿 홀
d
(참고 값)		 축경
(참고 값)		 개략
질량
kg		 DXF 도형
3DCAD 데이터		 PDF 도면
직경 ΦDH 긴 L

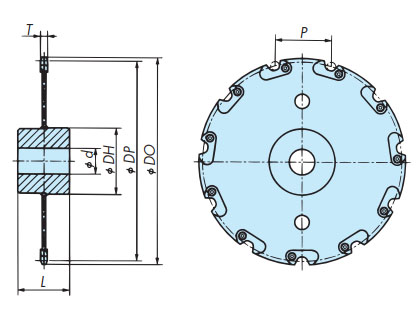

ACS13078W ACS13078W-1C11TQ 일체형 78.11 11 300 277.3 22 140 110 60 85 15 DXF・3DCAD 문의하십시오
ACS13078W-1C11TQ-BK 블록 교체 치아 78.11 11 300 277.3 22 140 110 60 85 15 문의하십시오 문의하십시오
ACS13078W-1C11TQ-RK 링 대체 치아 78.11 11 300 277.3 22 140 110 60 85 15 문의하십시오 문의하십시오
ACS13103W ACS13103W-1C11TQ 일체형 103.2 11 390 366.3 22 150 110 50 90 22 DXF・3DCAD 문의하십시오
ACS13103W-1C11TQ-BK 블록 교체 치아 103.2 11 390 366.3 22 150 110 50 90 22 DXF・3DCAD 문의하십시오
ACS13103W-1C11TQ-RK 링 대체 치아 103.2 11 390 366.3 22 150 110 50 90 22 문의하십시오 문의하십시오
ACS13152W ACS13152W-1C11TQ 일체형 152.4 11 565 540.9 22 150 130 60 90 36 DXF・3DCAD 문의하십시오
ACS13152W-1C11TQ-BK 블록 교체 치아 152.4 11 565 540.9 22 150 130 60 90 36 DXF・3DCAD 문의하십시오
ACS13152W-1C11TQ-RK 링 대체 치아 152.4 11 565 540.9 22 150 130 60 90 36 문의하십시오 문의하십시오
ACS15152W ACS15152W-1C11TQ 일체형 152.4 11 565 540.9 22 170 130 60 105 44 DXF・3DCAD 문의하십시오
ACS15152W-1C11TQ-BK 블록 교체 치아 152.4 11 565 540.9 22 170 130 60 105 44 DXF・3DCAD 문의하십시오
ACS15152W-1C11TQ-RK 링 대체 치아 152.4 11 565 540.9 22 170 130 60 105 44 문의하십시오 문의하십시오
ACS19152W ACS19152W-1C11TQ 일체형 152.4 11 565 540.9 25 210 140 80 130 51 DXF・3DCAD 문의하십시오
ACS19152W-1C11TQ-BK 블록 교체 치아 152.4 11 565 540.9 25 210 140 80 130 51 DXF・3DCAD 문의하십시오
ACS19152W-1C11TQ-RK 링 대체 치아 152.4 11 565 540.9 25 210 140 80 130 51 문의하십시오 문의하십시오
ACS25152W ACS25152W-1C11TQ 일체형 152.4 11 570 540.9 25 210 140 80 130 51 DXF・3DCAD 문의하십시오
ACS25152W-1C11TQ-BK 블록 교체 치아 152.4 11 570 540.9 25 210 140 80 130 51 DXF・3DCAD 문의하십시오
ACS25152W-1C11TQ-RK 링 대체 치아 152.4 11 570 540.9 25 210 140 80 130 51 문의하십시오 문의하십시오
ACS35152W ACS35152W-1C11TQ 일체형 152.4 11 570 540.9 32 210 140 80 130 62 DXF・3DCAD 문의하십시오
ACS35152W-1C11TQ-BK 블록 교체 치아 152.4 11 570 540.9 32 210 140 80 130 62 DXF・3DCAD 문의하십시오
ACS35152W-1C11TQ-RK 링 대체 치아 152.4 11 570 540.9 32 210 140 80 130 62 문의하십시오 문의하십시오
